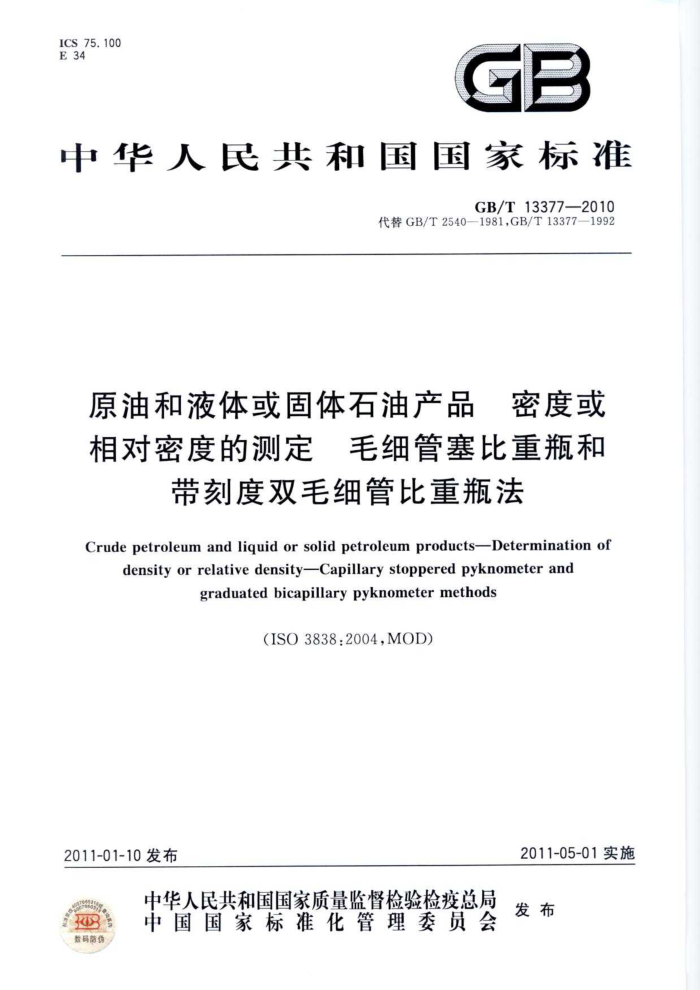

ICS75.100 E34
GB
中华人民共和国国家标准
GB/T13377—2010
代替GB/T2540—1981,GB/T13377—1992
原油和液体或固体石油产品 密度或相对密度的测定 毛细管塞比重瓶和
带刻度双毛细管比重瓶法
Crude petroleum and liquid or solid petroleum products-Determination of
density or relative density-Capillary stoppered pyknometer and
graduated bicapillary pyknometer methods
(ISO3838:2004,MOD)
2011-05-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防伪 GB/T13377—2010
前言
本标准修改采用国际标准ISO3838：2004《原油和液体或固体石油产品密度或相对密度的测定毛细管塞比重瓶和带刻度双毛细管比重瓶法》（英文版）。
本标准根据ISO3838：2004重新起草。 为适合我国国情，本标准在采用ISO3838：2004时进行了修改。本标准与ISO3838：2004的主要
技术差异及其原因如下：
关于规范性引用文件，本标准作了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用GB/T514代替了ISO653（见5.4），在GB/T514中规定使用的温度计与ISO653的规
定无技术差别；：用GB/T8017代替了ISO3007（见1.2）：：用非等效采用国际标准的GB/T17291代替了ISO5024（见10.2.1)。 删除了15℃和60F相关内容（见第1章、第2章、第5章、第6章、第7章和第10章），因我国标准温度为20℃；增加了7.2.6关于毛细管塞比重瓶水值测定次数的相关内容，以避免争议，提高标准的严谨性。
本标准代替GB/T2540—1981《石油产品密度测定法（比重瓶法）》和GB/T13377—1992《原油和液体或固体石油产品密度或相对密度测定法毛细管塞比重瓶和带刻度双毛细管比重瓶法》。
本标准与GB/T13377—1992相比主要变化如下：
增加了5.1.1"比重瓶应符合ISO3507的相关要求。”；增加了5.1.4的内容，明确图1中b）和c）型比重瓶不适用于测定温度远低于实验室温度的情况；在5.2中，增加了对带刻度双毛细管比重瓶要符合ISO3507中里普金比重瓶要求；在5.4中，将水浴温度计明确为符合GB/T514中GB—65、GB66、GB—67的规格，将附录 B《棒状温度计规格尺寸》去掉；将原附录A中表A.2改为正文表1；删除原5.7和5.8的实验室用真空泵和真空干燥器的内容；在第6章增加了“每当比重瓶要进行校准和…..·然后真空干燥即可。”和注以及警告的内容；将原标准7.2后的注①②④内容改为标准正文，去掉注③的内容；在7.2.1中将原标准“冷却至18℃左右的蒸馏水”改为“冷却至稍低于20℃的蒸馏水”；删除了7.3有关试样预处理的内容；修改了7.5中比重瓶需重新校准的时间；在9.2中增加了“如果试验温度低于实验室温度，浸没20min通常就足够了”的内容；增加了10.3关于比重瓶的热膨胀修正的相关内容；将水密度表改为1990年国际实用温标下的水密度表。
本标准与GB/T2540—1981相比主要变化如下：
增加了原油密度测定方法的相关内容（见第1章、第3章、第5章、第6章、第7章、第8章、 第9章、第10章和第11章）；增加了原油和液体或固体石油产品相对密度测定方法的相关内容（见第1章、第3章、第7章、
I GB/T13377—2010
第10章、第11章和第12章）；将5.3中恒温水浴的控温要求由原来的所要求温度的0.1℃以内改为所要求温度的0.05℃
-
以内；在精密度一章中，增加了再现性的数据。
本标准由全国石油产品和润滑剂标准化技术委员会提出。 本标准由全国石油产品和润滑剂标准化技术委员会石油静态和轻烃计量分技术委员会归口。 本标准起草单位：中国石油化工股份有限公司石油化工科学研究院。 本标准主要起草人：薄艳红、曹谊华。 本标准所代替标准的历次版本发布情况为：
GB/T2540—1981; GB/T13377—1992。
= GB/T13377—2010
原油和液体或固体石油产品密度或相对密度的测定毛细管塞比重瓶和
带刻度双毛细管比重瓶法
1范围 1.1本标准规定了液体状态下的原油和石油产品的密度和相对密度的测定方法。 1.2本标准中毛细管塞比重瓶法适用于测定固体和煤焦油产品，包括道路沥青、木馅油和焦油沥青或是与石油产品的混合物，不适用于测定按照GB/T8017测得雷德蒸气压超过50kPa（0.5bar）或初馏点低于40℃的高挥发性液体的密度和相对密度。 1.3带刻度双毛细管比重瓶法适用于除高黏性产品以外的所有产品的密度和相对密度的精确测定，并特别适用于样品量很少的试验。该方法只限于测定按GB/T8017测得雷德蒸气压不超过130kPa（1.3 bar）及在试验温度下运动粘度低于50mm/s的液体。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T514石油产品试验用玻璃液体温度计技术条件 GB/T1885 5石油计量表（GB/T1885-1998，eqvISO91-2：1991） GB/T8017 石油产品蒸气压测定法（雷德法） GB/T17291石油液体和气体计量的标准参比条件（GB/T17291—1998，neqISO5024：1976） ISO3507：1999实验室玻璃器皿比重瓶 ISO5024:1999 9石油液体和液化石油气测量标准参照条件
3术语和定义
下列术语和定义适用于本标准。
3. 1
密度density 在规定温度下，单位体积内所含物质的质量数，以kg/m或g/cm（g/mL）表示。 注：当报告密度时，注明所用的密度单位和温度。例如，千克每立方米或克每毫升，℃。
3.2
空气中的表观质量apparentmassinair 对照标准磁码，在空气中称重所获得的值，其中标准码和所称物体均未进行空气浮力影响的
修正。 3. 3
视密度observeddensity 查取GB/T1885对应标准密度表所需要的数值。该值使用钠钙玻璃浮计在不同于标定温度的实
验温度下测定，没有进行玻璃的膨胀和收缩修正，相当于玻璃密度计的读数。
1 GB/T13377—2010
3. 4
相对密度relativedensity 物质在给定温度下的密度与参比温度下标准物质的密度之比。本标准的标准物质是水，参比温度
通常为标准温度。
注：在报告相对密度时，注明t，和t。 4原理 4.1毛细管塞比重瓶法
通过比较相同体积的试样和水的质量来确定密度。把比重瓶充满液体至溢流，使其在试验温度下的水浴中达到平衡可确保等体积。计算（第10章）中包括对玻璃热膨胀和空气浮力的修正。 4.2带刻度双毛细管比重瓶
用水标定比重瓶的刻度臂，按比重瓶内水在空气中的表观质量与刻度值作图。将液体试样吸入干燥的比重瓶中，在试验温度达到平衡后，记录液面刻度数并称出比重瓶的重量。从图表中读出等体积水在空气中的表观质量，开算试样的密度和相对密度，同时按4.1进行相应的修正。
L O
5仪器 5.1毛细管塞比重瓶，图1显示出三种型号的比重瓶（常用规格见8.1.1）。 5.1.1 比重瓶应符 G ISO3507的相关要求
图1a）中的防护磨口帽）型推荐用于除黏稠或固体产品外的所有试样，通常适用于挥发性产品。 磨口帽或防护帽有效地减少了膨胀和挥发的损失，这种比重瓶可用于测定温度低于实验室室温的情况。 5.1.2图1b）所示比重瓶，称为盖-卢塞克型，适用于除高黏度外的非挥发性液体。
5.1.3图1c)所示 口比重瓶，适用于较黏稠液体或固体 5.1.4 图1中b）和c）型比重瓶没有“防护帽”或膨胀室。这两种比重瓶均不适用于测定温度远低于实验室温度的情况，因乐 重时样品通过毛细管的膨胀可造成试样损失
b)
c)
a)
图1毛细管塞比重瓶
2 GB/T13377—2010
5.2带刻度双毛细管比重瓶，容量1mL～10mL，符合图2给出的尺寸，其规格尺寸在表1中给出。 由硼硅玻璃或钠钙玻璃制造，制造后经退火，总质量不超过30。只要符合ISO3507中里普金比重瓶要求的任何比重瓶都可使用。
单位为毫米
55* 50
约10mL
注：A～J尺寸见表1内容。
图2带刻度双毛细管比重瓶（里普金型） GB/T13377—2010
表1带刻度毛细管比重瓶的规格尺寸
标称容量/ml
1
2
10
5
实际容量与标称容量的最大差值/mL
±0.2
±0.5
±0.3
±1
最大质量/g
30
总高度（A）/mm
175±5
刻度以上最小高度（B)/mm
40
从球到刻度的最小高度（C) mm
垂直两臂中心线之间的距商
28±2
古
HINA
管子外径（F） mm
女 U
1±0.1
管子内径
从球底到零刻度线的长度（H)/mm
40
8
球的外#
20
25
14
nm
5.3恒温水浴：深 度人 于比重瓶的高度，水浴温度能保持在所要求温度的0.05℃以内，
GB/T514中GB 65GB-66.GB 的规格。其他具有合适量程，精度相等
5.4水浴温度计或更高的全漫式温度计也可使用。
-67
5.5比重瓶支架（ 选的）：支撑比重瓶垂直位于恒温水浴中合适的位置，由合适的在水浴中不被腐蚀的金属制成。
可
图3所示的支架设计适用于带刻度双毛细管比重瓶。 在水浴中可以有几个比重瓶支架。 使用抗腐蚀的长方形金属条制成，长度足以横跨浴边。条上钻
有一系列的孔，孔的直径适于26.5mm比重架柱穿过。孔与孔的间距约为45mm。各个柱用六角螺帽，蝶形螺帽和垫片固定在条上的孔中。 5.6天平：称重精确至0.1mg. 6比重瓶的准备
用表面活性洗涤液彻底清洗比重瓶和塞子，用蒸馅水仔细冲洗，然后用一种溶于水的挥发性溶剂（例如丙酮）干燥。必要时使用经过滤的干燥空气吹干，确保没有任何的微量水分。每当比重瓶要进行校准和比重瓶内壁或毛细管挂水珠时，就要这样清洗。正常时，每次测定之间，可用合适的40℃/60℃ 轻质石油醚清洗，然后真空干燥即可。
注：如果用表面活性洗涤液不能清洗干净，可用铬酸洗液。铬酸是一种强酸和强氧化剂，使用时应加倍小心。 警告：铬酸对人体的健康有害。由于是含铬的化合物且有高的腐蚀性，同时它在和有机物接触
时会有潜在的毒性，所以铬酸是一种被认识到的致癌物质。当其用作清洗溶液时，要特别注意带防护眼镜和穿防护衣，更不能用嘴吸取清洗的溶液。洗液使用完毕，不要将其倒入排水管中。由于铬酸含有浓硫酸，要小心地中和，并按照有毒实验室废物处理步骤来处理清洗溶液（铬酸对环境有严重的危害性)。
4 GB/T13377—2010
1
比重瓶的校准
单位为毫米
L3
$6.5
0
S
B
焊接；弹簧夹0.32mm；金属薄片（黄铜）；蝶型螺帽；垫片：六角螺帽；金属薄片盘（黄铜），薄片厚0.315mm； 3个孔，@3mm。
2
5 6 1
图3 一种适于带刻度双毛细管比重瓶的支架设计
7. 1 条件准备
比重瓶经干燥后冷却至室温。消除比重瓶上可能生成的静电，称重至0.1mg。 ICS75.100 E34
