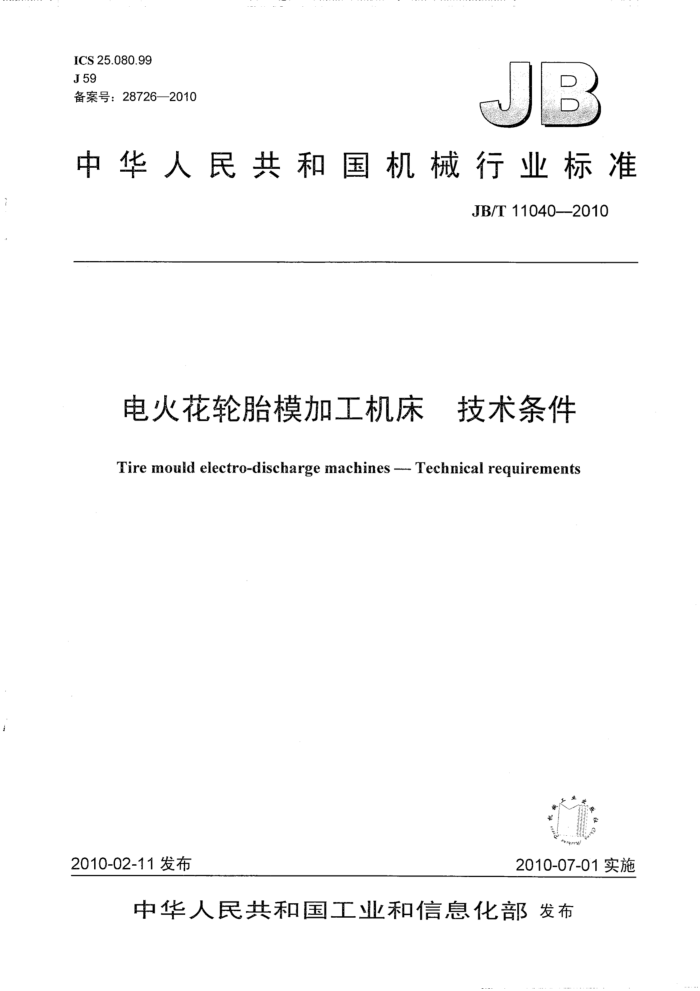

ICS 25.080.99 J59 备案号：28726—2010
中华人民共和国机械行业标准
JB/T11040--2010
电火花轮胎模加工机床 技术条件
Tire mould electro-discharge machines -- Technical requirements
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T11040-2010
目 次
I1
前言范围
1
2 规范性引用文件 3 术语和定义
附件和工具 5 安全防护 6 加工和装配质量 6.1 般要求. 6.2 零部件加工和装配 6.3 外观质量和清洁度 6.4 重要基础结构件 6.5 重要导轨副。 6.6 结合面 6.7 主要件，
4
中电电中电：
EE
.0.0000000008
A
机床运转试验 7.1 机床空运转试验 7.2机床负荷运转试验 8机床精度检验. 9标志与随机技术文件 10包装， 11 制造厂的保证表1 机床空运转试验项目
............ JB/T11040—2010
前 言
请注意本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国特种加工机床标准化技术委员会（SAC/TC161）归口。 本标准起草单位：苏州电加工机床研究所。 本标准主要起草人：王应、于志三、傅初森。 本标准为首次发布。 JB/T11040—2010
电火花轮胎模加工机床·技术条件
1.范围
本标准规定了电火花轮胎模加工机床的附件和工具、安全防护、加工和装配质量、机床运转试验、 机床精度检验、标志与随机技术文件、包装和制造厂的保证等技术要求。
本标准适用于常规精度的电火花轮胎模加工机床（以下简称机床）。 2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191—2008包装储运图示标志（ISO780：1997，MOD） GB2894安全标志及其使用导则 GB5226.1一2008.机械电气安全机械电气设备第1部分：通用技术条件（IEC.60204-1：2005，
IDT)
GB/T9061—20063 金属切削机床·通用技术条件 GB/T9969-—2008·工业产品使用说明书总则 GB/T13306—1991标牌 GB13567 电火花加工机床 安全防护技术要求 GB/T 14896.1—2009 特种加工机床术语第1部分：基本术语 GB/T 14896.2—2009 特种加工机床术语 第2部分：电火花加工机床 GB/T23571—2009 金属切削机床，随机技术文件的编制 JB/T8356.1—-1996 机床包装技术条件 JB/T8356.2—1996 机床包装箱 JB/T9874--1999 金属切削机床·装配通用技术条件术语和定义
3
GB/T14896.1.和GB/T14896.2中确立的以及下列术语和定义适用于本标准。
3.1
悬臂 overhanging rail 用于安装主轴部件，并可通过调整其行程，以控制主轴与轮胎模具相对位置的部件。
4附件和工具 4.1 机床应随机供应下列附件和工具：
a）电极夹具； b）工件压板； c）紧固工件用螺栓。
4.2根据用户要求，可按协议供应机床上使用的特殊附件。 5安全防护 JB/T11040—2010
机床的安全防护要求应符合GB13567的规定。 6加工和装配质量 6.1一般要求
设计与制造机床时，本标准中未规定的项目还应符合GB5226.1和GB/T9061的规定。 6.2 零部件加工和装配 6.2.1 零部件的加工表面不应有锈蚀、毛刺、磕痕、划伤和其他缺陷。 6.2.2 零部件的易磨损部位应采取耐磨措施。 6.2.3 机床的导轨副、丝杠副等应有防护措施。 6.2.4 无刻度盘的手轮、手柄的反向空程量不应超过1/20r。 6.2.5 运动中有可能松脱的零部件应有防松装置。 6.2.6 工作液系统的密封件应用耐油材料制造。 6.3外观质量和清洁度 6.3.1 机床的外表面不应有图样未规定的凸起、凹陷、粗糙不平和损伤。外露焊缝应平整。 6.3.2 机床零部件在装配时应清洗干净，无可见锈蚀及污物。 6.3.3机床主机和电气控制箱中不应有切屑、杂物及污物。 6.3.4工作液管路应排列整齐。 6.4重要基础结构件 6.4.1下列基础结构件为重要基础结构件：
a）床身; b）立柱； c）悬臂； d）滑座; e）主轴; f）回转工作台。
6.4.2铸造、锻压或焊接的重要基础结构件等，应进行消除内应力处理。 6.5重要导轨副
机床的主轴导轨副、悬臂导轨副、滑座导轨副为重要导轨副，应采取耐磨和润滑措施。 6.6结合面 6.6.1配合件结合面的接触指标应根据相配合的每个面的加工工艺的不同，按JB/T9874—1999中5.2~ 5.3的规定（按V级机床精度等级要求）进行检验。 6.6.2床身与立柱、主轴与悬臂、滑座与立柱、导轨安装面等固定结合面为重要固定结合面，应紧密贴合。紧固后用0.04mm塞尺检验不应插入。 6.6.3重要导轨副的滑动结合面为重要滑动结合面，除了按6.6.1的规定进行检验外，还应用0.04mm 塞尺检验，塞尺在导轨、镶条、压板端部的滑动面间插入深度不应大于20mm。 6.7、主要件 6.7.1机床的主要件为：
a）回转工作台； b）主轴; c）主轴导轨副; d）主轴丝杠副。
6.7.2机床主要件的关键项目的合格率应达到100%。 6.7.3机床主要件的关键项目包括：
2 JB/T11040—2010
a）工作台台面的平面度； b）主轴导轨面的直线度； c）主轴导轨面的硬度； d）主轴导轨安装面的直线度； e）丝杠的螺距累积误差： f）丝杠螺距面的硬度。
7机床运转试验 7.1机床空运转试验
机床空运转试验按表1进行。其中电气装置（含脉冲电源及控制系统）中的供电电源适应能力试验、 高温运行试验为型式检验，其余为出厂检验。
表1机床空运转试验项目
序号 试验项目
试验方法及要求
悬臂、滑座、主轴分别在全行程内移动，进给和回退动作应平稳、灵活，限位应可靠，在任意位置锁紧时应可靠。主轴失压保护应可靠
传动轴运动试验
1
检验手轮（柄）操纵力及其反向空程量。最大操纵力应符合GB13567—1998中表1（经常用）的规定
1）电器检查：通电后检查各指示灯、显示器、继电器、接触器等的工作状态是
否正常。操作程序按使用说明书 2）供电电源适应能力试验：按GB5226.12008中4.3.2规定的条件进行试验，
调节交流供电电压分别为其额定值的110%和90%，脉冲电源及控制系统连续运行2h，系统应无故障
3）脉冲电源参数检验：按产品设计要求检查脉冲电源参数 4）急停器件试验：急停器件急停动作试验5次，应符合GB5226.1-—2008中10.7
电气装置（含脉冲电源及控制系统）
的有关规定 5）高温运行试验：在环境温度为40℃土2℃时连续运行48h，系统应无故障 6）控制系统功能试验（按产品设计要求）：
2
a）自动定时抬刀 b）主轴行程自动设定 c）工作台自动分度 d）短路保护 e）其他
1）容器、泵、阀、管路、管接头处不应渗漏 2）压力和流量调节装置应灵敏、可靠；压力表和流量表指示应灵敏、正确按GB13567的要求，检验机床的安全性以及安全装置及其功能的可靠性
工作液系统试验
m
安全性能和安全装置检验
4
7.2.机床负荷运转试验 7.2.1最大加工电流试验
按产品说明书规定的最大加工电流运行1h以上，机床运行应正常、稳定。 7.2.2脉冲电源试验
按下列条件加工运行1h以上，应正常、稳定： a）加工参数：脉冲宽度t≤10μs，脉冲周期t≤40 μs; b）加工方式：全部功率管开通，连续运行加工。 JB/T·11040—2010
8机床精度检验 8.1机床精度检验应在“机床负荷运转试验”前进行，试验后须复检精度（可根据情况抽查某些项目）。 8.2机床精度检验应按相关标准的规定进行。 8.3检验过程中不应调整影响机床性能、精度的机构和零件，否则应复检因调整受影响的有关项目。 8.4检验应按整机进行，对运动精度、性能有影响的零、部件和附件，不应拆卸检验。 91 标志与随机技术文件 9.1机床上应有符合GB/T13306、GB5226.1、GB2894规定的标牌、指示润滑、操纵和安全等的标志。 9.2机床包装储运图示标志应符合GB/T191.和JB/T8356.1的规定。 9.3机床随机技术文件应包括：使用、维护说明书、合格证明书、装箱单。 9.4机床随机技术文件的编制方法应按.GB/T9969和.GB/T23571的规定，电气系统的随机技术文件的编制应符合GB5226.1的规定。 10包装 10.1，机床的包装应符合JB/T8356.1～8356.2的规定。 10.2机床包装前应进行防锈处理。机床包装应采取防潮措施。 11．制造厂的保证
在符合机床的运输、保管、安装、调试、维修和遵守使用规程的条件下，用户自收货之日起一年内，因设计、制造或包装质量不良等原因造成机床损坏或其不能正常使用时，制造厂应负责包修、包换、包退。 中华人民共和国
