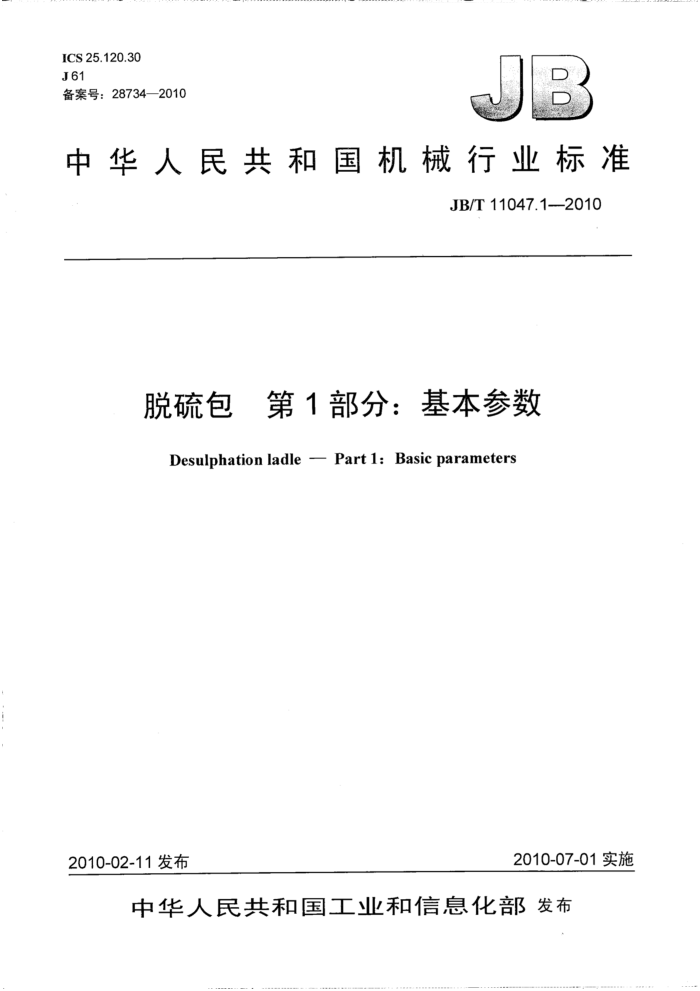

ICS 25.120.30 J61 备案号：28734—2010
中华人民共和国机械行业标准
JB/T 11047.1--2010
脱硫包 第 1 部分：基本参数 Desulphation ladle - Part 1: Basic parameters
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T11047.1-2010
目 次
前言.. 1＇范围. 2规范性引用文件 3参数 4脱硫包型号表1脱硫包桶体基本参数表2脱硫包桶体基本参数表3.口 吹氮管路基本参数 JB/T11047.1—2010
前 言
JB/T11047《脱硫包》分为以下两部分：
第1部分：型式和基本参数；第2部分：技术条件。
本部分是JB/T11047的第1部分。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：青岛中智达环保熔炼设备有限公司、青岛聚盛源环保熔炼设备有限公司、青岛汉
唐机械有限公司。
本部分主要起草人：段金挺、陈永祥、于国华。 本部分为首次发布。
II JB/T11047.1--2010
脱硫包第1部分：基本参数
范围 JB/T11047的本部分规定了脱硫包的容量和基本参数。 本部分适用于铸铁生产用连续脱硫包和单包脱硫包（以下简称脱硫包）。 规范性引用文件下列文件中的条款通过JB/T11047的本部分的引用而成为本部分的条款。凡是注日期的引用文件，
2
其随后所有的修改单（不包括勘误的内容）或修订版不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T3000铸造设备型号编制方法 3·参数 3.1. 脱硫包主参数为脱硫包容量。 3.2 脱硫包桶体基本参数见表1。
表1脱硫包桶体基本参数
包衬厚度 mm
桶体钢板厚度
容量 t 0.5 1 1.5 2 .3 4 5 6 .7 8 10 15 . 20 25 30 注：余隙高度是指桶体上口平面与额定容量金属液顶面的距离。
余隙高度 mm 100 150 180 200 200 200 250 250 250 260 280 280 300 320 320
mm
侧 80 150 160 160 160 170 180 190 200 200 260 260 260 280 280
底 100 180 200 200 200 200 220 220 220 220 280 280 280 300 320
侧 5 5 5 6 6 6 8 8 8 10 10 12 16 16 16
底 5 5 5 6 6 6 8 8 8 10 12 12 18 18 20
3.3 连续脱硫：脱硫包桶体基本参数见表2。 JB/T11047.1—2010
表2脱硫包桶体基本参数
包衬高度 mm
钢板厚度 mm
出渣口尺寸
容量 t 0.5 1 1.5 注：出渣口高是指出渣口底部至桶体上平面的高度。
mm
侧 100 120 150
底 200 200 200
侧 5 5 6
底 5 5 6
宽 300 300 300
高 100 120 120
3.4吹氮管路基本参数见表3。
表3吹氮管路基本参数
桶体容量
吹氮管路规格
G'/2. G /4
0.5~5 >5~20
注：吹氮管路的安装高度和位置以便于拆装和不妨碍接铁水，扒渣及倒出铁水为准。
脱硫包型号脱硫包型号应符合JB/T3000的规定。
