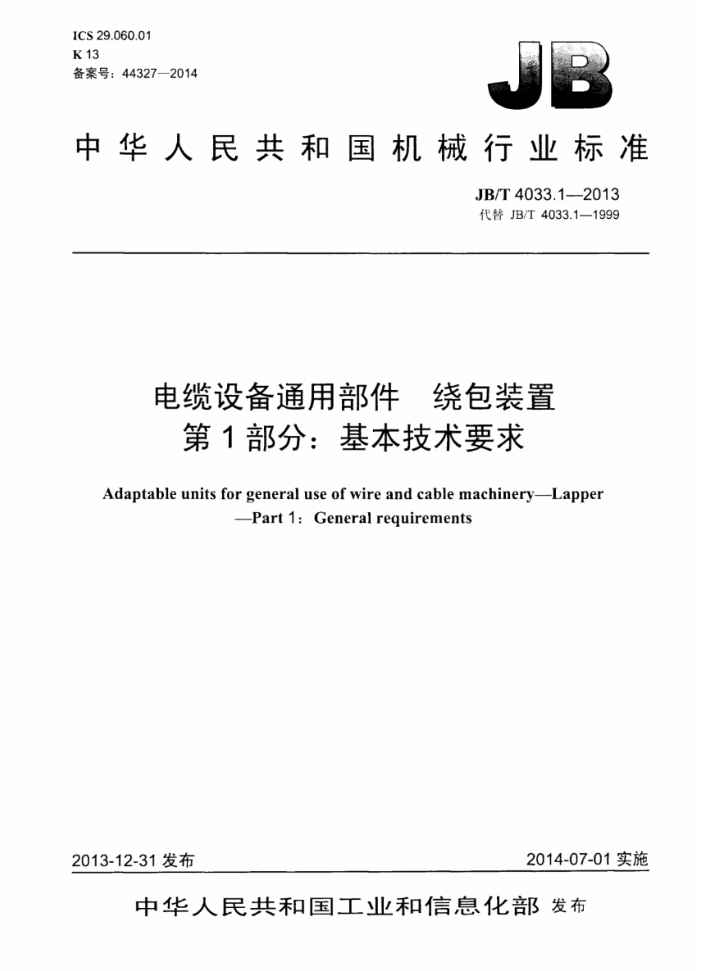

ICS29.060.01 K13 备案号：44327—2014
中华人民共和国机械行业标准
JB/T4033.12013 代替JB/T4033.1—1999
电缆设备通用部件 绕包装置
第1部分：基本技术要求
Adaptable units for general use of wire and cable machinery-Lapper
-Part 1: General requirements
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T4033.1—2013
目 次
前言. 范围
11
1
2 规范性引用文件 3术语和定义 4 代号及表示方法. 4.1代号... 4.2表示方法. 5一般规定.. 6旋转体.
福
检验和验收表1 绕包装置旋转体的精度
7 JB/T4033.1--2013
前言
JB/T4033（电缆设备通用部件 绕包装置》拟分为以下几个部分：
第1部分：基本技术要求：第2部分：普通式绕包装置：第3部分：平面式绕包装置：
一一第4部分：半切线式绕包装置：
一第6部分：切线式绕包装置：第7部分：同心式绕包装置。
本部分为JB/T4033的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4033.1-1999《电缆设备通用部件绕包装置第1部分：基本技术要求》，与JB/T
4033.1--1999相比主要技术变化如下：
一—修改了代号的细分形式，并取消了派生代号的表述（见4.1，1999年版的4.1)：一修改了对于旋转体的精度要求的规定（见表1，1999年版的表1)；
取消了关于旋转体与绕包变速箱连接法兰的尺寸及精度的规定（见1999年版的6.5）。 本部分由中国机械工业联合会提出。 本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：合肥神马科技股份有限公司、江苏苏阳电工机械有限公司。 本部分上要起草人：唐远蓓、岳光明。张江。 本部分所代替标准的历次版本发布情况为：
JB/T4033.1-1985,JB/T4033.1-1999。
II JB/T4033.1—2013
电缆设备通用部件绕包装置
第1部分：基本技术要求
1范围
JB/T4033的本部分规定了电缆设备通用部件中绕包装置的基本技术要求。 本部分适用于电缆设备通用部件中各类型绕包装置。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T321优先数和优先数系 GB/T2900.40电工名词术语电线电缆专用设备 GB/T4457.2 技术制图 图样画法指引线和基准线的基本规定 GB/T4457.4 机械制图 图样画法 图线 GB/T4457.5 机械制图 面符号 GB/T4458（所有部分） 机械制图 GB/T4459（所有部分） 机械制图 GB/T4460机械制图 机构运动简图符号 GB/T4728（所有部分） 电气简图用图形符号 GB/T13384 机电产品包装通用技术要求 JB/T7601（所有部分） 电线电缆专用设备 基本技术要求
3术语和定义
GB2900.40界定的术语和定义适用本文件。
44 代号及表示方法
4.1代号 4.1.1 层次代号
T. 4.1.2类别代号
.电缆设备通用部件
绕包装置
R. 4.1.3系列代号
普通式
A.
1 JB/T4033.1—2013
平面式 .切线式 .半切线式 ..同心式
P Q.. B. T
4.1.4型式代号
K
非金属带 .金属带
G.. 4.2 表示方法
绕包装置用型号，规格及标准编号表示。规格包含主参数和辅助参数时，用符号“/”分隔表示。 示例1：平面式非金属带绕包装置，带盘直径为500mm，6盘，表示为：
TRPF-500/6JB/T4033.3—2013
示例2：半切线式金属带绕包装置，带盘直径为800mm，表示为：
TRBG-800/2JB/T4033.52013
5一般规定
5.1绕包装置应按经过规定程序审查批准的图样和技术文件制造，机械图样应符合GB/T4457.2，GB/T 4457.4GB/T4457.5、GB/T4458、GB/T4459和GB/T4460的规定，电气图样应符合GB/T4728的规定。 5.2绕包装置的基本技术参数和主要尺寸应符合GB/T321的规定，尽可能按优先数或优先数系取值 5.3绕包装置的加工质量应符合JB/T7601的规定。自制零、部件必须按规定检验合格后方可用于装配：外购件、外协件必须有制造厂的产品质量检验合格证明，并按规定验收后方可用于装配。 5.4绕包装置的设计应遵循通用化、标准化原则，提高可通用互换的零、部件或元件的比例。
6旋转体
6.1 旋转体的精度应符合表1的规定。
表1绕包装旋转体的精度精度要求
转速范围
等级
型式
材料
r/min 园跳动公差 平衡特性
mm 0.06 0.12
>800 800400
动平衡校正G16
同心式
A
钢带。铜蒂等金属带钢带、铜带等金属带和纸带、塑料带。
B
静平衡校正G100 半切线式 无纺布。半导电带等非金属带
平面式 纸带、宏母带等非金属带半切线式 钢带、铜带等金属带和纸带、塑料带、
C
400~200
0.25
静平衡校正G100
无纺布、半导电带等非金属带布带、塑料带、云母带等非金属带高压电缆用绝缘纸带
普通式切线式
D 200100
0.40
静平衡校正G250
2 JB/T4033.1—2013
6.2旋转体内所有带盘类。操作手柄、导辑、圆螺母等表面应镀路抛光。 6.3旋转体内所有螺栓、螺母、导辑、手柄等必须紧固可靠，不得有松动，应确保运转时不发生零件飞出的情况，并装有安全防护装置。 6.4张力控制机构、自动停车机构、制动装置等应灵敏可靠。电器元件及电气线路必预安全可靠。
检验和验收
7
7.1 绕包装置的包装应符合GB/T13384的规定。 7.2每台绕包装置交货时，应附有下列文件：
a）产品合格证明： b）产品使用说明书： c）装箱单。
7.3 3绕包装置应按本部分规定的技术要求及JB/T7601的规定检验和验收。
