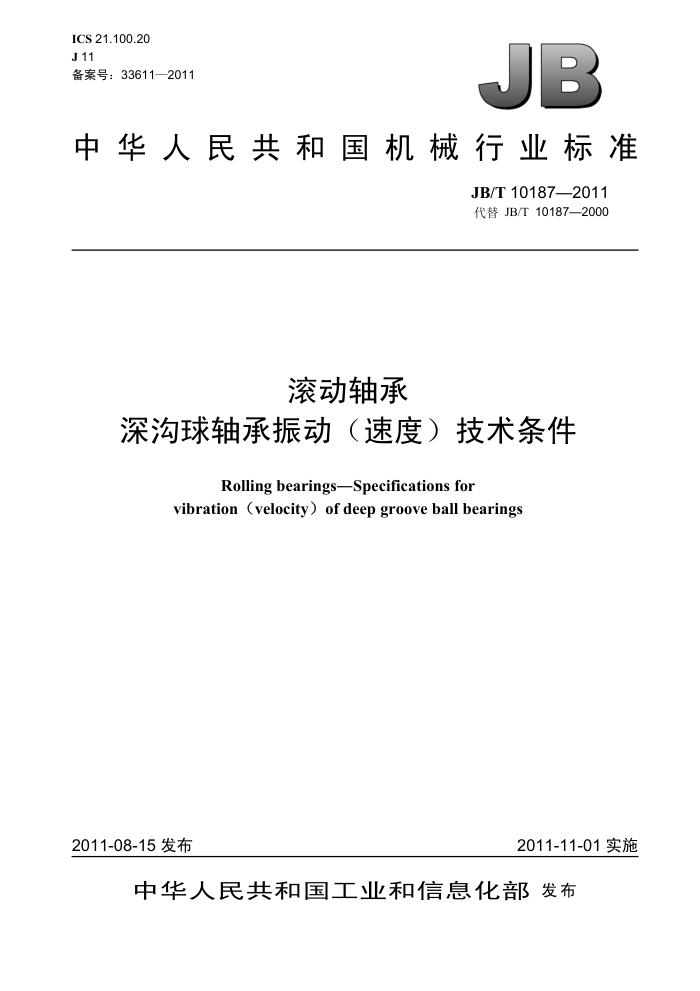

ICS 21.100.20 J11 备案号：33611—2011
JB
中华人民共和国机械行业标准
JB/T 10187—2011 代替JB/T10187—2000
滚动轴承
深沟球轴承振动（速度）技术条件
Rolling bearingsSpecifications for
vibration (velocity) of deep groove ball bearings
2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布 JB/T10187—2011
目 次
前言 1 范围.
H1I
规范性引用文件 3术语和定义 4组别代号...
2
测量和评定方法
5
6技术要求.. 检验规则
7
附录A（规范性附录）深沟球轴承振动（速度）测量方法 A.1范围 A.2测量程序 A.3测量和评定方法 A.4测量条件 A.5对测量系统的要求 A.6对操作者的要求附录B（规范性附录）心轴径向圆跳动和轴向圆跳动的测量方法附录C（规范性附录）测试装置基础振动的测量方法图B.1心轴径向圆跳动和轴向圆跳动的测量图C.1 测试装置基础振动的测量表1 内径3mm～60mm深沟球轴承振动（速度）限值和振动（速度）峰值限值表2 内径65mm120mm深沟球轴承振动（速度）限值表A.1 轴承轴向载荷的设定值表A.2 设定的频率范围，表A.3 测试装置的基础振动，表A.4 载荷轴线相对于轴承内圈旋转轴线的偏差值
..... 8
4 JB/T10187—2011
前言
本标准代替JB/T10187一2000《滚动轴承深沟球轴承振动（速度）技术条件》。 本标准与JB/T10187一2000相比，主要变化如下：
标准的适用范围扩大至2组、3组游隙的深沟球轴承（本版的第1章）：增加了VF3和VF4的组别代号定义（本版的第4章）；增加了内径3mm～60mm，VF3和VF4组对应的振动（速度）峰值限值VP3和VP4（本版的表1)；增加了深沟球轴承振动（速度）测量方法（本版的附录A）；增加了心轴径向圆跳动和轴向圆跳动的测量方法（本版的附录B）； -增加了测试装置基础振动的测量方法（本版的附录C）；删除了“微型深沟球轴承振动（速度）测量方法”（2000年版的附录A）。
本标准的附录A、附录B和附录C均为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：杭州轴承试验研究中心有限公司、人本集团有限公司、浙江天马轴承股份有限公
司、钱潮轴承有限公司。
本标准主要起草人：陈芳华、王兰英、阎卫增、来志刚、张天平、王进汉、陈云。 本标准所代替标准的历次版本发布情况为：
JB/T10187—2000。
III JB/T10187—2011
滚动轴承深沟球轴承振动（速度）技术条件
1 范围
本标准规定了外形尺寸符合GB/T276一1994规定的直径系列0、2、3，公称内径为3mm～120mm 径向游隙符合GB/T4604一2006规定的0、2、3组游隙的深沟球轴承（以下简称轴承）振动（速度）技术条件以及内径为3mm～60mm，V3和V4组对应的振动（速度）峰值技术条件。
本标准规定的V组是对通用轴承振动（速度）的基本要求，轴承上不标记“V”；V1、V2、V3、 V4组适用于对振动（速度）有要求的轴承；VF3、VF4组适用于对振动（速度）和振动（速度）峰值均有要求的轴承。
本标准适用于制造厂对成品轴承的生产检验和用户验收。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T276一1994滚动轴承深沟球轴承外形尺寸 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划（ISO2859-1:1999，IDT)
GB/T3141—1994工业液体润滑剂ISO粘度分类（eqvISO3448:1992） GB/T4604—2006滚动轴承径向游隙（ISO5753:1991，MOD） GB/T24610.1一2009滚动轴承振动测量方法第1部分：基础（ISO15242-1:2004，IDT） GB/T24610.2一2009滚动轴承振动测量方法第2部分：具有圆柱孔和圆柱外表面的向心球轴
承（ISO15242-2:2004，IDT）
JB/T2974—2004滚动轴承 代号方法的补充规定 3术语和定义
GB/T24610.1一2009中确立的以及下列术语和定义适用于本标准。
3.1
滚动轴承振动（速度）峰值peakvalueofrollingbearingsvibration（velocity）在给定时间间隔内，轴承振动（速度）的最大正峰值。
4组别代号
JB/T2974一2004所确立的和下列振动组别代号适用于本标准。 VF3：振动（速度）值达到V3且振动（速度）峰值达到VP3。 VF4：振动（速度）值达到V4且振动（速度）峰值达到VP4。
5测量和评定方法 5.1测量方法按附录A的规定。 5.2在规定的测量方法下，选取轴承外圈外圆柱面圆周方向大致等距的三个位置进行测量。对某测量面测试时，某频带三个位置振动（速度）的算术平均值为该轴承该频带该测试面的振动（速度）值；某频带三
1 JB/T101872011
个位置的最大振动（速度）峰值为该轴承该频带该测试面的振动（速度）峰值。正反两面测试后，取两面中较大一面的振动（速度）和振动（速度）峰值为该轴承该频带的振动（速度）和振动（速度）峰值
6技术要求
6.1内径3mm～60mm的深沟球轴承，不同组别的单个轴承振动（速度）或振动（速度）峰值应符合表1的规定。 6.2内径65mm120mm的深沟球轴承，不同组别的单个轴承振动（速度）应符合表2的规定。 7检验规则 7.1单套轴承（指样本中的任一套轴承）按本标准的规定进行测量，其任一频带的振动（速度）大于表1或表2中相应组别的限值时，该轴承为不合格品；对于VF3和VF4轴承，当任一频带的振动（速度）大于表1中相应组别的限值，或者任一频带的振动（速度）峰值大于表1中相应组别的限值时，该轴承为不合格品。
表1内径3mm～60mm深沟球轴承振动（速度）限值和振动（速度）峰值限值
轴承公称内径 mn 3 80 44 44 60 35 32 48
V1
V
V2
V3
V4
VP3
VP4
低频中频高频低频中频高频低频中频高频低频中频高频低频中频高频低频中频高频低频中频高频
μm/s 16
45 45
22 31
28
10 1U 60 60
90 90
20
60
80
48
45
oU
35
45
4
44
50 50
3
1 1 (
21 21
DU
00
50
54
115 83 70 100 50 50 12 143 115 95 120 55 55
6 110 72 60 /4
30
32
48
I
130 96 80 8 13 9 130 10 160 12 16 15 210 17 20 26 22 26 25 26l 28 260 30 300 246 190 200 150 130 150 120 100 9 75 32 30 35 30 24 190 200
7
72
92
4.
U
4
28
20
55 55 120 55 55
20
2C
1
93
12 15 1X1 4 15 180 145 120
115
14
4
65 70
S
A
4.
90
45 65 70
45
80
10
35
2
18 21
85 85
110
52
165
60
46
2
U
1.
+
115 115 155 155 190
115
50
32 32 20 20. 2+. 215 40 2X
21
145
5
1
1
60 60
/3
3
+
31
D
+.
130 00 /5
60 5
SU
70 3 40 32 360 290 250 170 190
O
150 120 100 y
40 02 501 290 2 1 /0 190 45 5
150
/0
24
2U
3
O
5.
150 120 100 90 75 60 70
215 240
36
200
82 82
40 360 45 360
80 50 130 10 90 180 50 130 10 90
5(
180
154
0
+
38
240
J
40 43 383 295 290 290
300 260 240
0f
-
335 335
50 2 62 55 420 56l 60 480 360 440
335
030 340 335
210 240 S1 200
14
20 220
520 530 625 360 385 385
BU
621
2 JB/T10187—2011
表2内径65mm120mm深沟球轴承振动（速度）限值
V3
轴承公称 mm 65 300 260 420 180 160 240 130 100 150 105 80 105 50 50 75
V
V1 中频 高频 低频 中频 高频 低频 中频 高频 低频 中频 高频
V2
V4
内径d 低频 中频 高频 低频
μm/s
70 360 310 460 200 180 280 150 120 200 110 90 135 58 o 88 75 360 310 460 200 180 280 150 120 200 110 90 135 58 58 88 80 420 360 540 240 210 320 180 120 240
65
100
160
110
85 420 360 540 240 210 320 180 150 240 130 110 160 65 65 100
90 480 420 600 290 250 370 210 180 2/0 145 123 180 95 480 420 600 290 250 370 210 180 270
115 115
.
/3
180
4.
2
75
100 560 490 670 340 300 420 250 215 310 T7 143 200 88 88 135 105 560 490 670 340 300 420 250 215 310 170 145 200 88 88 135 110 640 570 750 400 350 480 290 260 350 190 175 225 100 100 160
120 640 570 750 400 350 480 290 260 350 190 175 225 100 100 160 7.2逐批考核轴承振动（速度）和振动（速度）峰值时，按GB/T2828.1一2003的规定，使用一般检查水平II级，采用正常检查一次抽样方案，振动（速度）的接收质量限AQL值为2.5；振动速度峰值的接收质量限（AQL）值为4.0。 JB/T10187—2011
附录A （规范性附录）
深沟球轴承振动（速度）测量方法
A.1范围
本附录规定了公称外径为9mm260mm的深沟球轴承振动（速度）的测量方法。 A.2测量程序 A.2.1转速
对于内径≤60mm的轴承，设定的转速为1800r/min；内径为65mm～120mm的轴承，设定的转速为900r/min。转速偏差按GB/T24610.2一2009中4.1的规定。 A.2.2 轴承轴向载荷
应对轴承施加轴向载荷，其设定值规定列于表A.1。
表A.1轴承轴向载荷的设定值
轴承外径D
轴向载荷的设定值
超过
到
min.
max.
N
mm
ga 25 50 100 140 170 200 230
25 50 100 140 170 200 230 260
22 77 165 440 715 990 1250 1 540
18 63 135 360 585 810 1 050 1 260
包括9mm。
A.3 测量和评定方法 A.3.1 测量的物理量
轴承振动（速度）测量时设定的物理量为径向振动速度vrm.s.（单位为um/s）；振动（速度）峰值测量时设定的物理量为径向振动（速度）最大正峰值（单位为um/s）。 A.3.2 2频率范围
设定在低频（L）、中频（M）和高频（H）三个频带内测量振动（速度）信号，其频率范围规定列于表A.2。 A.3.3测试步骤 A.3.3.1测试步骤按GB/T24610.2—2009中5.4的规定。 A.3.3.2 测试持续时间按GB/T24610.1一2009中6.5的规定。若在开始测试5min内不能达到稳定状态，则将该轴承作不合格品处理。
4 JB/T10187—2011
表A.2 设定的频率范围低频（L)
中频（M)
高频(H)
转 速
设定的频率
min
max
f下
f上
fF
f上 Hz 900 1 800
fF
f上
r/min
5 000 10 000
882 1 764
909 1 818
50 50
150 300
150 300
900 1 800
A.4 测量条件 A.4.1 轴承的测量条件
轴承的测量条件按GB/T24610.2一2009中6.1的规定。对非预润滑轴承的测试结果有异议时，应以用NY-120溶剂油进行有效清洗，且在溶剂油挥发干后，用L-AN15全损耗系统用油进行充分润滑后的测试结果为准。NY-120溶剂油不允许含有四乙基铅，且应经过滤精度不低于0.45um的过滤器过滤。 L-AN15全损耗系统用油应经过滤精度不低于0.8um的过滤器过滤，其他技术要求按GB/T3141一1994 的规定。 A.4.2测试环境和测试装置条件 A.4.2.1测试环境按GB/T24610.2—2009中6.2的规定。 A.4.2.2主轴/心轴的刚度和加载机构按GB/T24610.2一2009中6.3.1和6.3.2的规定，心轴（与主轴组合后）与轴承内径配合部位的径向圆跳动不应大于5μm，心轴轴肩轴向圆跳动不应大于10um。其测量方法按附录B的规定。 A.4.2.3测试装置的基础振动不应超过表A.3的规定。其测量方法按附录C的规定。
表A.3测试装置的基础振动
轴承公称内径
基础振动 max. 中频(M)
d
超过
到
低频（L)
高频(H)
μm/s 7 10 15
mm
3a 15 60 包括3mm。
15 60 120
10 12 15
4 5 7
A.4.2.4 施加于轴承外圈上的恒定外加轴向载荷按A.2.2的规定，外加载荷的位置和方向应与主轴旋转轴线相重合，其偏差不应超过GB/T24610.2一2009中图1和本附录表A.4所规定的范围。其测量方法按GB/T24610.2一2009中附录A的规定。
表A.4 载荷轴线相对于轴承内圈旋转轴线的偏差值
轴承外径
与轴承内圈旋转轴线间的径向偏差H
与轴承内圈旋转轴线间的角度偏差β
D
超过
到
max. mm 0.2
max. (°) 0.5
mm
25
ga
5
