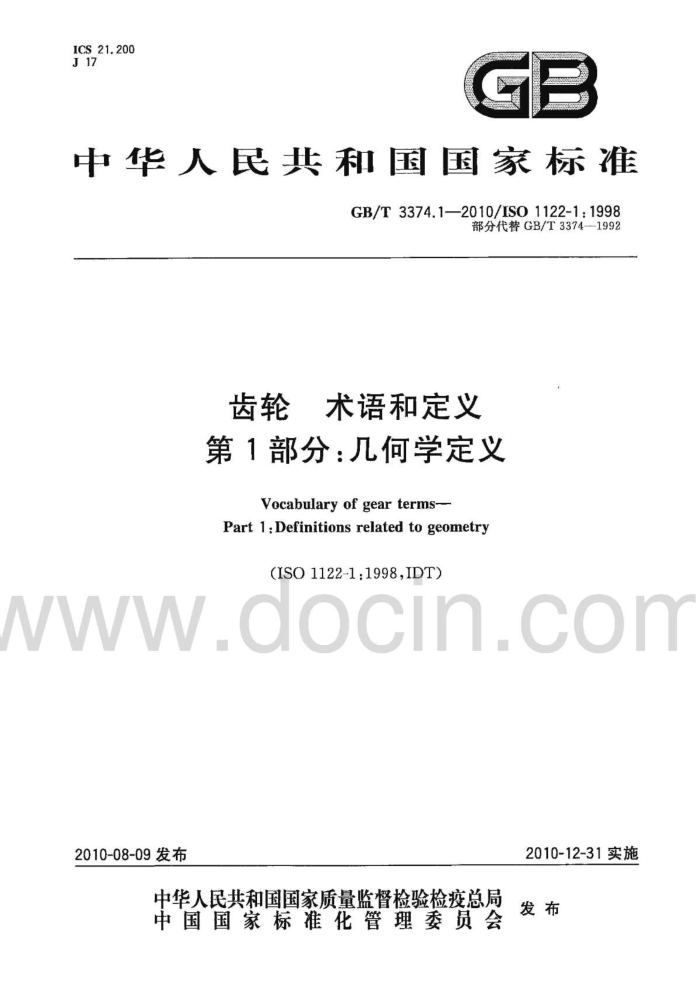

ICS 21.200 J17
中华人民共和国国家标准
GB/T3374.1—2010/ISO1122-1:1998
部分代替GB/T3374—1992
齿轮 术语和定义第1部分：几何学定义
Vocabulary of gear terms-
Part 1Definitions related to geometry
(ISO1122-1:1998,IDT)
ww.oocIn.coh
2010-08-09发布
2010-12-31实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准齿轮术语和定义第1部分：几何学定义
NWW
n.con
GB/T3374.12010/TSO1122-1:1998
+
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张4、字数118千字 2010年10月第一版2010年10月第一次印刷
*
书号：155066·1-40375定价54.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68533533 GB/T3374.1—2010/ISO1122-1:1998
前言
GB/T3374一2010《齿轮术语和定义》包括下列两部分：
第1部分：几何学定义；第2部分：蜗轮几何学定义。
本部分为GB/T3374—2010的第1部分。 本部分等同采用ISO1122-1：1998《齿轮术语和定义第1部分：几何学定义》（英文版）。 本部分等同翻译ISO1122-1:1998。 为方便使用，本部分作了下列编辑性修改：一增加“范围”章的编号，以后章条编号顺排；
删除了ISO1122-1的前言和引言；增加了汉语索引。
本部分是对GB/T3374一1992部分内容的修订。与GB/T3374一—1992相比，主要内容修改如下：
标准名称改为《齿轮术语和定义第1部分：几何学定义》；增加了锥齿轮内容（2.4.1.11和4.1.7.5)；增加了齿轮刀具内容（3.1.9.5.3.1.9.6、4.1.8.1和4.1.8.3)；增加了齿轮测量内容（3.1.6.5和3.1.6.6)；一删除了摆线齿轮内容；一删除了圆弧齿轮内容；将蜗轮、蜗杆内容放入GB/T3374.2中。 本部分由中国机械工业联合会提出。 本部分由全国齿轮标准化技术委员会（SAC/TC52）归口。 本部分负责起草单位：郑州机械研究所。 本部分主要起草人：王琦、王长明、张元国、王长路、杨星原、张萌、陈爱闽、牛长根本部分所代替标准的历次版本发布情况为：
量、的脉发、长摄con
GB/T3374—1982; 部分代替GB/T3374—1992。
I GB/T3374.1—2010/IS01122-1:1998
齿轮术语和定义第1部分：几何学定义
1范围
GB/T3374的本部分给出了国际通用的齿轮儿何学术语及标准定义。 2一般定义generaldefinitions 2.1运动学定义kinematicdefinitions 2.1.1轴线的相对位置relativepositionofaxis 2.1.1.1
齿轮toothedgear 一个有齿构件，它与另一个有齿构件通过其共轭齿面的相继啮合，从面传递或接受运动。
2.1.1.2
齿轮副gearpair 可围绕其轴线转动的两齿轮组成的机构，其轴线的相对位置是固定的，通过轮齿的相继接触作用由
一个齿轮带动另一个齿轮转动。
Nww.
n.co
2.1,1.3
齿轮系trainofgears 若于齿轮副的任意组合。
A GB/T3374.1—2010/IS01122-1:1998
2.1.1.4
平行轴齿轮副parallelgears 两轴线相互平行的齿轮副。
2.1. 1.5
锥齿轮副bevelgears 两轴线相交的齿轮副。
2.1.1.6
交错轴齿轮副crossedgears 两轴线交错的齿轮副。
NWW OC .com
本
2. 1. 1.7
中心距centredistance 齿轮副的两轴线之间的最短距离。
2.1.1.8
轴交角shaftangle 在齿轮副中使两轴线重合（锥齿轮副），或使两轴线平行（交错轴齿轮副），从而两齿轮的旋转方向得
2 GB/T3374.1—2010/IS01122-1:1998
以相反时，两轴线之一所必须旋转的最小角度。
2. 1.1.9
行星齿轮系epicyclicgear;epicyclicgeartrain，planetarygear；planetarygeartrain 若干同轴构件组成的齿轮机构，其中有-个或多个内齿圈（2.1.2.8)和绕公共轴线旋转的一个或多
个行星架(2.1.2.10)，行星架上装有一个或多个与内齿轮和一个或多个太阳轮（2.1.2.7)啮合的行星轮(2.1.2.9)。
行星齿轮
内齿图
太阳轮
行星架
2.1.2配对齿轮matinggears 2.1.2.1
配对齿轮matinggear 齿轮副中的任意一个齿轮，均可称为该齿轮副中的另一个齿轮的配对齿轮
不t的g：.com
2.1.2.2
小齿轮 pinion 齿轮副中齿数较少的那个齿轮。
2.1.2.3
大齿轮wheelgear 齿轮副中齿轮较多的那个齿轮。 注：大齿轮是“小齿轮的共轭齿轮”的简称，相对于小齿轮时，要明确使用“大齿轮”这一术语。
2.1.2.4
主动齿轮drivinggear 齿轮副中的用于驱动其他齿轮的齿轮。
2.1.2.5
从动齿轮drivengear 齿轮副中的被其配对齿轮驱动的齿轮。
2.1.2.6
情轮idlergearwithexternalteeth 与两个齿轮相啮合的齿轮，它被一个齿轮驱动，同时它又驱动另一个齿轮。
3 GB/T3374.1-—2010/ISO1122-1:1998
2.1.2.7
太阳轮sungearwithexternalteeth 在行星齿轮传动中，处于中心位置的外齿轮。
2.1.2.8
内齿圈annulusgear 在行星齿轮传动中，处于最外面的内齿轮。
2.1.2.9
行星齿轮planetgear 在行星齿轮传动中，安装在行星架上的轮。
2.1.2, 10
行星架planetcarrier 在行星齿轮传动中，支承一个或多个行星齿轮的与太阳轮同轴线的构件。
2.1.2.11
扇形齿轮 gearsegment 在圆周方向上，轮齿覆盖范围小于360°的齿轮。
2. 1.2.12
齿数numberofteeth 一个齿轮的轮齿总数。
2,1.2.13
齿轮扇sectorofagear 齿轮的一部分。
2.1.3相对速度relativespeeds 2.1.3.1
齿数比gearratio 大齿轮齿数与小齿轮齿数的比值
ocin.com
V 2.1.3.2
传动比 transmissionratio 齿轮系中，始端主动轮与末端从动轮的角速度比值注：必要时，当旋转方向相同时，传动比应加一正号，而在方向相反时应加一负号，
2.1.3.3
减速齿轮传动 speed reducing gears 末端从动轮的角速度小于始端主动轮角速度的齿轮副或齿轮系。
2.1.3.4
增速齿轮传动speedincreasinggears 末端从动轮的角速度大于始端主动轮角速度的齿轮副或齿轮系。
2.1.3.5
减速比speedreducingratio 减速齿轮传动的传动比。
2.1.3.6
增速比 speedincreasingratio 增速齿轮传动的传动比。
4 GB/T3374.1—2010/ISO1122-1:1998
2.14节曲面和分度曲面pitchandreferencesurfaces 2.1.4.1
节曲面pitchsurface 在齿轮副中任意一个齿轮上，其配对齿轮相对于该齿轮运动时的瞬时轴的轨迹曲面。 注：平行轴齿轮副和锥齿轮副的节曲面为滚动生成，没有滑动。交错轴（圆柱和准双曲面)齿轮副的节曲面沿齿面
有一个滑动分量。
2.1.4.2
分度曲面referencesurface 齿轮上的一个约定的假想曲面，齿轮的轮齿尺寸均以该曲面为基准而加以确定。
2.1.4.2
2.1.4.3
分度...reference.... 限定应用于与齿轮的分度曲面有关而定义的术语。
2.1.4.4
工作.operating .. 限定应用于与齿轮的节曲面有关而定义的术语。
2.1.4.5
节平面pitchplane 齿条或冠轮的节曲面，也可以是与单个齿轮的节曲面相切的任何平面。 注，齿轮副的节平面是通过它们的节曲面之间的接触点或接触线的切平面。
2.2轮齿特性toothcharacteristics 2.2.1尺寸和系数dimensionsandcoefficients 2, 2, 1. 1
轮齿gear tooth 齿轮上的一个凸起部分，插入配对齿轮的相应凸起部分之间的空间，凭借其外形以保证一个齿轮带
动另一个齿轮运转。 2.2,1.2
齿槽 toothspace 齿轮上两相邻轮齿之间的空间。
2.2.1.3
齿部 toothing 有齿部分的所有轮齿。
2.2.1.4
齿距pitch 在任意给定的方向上规定的两个相邻的同侧齿廊相同间隔的尺寸。
2.2, 1.5
模数module 分度曲面上的齿距（以毫米计）除以圆周率元所得的商。 1）通常，除非有必要明确区分“分度”和“工作”时，“分度”的含义是不言面喻的。当可能与也称为“基准”的机加工
基准面混剂时，使用“轮齿基准”。
