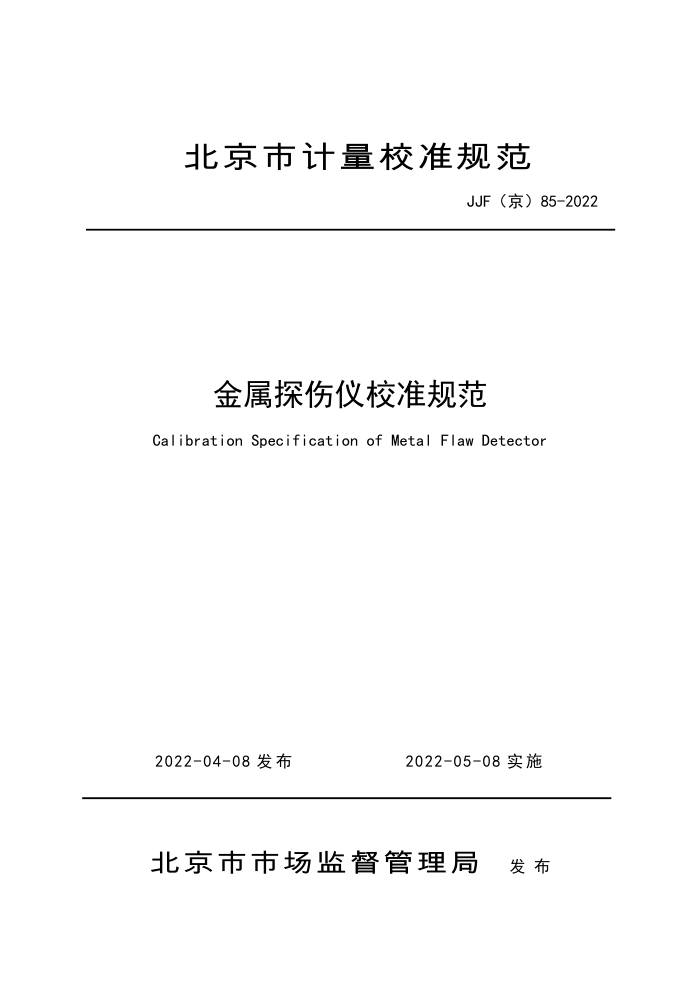

北京市计量校准规范
JJF（京）85-2022
金属探伤仪校准规范
Calibration Specification of Metal Flaw Detector
2022-04-08发布
2022-05-08实施
北京市市场监督管理局 发布 金属探伤仪校准规范 Calibration Specificationof Metal Flaw Detector
JJF(京) 85-2022
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释。 主要规程起草人：
陈孟达（北京市计量检测科学研究院）
韩超（北京市计量检测科学研究院）
邬洋（北京市计量检测科学研究院）
沙硕（北京市计量检测科学研究院）
参加起草人：
许鹏（北京市计量检测科学研究院）王雪（北京市计量检测科学研究院）陈文辉（广州市腾畅交通科技有限公司） 目录
1 范围 2 引用文件. 3 术语. 4 概述 5 计量特性 6 校准条件. 7 校准项目及校准方法 8 校准结果表达 9 复校时间间隔. 附录A 标准试样附录 B 金属探伤仪校准记录附录 C 校准证书内页格式，附录 D 不确定度的评定
2
2
4
.5
6
8 引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、
JJF1059.1-2012《测量不确定度评定与表示》编写。参考了JJG（吉）33-2004 《不解体探伤仪检定规程》
本规范为首次发布。 金属探伤仪校准规范
1范围
本规范适用于机动车检验检测用涡流检测方式的金属探伤仪的校准。
2引用文件
本规范引用了下列文件： GB/T12604.6-2021无损检测术语涡流检测凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1涡流eddycurrents【GB/T12604.6-2021，3.1.12】
交变磁场在导电材料中感应产生的电流
3.2标准试样standardtestspecimen
金属材质的长方体，其上表面存在一条或多条深度和宽度均匀的直线型裂缝。
4概述
金属探伤仪是利用电磁感应原理对金属材料进行无损检测的电子设备。用于、 金属表面裂缝深度的检测。探头是载有高频交变电流的线圈，在探头接触被测物的表面时会产生交变的涡流，金属表面的缺陷会对这个涡流的特性产生影响，从而导致线圈的阻抗发生变化。金属探伤仪通过分析阻抗变化来计算裂缝深度。
金属探伤仪主要由电源、振荡器、检波器、放大器、显示器等组成。
1 5计量特性
5.1金属探伤仪裂缝深度示值误差最大允许误差：土0.2mm或土20% 注：以上指标不适用于合格性判断，仅供参考
b
，校准条件
6.1环境条件 6.1.1环境温度： （23±5）℃ 6.1.2相对湿度：≤80% 6.1.3周围无影响仪器正常工作的电磁干扰和机械振动 6.2计量器具 6.2.1标准试样 6.2.1.1标准试样表面应保持清洁，不得有油脂、灰尘等附着物 6.2.1.2技术要求
试样参数见表1，试样示意图见附录A
表1试样参数表
序号 1 2 3 4 5
参数裂缝深度裂缝宽度试样厚度试样长度试样宽度
数值
技术要求 MPE：±0.05mm MPE:±0.1mm MPE: ±0.1mm MPE: ±0.1mm MPE: ±0.1mm
0.5mm、1.0mm、1.5mm
0. 5mm 6mm 100mm 50mm
校准项目及校准方法
7. 1 校准项目
校准项目见表2。
2 表2校准项目
序号 1 2 3 7.2校准方法 7.2.1外观及通电检查 7.2.1.1外观检查
项目外观及通电检查
报警性能裂缝深度示值误差
仪器外观完好，无机械损伤，调节旋钮或按键无松动现象；面板标识清晰，应标记制造厂、仪器编号、出厂年月等；配套附件（如外附标准块、测量探头及电源等）齐全：仪器应附有使用说明书，标明仪器准确度、测量范围、自校方法及使用条件等。 7.2.1.2通电检查【JJF1692-2018，7.2.1.2】
仪器通电后开关、按键、调节旋钮、显示屏、测量仪表和各种状态指示灯（标志）应工作正常。 7.2.2报警性能 7.2.2.1报警阈值应能调节 7.2.2.2根据设备技术条件，改变报警阈值能触发报警灯光和音响动作。 7.2.3裂缝深度示值误差 7.2.3.1校准前准备
标准试样、被校金属探伤仪应置于同一温度环境中至少30min。 7.2.3.2裂缝深度示值误差
金属探伤仪分别测量标准试样裂缝深度为0.5mm、1.0mm、1.5mm三个点，每个点测量3次。
裂缝深度示值误差按照公式（1）计算：
Ax= X-X
(1)
式中：△x为裂缝深度示值误差，mm；x为3次测量值的平均值，mm；x为标准试样裂缝深度标准值，mm。
3
