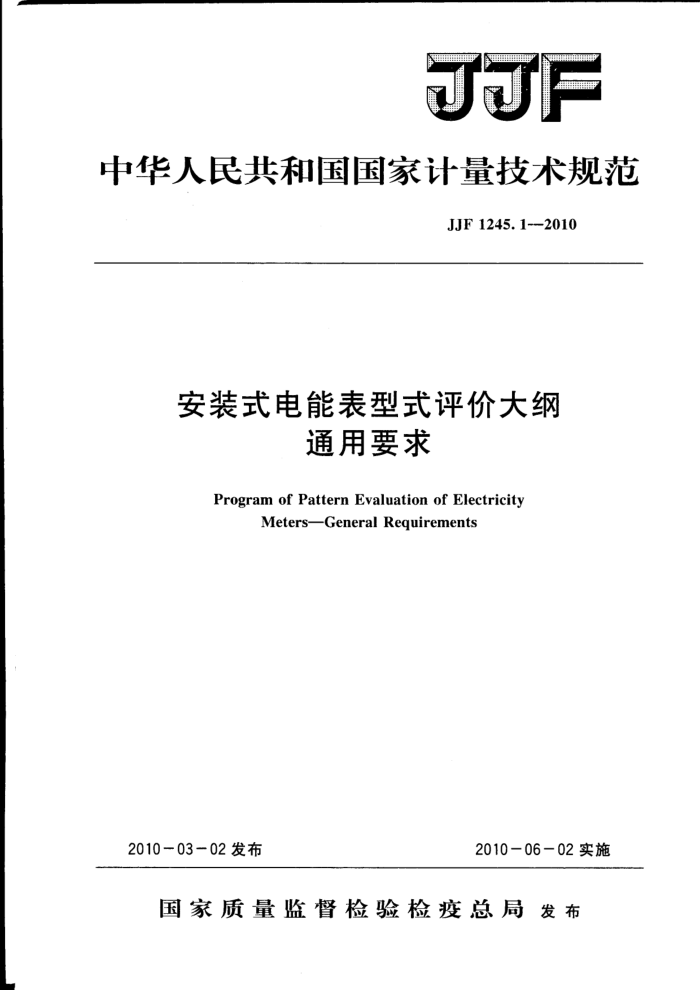

JJF
中华人民共和国国家计量技术规范
JJF1245.1--2010
安装式电能表型式评价大纲
通用要求
Program of Pattern Evaluation of Electricity
Meters-GeneralRequirements
2010-06-02实施
2010-03-02发布
国家质量监督检验检疫总局发布 JJF1245.1—2010
安装式电能表型式评价大纲
通用要求
JJF1245.1—2010
Program of Pattern Evaluation of Electricity Meters-GeneralRequirements
本规范经国家质量监督检验检疫总局于2010年3月2日批准并自
2010年6月2日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院参加起草单位：中国计量科学研究院
中国电力科学研究院浙江正泰仪器仪表有限责任公司浙江省电力试验研究院江苏省计量科学研究院
本规范由全国电磁计量技术委员会负责解释
标准分享网wbzfxwcom免费下载 JJF 1245. [—2010
本规范主要起草人：
朱中文（浙江省计量科学研究院）金文革 （浙江省计量科学研究院）周韶园（浙江省计量科学研究院）
参加起草人：
李敏（中国计量科学研究院）宗建华（中国电力科学研究院）刘得新（浙江正泰仪器仪表有限责任公司）姚力（浙江省电力试验研究院）陈道升（江苏省计量科学研究院） JJF1245.1—2010
目 录
范围引用文献
(1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (9) (10) (17) (17) (17) (21) (23) (35) (36)
1 2 3 术语
4 概述
用途和原理 4.2 结构 5申请单位应提交的技术资料和试验样机 5. 1 申请单位应提交的技术资料 5.2 试验样机 . 6法制管理要求 6.1计量单位要求 6.2 准确度等级 6.3 计量法制标志和计量器具标识的要求 6.4 外部结构设计要求
4. 1
安装标志要求 7 计量要求 8 技术要求 8. 1 机械要求 8. 2 气候条件 8. 3 电气要求 9 型式评价的条件和方法： 9. 1 计量要求· 9. 2 机械要求…· 9.3 气候条件. 9.4 电气要求 10 型式评价结果的处理附录A关键零部件清单
6. 5
标准分享网wbzfxwcom免费下载 JJF 1245.1--2010
引言
《安装式电能表型式评价大纲》的框架结构基本参照电能表GB/T17215系列国家
标准，采用模块化编写模式；大纲由通用要求和特殊要求两大部分组成，包含如下六个方面内容：
1.JJF1245.1—2010 安装式电能表型式评价大纲 网通用要求； 2.JJF1245.2-—2010 安装式电能表型式评价大纲 特殊要求 机电式有功电能表
（0.5、1和2级）；
3.JJF1245.3—2010 安装式电能表型式评价大纲 特殊要求 静止式有功电能表（0.2S、0.5S、1和2级）：
4.JJF1245.4—2010 安装式电能表型式评价大纲 特殊要求 机电式无功电能表（2和3级）；
5.JJF1245.5---2010 安装式电能表型式评价大纲 特殊要求 静止式无功电能表（2和3级）；
6.JJF1245.6一2010安装式电能表型式评价大纲特殊要求功能类电能表在使用大纲进行电能表的型式评价试验时，应该根据电能表的特征选择大纲通用要
求部分和相应的特殊要求部分。
本部分是关于安装式电能表型式评价通用要求部分的方法标准，其内容基本参照 GB/T17215.211-·2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》的标准要求编制而成，开展型式评价试验时，应与相应特殊要求部分配合使用。 JJF1245.1—2010
安装式电能表型式评价大纲
通用要求
1范围
本大纲适用于频率为50Hz或60Hz单相、三相安装式交流电能表（以下简称仪表）的型式评价。
本大纲不适用于接线端电压超过600V（多相仪表为线对线电压）的仪表、携带式仪表、仪表计度器的数据接口及标准表。对架装式仪表，本部分不涉及其机械性能 2 引用文献
JJF1001-1998 8通用计量术语及定义 JJF1002—1998 国家计量检定规范编写规则 JJF1015—2002 计量器具型式评价和型式批准通用规范 JJF1016----2009 计量器具型式评价大纲编写导则 JJF2074---1990 交流电能计量器具检定系统 GB4208—2008 外壳防护等级（IP代码）（idtIEC60529：2001） GB9254—2008 信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：
2006)
GB/T2423.1—2008 电工电子产品环境试验第2部分：试验方法 试验A：低温(idtIEC60068-2-1：2007)
?
GB/T2423.2--2008电工电子产品环境试验 第2部分：试验方法 试验B：高温(idtIEC60068-2-2：2007)
GB/T2423.4--2008电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h+12h循环）（idtIEC60068-2-30：2005）
GB/T2423.5-1995电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击（idtIEC68-2-27：1987）
GB/T2423.10--2008电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）（idtIEC60068-2-6：1995）
GB/T2423.24一1995电工电子产品环境试验 第2部分：试验方法 试验Sa：模拟地面上的太阳辐射（idtIEC68-2-5：1975）
GB/T2423.55---2006电工电子产品环境试验第2部分：试验方法 试验Eh：锤击试验（idtIEC60068-2-75：1997）
GB/T5169.11-2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（idtIEC60695-2-11：2000）
GB/T15284--2002多费率电能表特殊要求
1
标准分享网bzfxwcom免费下载 JJF1245.1—2010
GB/T16927.1-1997高电压试验技术第部分：一般试验要求（eqvIEC60-1： 1989)
GB/T17215.211一2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备（idtIEC62052-11：2003）
GB/T17215.301--2007多功能电能表特殊要求 GB/T17626.2—2006 电磁兼容 试验和测量技术 静电放电抗扰度试验
(idtIEC 61000-12:2001)
GB/T17626.3---2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（idtIEC61000-4-3:2002)
GB/T17626.4-2008电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（idtIEC61000-4-4:2004）
GB/T17626.5:-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 (idtIEC 61000-4-5:2005)
GB/T17626.6—2008 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度（idtIEC61000-4-6：2006）
GB/T17626.12---1998 电磁兼容 试验和测量技术 振汤波抗扰度试验 (idt IEC 61000-4-12:1995)
GB/T18460.3·-2001IC卡预付费售电系统第3部分：预付费电度表 IEC60721-3-3：2008环境条件的分类 第3-3部分：环境参数及其严酷度的分级
在环境防护场所的固定使用
IEC62053-31：1998交流电测量设备特殊要求第31部分：机电式仪表和电子式仪表的脉冲输出装置（仅两线）
IEC62053-52：2005交流电测量设备特殊要求第52部分：符号上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是标明年号的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不标明年号的引用文件．其最新版本适用于本大纲
3术语
JJF1001、GB/T17215.211、GB/T17215.301、GB/T15284以及GB/T18460.3 等规范和标准中的有关术语适用于本大纲， 4概述 4.1用途和原理
仪表主要用于电能计量，按工作原理可分为机电式（感应式）仪表和静止式（电子式）仪表两大类。机电式仪表由固定线圈的电流与导电的可动的部件（一般为圆盘）中的感应电流相互作用、使可动部件产生与被测电能成正比的转动，并通过计度器显示被 2 JJF1245.1—2010
测电能值：静止式仪表由电流和电压作用于固态（电子）元件而产生与被测电能成正比的输出，并通过计度器显示被测电能值。 4.2结构
仪表主要由测量机构和辅助部件两部分组成，其中测量机构是实现电能计量的核心元件。
机电式仪表的测量机构包括驱动元件、转动元件、制动元件和计度器等；辅助部件包括表壳、端子座和端子盖等。
静止式仪表的测量元件包括电压转换器，电流转换器，计量芯片和计度器等；辅助部件包括表壳、端子座、端子盖和电源等。
5申请单位应提交的技术资料和试验样机
5.1申请单位应提交的技术资料
一样机照片和产品结构照片及描述；一产品标准；一总装图、电路图和关键零部件清单（见附录A）； -使用说明书。
5.2试验样机
申请单位应按下列原则提供样机。按单一产品申请的，样机数量为3台；按系列产品申请的：应提供所申请系列的所有规格的样机，抽取该系列中有代表性的规格样机进行试验，每种代表性规格的样机数量按单一产品的原则执行。具有代表性的规格。由承担试验的技术机构根据申请单位提供的技术资料确定。 6法制管理要求 6.1计量单位要求
仪表应采用法定计量单位，各基本参数的常用法定计量单位和符号见表1。
表1仪表基本参数的常用法定计量单位及符号
量的名称电压电流有功功率无功功率视在功率频率有功电能无功电能时间
单位名称伏【特］安【培］瓦［特]］
单位符号
V A W var VA Hz kWh kvarh s,min,h
乏伏安赫兹］千瓦时千乏时
秒、分，［小］时
3
