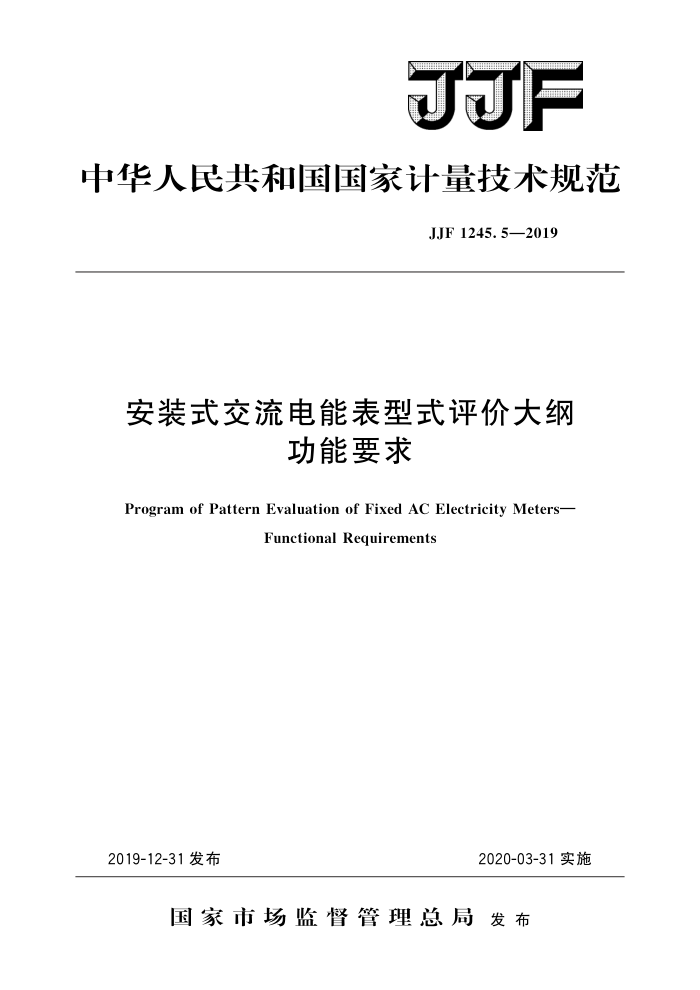

JJF
中华人民共和国国家计量技术规范
JJF 1245.5—2019
安装式交流电能表型式评价大纲
功能要求
Program of Pattern Evaluation of Fixed AC Electricity Meters-
Functional Requirements
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF 1245.5—2019
本规范主要起草人：
金文革（浙江省计量科学研究院）罗再再（中国电力科学研究院）李明 （浙江省计量科学研究院）
参加起草人：
段晓萌（中国电力科学研究院）陈婧（浙江省计量科学研究院）冯学礼（浙江正泰仪器仪表有限责任公司）朱中文（浙江省计量科学研究院） JJF1245.5—2019
目 录
(Ⅲ) (1) (1) (1) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (6) (6) (6) (6) (7) (7) (7) (7) (7) (7) (8) (9) (9) (10) (10) (10) (10) (11) (11) I
引言 1
范围· 2 引用文件 3 术语 4 概述·
法制管理要求· 功能要求·
5
6
6.1电能计量与存储.. 6.2 最大需量测量.· 6.3 多费率…· 6.4 时钟。 6.5 费控： 6.6 数据通信 6.7 事件记录 6.8 清零…· 6.9 冻结· 6.10 负荷记录 6.11 谐波电能测量
.
型式评价项目表· 8 申请单位应提交的技术资料和试验样机· 9 型式评价的条件和方法 9.1 通用试验条件 9. 2 电能计量与存储. 9.3 最大需量测量 9. 4 多费率。 9.5 时钟 9.6 费控： 9.7 数据通信· 9.8 事件记录 9. 9 清零· 9.10 冻结 9.11 负荷记录 9.12 谐波电能测量
7 JJF1245.5—2019
10型式评价记录格式附录A试验项目列表附录 B ：文档资料格式
(11) (12) (13)
. -
+ + :
II JJF1245.5—2019
引言
《安装式交流电能表型式评价大纲》参照国际建议OIMLR46-1/-2：2012和
GB/T17215系列国家标准的内容，并按照JJF1016一2014《计量器具型式评价大纲编写导则》的要求编制而成。包含如下5个部分：
—JJF1245.1一2019《安装式交流电能表型式评价大纲有功电能表》；
-JJF1245.2一2019《安装式交流电能表型式评价大纲软件要求》；
一
——JJF1245.3一2019《安装式交流电能表型式评价大纲无功电能表》；一JJF1245.4一2019《安装式交流电能表型式评价大纲特殊要求和安全要求》：一JJF1245.5一2019《安装式交流电能表型式评价大纲功能要求》。 在使用《安装式交流电能表型式评价大纲》进行交流电能表的型式评价试验时，应
根据电能表的特征选择大纲相应的部分。
本系列大纲替代原系列大纲JJF1245.1～6一2010，与JJF1245.1～6一2010相比，主要变化如下：
采用新的框架结构：不再采用通用要求-特殊要求的结构。以国际建议OIML
R46-1/-2：2012为主，增加GB/T17215系列国家标准的相关内容。JJF1245.1一2019 和JJF1245.2—2019基本涵盖了OIMLR46-1/-2：2012的内容；JJF1245.3—2019参照了国家标准中无功电能表计量和技术要求的内容，按照JJF1245.1一2019的架构编写；JJF1245.4—2019按照JJF1245.1—2019和JJF1245.3—2019未涉及但国家标准包含的计量和技术要求以及安全相关要求的内容编写；JJF1245.5一2019在JJF 1245.6一2010的基础上修订。
增加了软件要求：JJF1245.2—2019参照国际建议OIMLR46-1/-2：2012计
量性能保护章节的内容，结合我国电能表的技术特点和管理要求对电能表提出软件要求，并给出验证方法。
增加和修改了计量和技术要求：增加了耐久性、高次谐波、差模电流干扰、电
流快速变化、振铃波等项目，修改了电压和电流谐波、恒定磁场、射频电磁场辐射、电压暂降和短时中断、振动、阳光辐射防护、防水等试验项目。
本系列大纲历次版本发布情况为： JJF1245.1一2010《安装式电能表型式评价大纲通用要求》 JJF1245.2一2010《安装式电能表型式评价大纲特殊要求 机电式有功电能表
（0.5、1和2级）》
JJF1245.3一2010《安装式电能表型式评价大纲 特殊要求 静止式有功电能表（0.2S、0.5S、1和2级）》
JJF1245.4一2010《安装式电能表型式评价大纲 特殊要求 机电式无功电能表（2和3级）》
JJF1245.5一2010《安装式电能表型式评价大纲特殊要求 静止式无功电能表（2和3级）》
II JJF1245.5—2019
JJF1245.6一2010《安装式电能表型式评价大纲特殊要求 功能类电能表》
本规范的特殊说明：本规范主要参照GB/T17215.301—2007、GB/T15284—2002以及GB/T18460.3
2001等标准的内容编制，并在JJF1245一2010《安装式电能表型式评价大纲 丁特殊要求
功能类电能表》的基础上修订而成
IV JJF1245.5—2019
安装式交流电能表型式评价大纲
功能要求
1范围
本规范适用于频率为50Hz或60Hz单、三相安装式有功电能表（以下简称仪表）功能要求部分的型式评价。
本规范不适用于标称电压超过600V（多相仪表为线对中线电压）的仪表、用于连接电子式互感器（GB/T20840.8一2007）的仪表、用于连接低压电流传感器（IEC61869-10：2017）的仪表、携带式仪表、标准电能表及仪表寄存器的数据接口。
2 引用文件
本规范引用了下列文件： JJF1245.1一2019安装式交流电能表型式评价大纲有功电能表 JJF1245.2一2019安装式交流电能表型式评价大纲软件要求 JJF1245.3一2019安装式交流电能表型式评价大纲无功电能表 GB/T15284一2002多费率电能表特殊要求 GB/T17215.301一2007多功能电能表特殊要求 GB/T17215.302一2013交流电测量设备特殊要求第2部分：静止式谐波有
功电能表
GB/T20840.8一2007互感器第8部分：电子式电流互感器 IEC61869-10：2017仪表变压器第10部分：低功率无源电流互感器的附加要
求 (Instrument transformers-Part1o:Additional requirements for low-power passive current transformers)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1245.1一2019中界定的术语和定义以及下列术语和定义适用于本大纲。 3.1需量demand
规定时间内的平均功率。 3.2需量周期demandinterval
测量平均功率的连续相等的时间间隔。 3.3最大需量maximumdemand
在规定的周期或结算周期内记录的需量的最大值。
3.4区间式需量blockintervaldemand
在一个没有时段重叠的需量周期内记录的需量。
1 JJF
