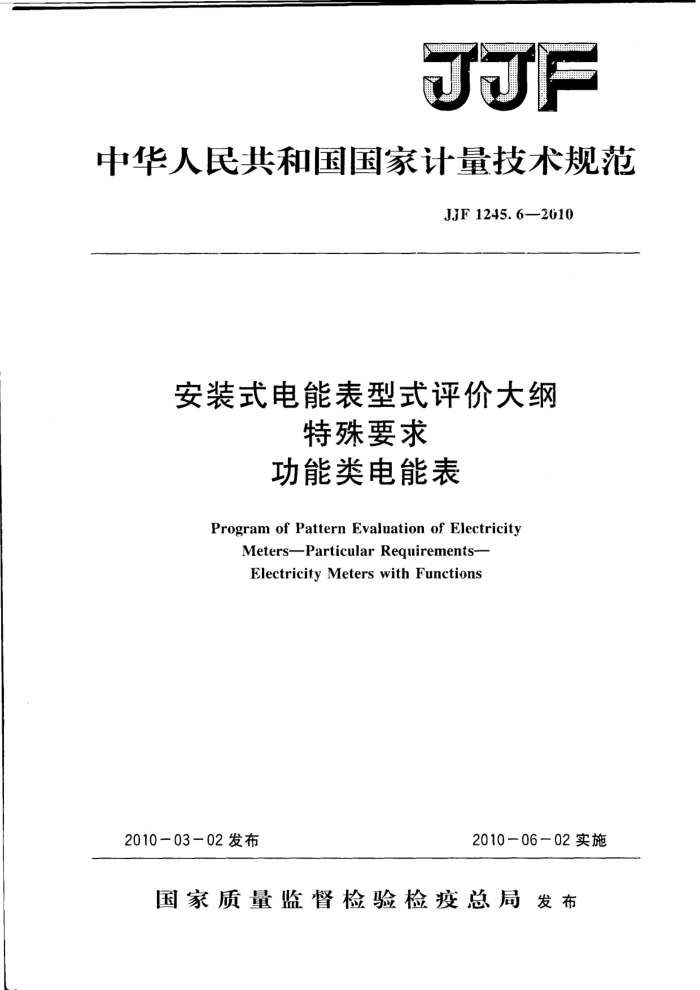

JJF
中华人民共和国国家计量技术规范
JJF1245.6—2010
安装式电能表型式评价大纲
特殊要求功能类电能表
Program of Pattern Evaluation of Electricity
Meters--ParticularRequirements- Electricity Meters with Functions
2010-06—02实施
2010—03-02发布
国家质量监督检验检疫总局发布 JJF1245.6—2010
安装式电能表型式评价大纲
-
特殊要求功能类电能表
JJF1245.6—2010
Program of Pattern Evaluation of Electricity
Meters--ParticularRequirements- ElectricityMeters withFunctions
本规范经国家质量监督检验检疫总局于2010年3月2日批准，并自
2010年6月2日起施行。
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院参加起草单位：中国计量科学研究院
中国电力科学研究院浙江正泰仪器仪表有限责任公司浙江省电力试验研究院江苏省计量科学研究院
本规范由全国电磁计量技术委员会负责解释
标准分享网wbzfxwcom免费下载 JJF1245.6—2010
本规范主要起草人：
朱中文（浙江省计量科学研究院）郑荐中（浙江省计量科学研究院）金文革（浙江省计量科学研究院）
参加起草人：
李敏（中国计量科学研究院）宗建华（中国电力科学研究院）刘得新（浙江正泰仪器仪表有限责任公司）姚 飞力（浙江省电力试验研究院）陈道升（江苏省计量科学研究院） JJF1245.6—2010
引言
本部分是关于安装式电能表的功能部分型式评价的方法标准，必须与JJF1245.1一
2010《安装式电能表型式评价大纲 通用要求》、JJF1245.2一2010《安装式电能表型式评价大纲特殊要求机电式有功电能表（0.5、1和2级）》、JJF1245.3-2010《安装式电能表型式评价大纲 特殊要求 交静止式有功电能表（0.2S、0.5S、1和2级）》、 JJF1245.4-2010《安装式电能表型式评价大纲特殊要求机电式无功电能表（2和3 级）》以及JJF1245.5-2010《安装式电能表型式评价大纲特殊要求静止式无功电能表（2和3级）》配合使用，其内容基本参照GB/T17215.301一2007《多功能电能表 特殊要求》、GB/T15284-2002《多费率电能表特殊要求》以及GB/T18460.3--2001 《IC卡预付费售电系统第3部分：预付费电度表》的标准要求编制而成。 JJF1245.6—2010
安装式电能表型式评价大纲
特殊要求功能类电能表
1范围
本大纲适用于频率为50Hz或60Hz的单相和三相多功能电能表、预付费电能表以及多费率电能表等功能类电能表（以下简称仪表）的型式评价
本大纲不适用于接线端电压超过600V（多相仪表为线对线电压）的仪表、携带式仪表、仪表计度器的数据接口及标准仪表。对架装式仪表，本部分不涉及其机械性能 2引用文献
JJF1001-1998 通用计量术语及定义 JJF1002---1998 国家计量检定规范编写规则 JJF10152002 计量器具型式评价和型式批准通用规范 JJF1016-2009 计量器具型式评价大纲编写导则 JJF1245.1—2010 安装式电能表型式评价大纲通用要求 JJF1245.2 -2010 安装式电能表型式评价大纲特殊要求 机电式有功电能表
（0.5、1和2级）
JJF1245.3--2010 安装式电能表型式评价大纲 特殊要求 静止式有功电能表（0.2S、0.5S、1和2级）
JJF1245.4—2010 安装式电能表型式评价大纲 特殊要求 机电式无功电能表（2和3级）
JJF1245.5—2010 安装式电能表型式评价大纲 特殊要求 静止式无功电能表（2和3级）
JJG307—2006 机电式交流电能表 JJG596--1999 电子式电能表 GB/T152842002多费率电能表特殊要求 GB/T17215.301--2007多功能电能表特殊要求 GB/T17215.323--2008交流电测量设备特殊要求第23部分：2级和3级静
止式无功电能表（idtIEC62053-23：2003）
GB/T17215.421一2008交流测量费率和负荷控制第21部分：时间开关的特殊要求
GB/T18460.3一2001IC卡预付费售电系统第3部分：预付费电度表上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是标明年号的引用文
1
标准分享网bzfxwcom免费下载 1 1
JJF1245.6—2010
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不标明年号的引用文件，其最新版本适用于本大纲 3术语
见JJF1245.1。
4概述
见JJF1245.1。
5申请单位应提交的技术资料和试验样机
按JJF1245.1的规定。 6法制管理要求
按JJF1245.1的规定。
7计量要求
除应满足JJF1245.2、JJF1245.3、JJF1245.4以及JJF1245.5规定的计量要求外，仪表还应该满足以下要求。 7.1其它电参量的测量准确度
具有电压、电流以及功率等其它电参量测量功能的仪表，电参量准确度应满足以下要求：
有功功率和无功功率的等级指数应与其相应的有功电能和无功电能的等级指数一
致。仪表测量电压、电流有效值以及频率的准确度的等级应不低于1级：相位和cOs （无功sin）的测量准确度等级应不低于2级。 7.2需量的测量准确度
具有需量测量功能的仪表，需量测量准确度等级指数应与其有功电能的准确度等级指数一致。 7.3时钟的准确度 7.3.1时钟计时准确度
参比温度下，仪表在参比电压时内部时钟计时准确度应优于0.5s/d；依靠工作储备，内部时钟计时准确度应优于1s/d。 7.3.2时钟计时准确度随温度变化影响
时钟计时准确度随温度的改变量每24h应小于0.15s/℃。 7.4费率寄存器示值的组合误差
各费率寄存器电能示值（增量）的组合误差应满足下式要求：
IAW-（AWu.+AWD+.+Wu）I≤(n-1)X10
(1)
2 JJF 1245.6-2010
式中： AW.，AWn.，.，AW-.试验时间内费率1.2.，n对应的各费率寄存器的电能
△Wp-.-试验时间内总电能增量（kWh或kvarh）；
增量（kWh或kvarh）；
β.一-总电能寄存器小数位数。
7.5剩余电量递减准确度
具有预付费功能的仪表、仪表累计用电量增加数与剩余电量减少数之差应不大于计度器的一个最小分辨力值的计量单位。 7.6仪表常数
对于多功能仪表，仪表常数还应满足下式要求：
60X10
k>1. 5 ×m×0.×0. 01 ×1
(2)
式中k-— 仪表常数（imp/kWh或imp/kvarh）；
U. 参比电压； [-—参比电流I。（I）；
仪表测量元件数。
8技术要求
8.1# 机械要求
除满足JJF1245.1、JJF1245.2、JJF1245.4的机械要求外，仪表还应该满足以下要求。 8.1.1结构及部件要求
在不打开表盖条件下能够对仪表功能进行设置，并有软件和硬件双重措施防止非授权人员输入数据或进行其它操作。
按键操作应灵活可靠，无卡死或接触不良现象。 8.1.2卡座
具有预付费功能，且以IC卡为介质的仪表，卡座应满足以下要求： a）触点压力卡座读写头触点对IC卡的每一个触点的压力应保证满足接触点不可大于0.6N，
在插拔过程中，卡座不应损坏IC卡和集成电路
b）接触电阻于净IC卡的触点与干净的卡座触点的接触电阻应不大于100mQ。 c）短路保护卡座应具有承受触点间短路的能力，不论短路时间长短，短路触点数量多少，均不
应损坏卡座或引起功能上的改变。
d）电源通断保护已插入IC卡的卡座出现突然通断电现象时，接触触点上不应出现引起IC卡误操作
的信号。
3
