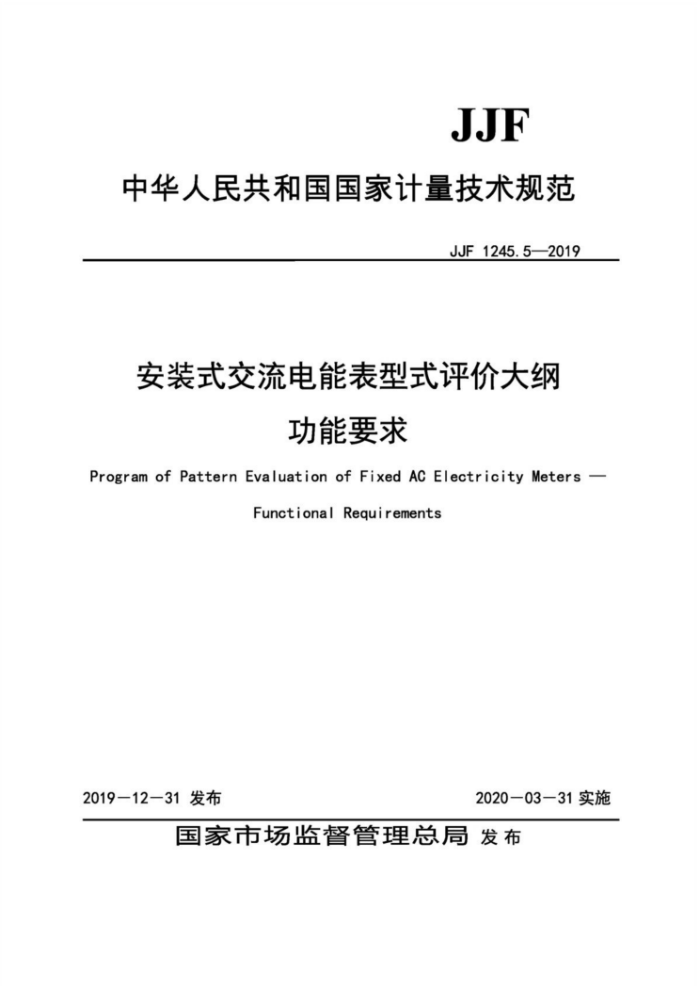

JJF
中华人民共和国国家计量技术规范
JJF1245.5—2019
安装式交流电能表型式评价大纲
功能要求
Program of Pattern Evaluation of Fixed Ac Electricity Meters
FunctionalRequirements
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1245.5—2019
安装式交流电能表型式评价大纲功能要求 Program of Pattern Evaluation of Fixed AC Electricity Meters FunctionalRequirements
JJF1245.5-2019 部分代警JJF1245.1~6-2010
归口单位：全国电磁计量技术委员会主要起草单位：浙江省计量科学研究院
中国电力科学研究院
参加起草单位：浙江正泰仪器仪表有限责任公司
本规范委托全国电磁计量技术委员会负责解释
1 JJF1245.5—2019
本规范主要起草人：
金文革 （浙江省计量科学研究院）罗冉冉 （中国电力科学研究院）李明 （浙江省计量科学研究院）
参加起草人：
段晓萌 （中国电力科学研究院）陈婧 （浙江省计量科学研究院）冯学礼 （浙江正泰仪器仪表有限责任公司）朱中文 （浙江省计量科学研究院）
- JIF1245.5-2019
目录
引言， 1花圈.. 2 引用文件。... 3 术语.. 颜城...·
II 1
4 5法制管理要求 6功能要求...
6.1电能计量与存储 6.2最大诺量测量 6.3多费率. 6.4时钟.. 6.5费控.... 6.6 数据通信 6.7 事件记录 6.8 清零.· 6.9 冻结.. 6.10 负截记录. 6.11 谐波电能测量整式评价项目表，
3 3
?
4
5 6
7 8 申请单位应提交的技术资料和试验样机 9
型式评价的条件和方法 9.1 通用试验条件. 9.2 电能计量与存储 9.3 最大需量测量 9.4 多费率 9.5 时钟， 9.6 费控.. 9.7 数据通信， 9.8 事件记录 9.9 清零 9.10 冻结. 9.11 负截记录， 9.12 谐波电能测量 10塑式评价记录格式附录A试验项目列表。 附录B文档资料格式。
O
.10 .10 11 .11 ..12 .12 .12 .12 13 .14
u JJF1245.5—2019
引言
《安装式交流电能表型式评价大纲》参照国际建议OIMLR46-1/-2：2012和GB/T
17215系列国家标准的内容，并按照JF1016-2014《计量器具型式评价大纲编写导则》 的要求编制而成。包含如下5个部分：
—JF1245.1-2019《安装式交流电能表型式评价大纲有功电能表》；一JF1245.2-2019《安装式交流电能表型式评价大纲软件要求》； JJF1245.3-2019 《安装式交流电能表型式评价大纲无功电能表》： —JJF1245.4-2019 9《安装式交流电能表型式评价大纲特殊要求和安全要求》；一JJF1245.5-2019《安装式交流电能表型式评价大纲功能要求》。 在使用《安装式交流电能表型式评价大纲》进行交流电能表的型式评价试验时，应
根据电能表的特征选择大纲相应的部分。
本系列大纲替代原系列大纲JJF1245.1~6-2010，与JJF1245.1~6-2010相比，主要变化如下：
一采用新的框架结构：不再采用通用要求-特殊要求的结构。以国际建议OIMLR 46-1/-2：2012为主，增加GB/T17215系列国家标准的相关内容。JJF1245.1-2019和JF 1245.2-2019基本涵盖了OIMLR46-1/-2：2012的内容；JJF1245.3-2019参照了国家标准中无功电能表计量和技术要求的内容，按照JJF1245.1-2019的架构编写；JJF 1245.4-2019按照JJF1245.1-2019和JJF1245.3-2019未涉及但国家标准包含的计量和技术要求以及安全相关要求的内容编写；JJF1245.5-2019在JJF1245.6-2010的基础上修订。
-增加了软件要求：JJF1245.2-2019参照国际建议OIMLR46-1/-2：2012计量性
能保护章节的内容，结合我国电能表的技术特点和管理要求对电能表提出软件要求，并给出验证方法。
-增加和修改了计量和技术要求：增加了耐久性、高次谐波、差模电流干扰、电
流快速变化、振铃波等项目，修改了电压和电流谐波、恒定磁场、射频电磁场辐射、电压暂降和短时中断、振动、阳光辐射防护、防水等试验项目。
本系列大纲历次版本发布情况为： JF1245.1-2010《安装式电能表型式评价大纲通用要求》 JF1245.2-2010《安装式电能表型式评价大纲特殊要求机电式有功电能表(0.5、1
II JJF1245.5—2019
和2级）》
JJF1245.3-2010 《安装式电能表型式评价大纲特殊要求静止式有功电能表(0.2S、 0.5S、1和2级）》
JJF1245.4-2010 《安装式电能表型式评价大纲特殊要求机电式无功电能表（2和 3级）》
JJF1245.5-2010 《安装式电能表型式评价大纲特殊要求静止式无功电能表（2和 3级）》
JJF1245.6-2010 《安装式电能表型式评价大纲特殊要求功能类电能表》
JJF1245.5-2019主要参照GB/T17215.301-2007、GB/T15284-2002以及GB/T 18460.3-2001等标准的内容编制，并在JJF1245-2010《安装式电能表型式评价大纲特殊要求功能类电能表》的基础上修订而成。
II JJF1245.5—2019
安装式交流电能表型式评价大纲功能要求
1范围
《安装式交流电能表型式评价大纲功能要求》（以下简称本规范）适用于频率为
50Hz或60Hz单、三相安装式有功电能表（以下简称仪表)功能要求部分的型式评价
本规范不适用于标称电压超过600V(多相仪表为线对中线电压）的仪表、用于连接电子式互感器（GB/T20840.8-2007）的仪表、用于连接低压电流传感器（EC61869-10： 2018）的仪表、携带式仪表、标准电能表及仪表寄存器的数据接口。 2引用文件
JF1245.1-2019安装式交流电能表型式评价大纲有功电能表 JF1245.2-2019安装式交流电能表型式评价大纲软件要求 JF1245.3-2019安装式交流电能表型式评价大纲无功电能表 GB/T15284-2002多费率电能表特殊要求 GB/T17215.301-2007多功能电能表特殊要求 GB/T17215.302-2013交流电测量设备特殊要求第2部分：静止式谐波有功电能
表
GB/T18460.3-2001IC卡预付费售电系统第3部分：预付费电度表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范。 3术语
JF1245.1-2019中有关定义以及下列术语和定义适用于本规范。 3.1需量demand
规定时间内的平均功率。 3.2需量周期demandinterval
测量平均功率的连续相等的时间间隔。 3.3最大需量maximumdemand
在规定的周期或结算周期内记录的需量的最大值。 3.4区间式需量blockintervaldemand
在一个没有时段重叠的需量周期内记录的需量。
3.5滑窗（差）时间slidingwindow（rolling-interval)time
依次递推用来测量最大需量的小于需量周期的时间间隔。 3.6滑窗（差）式需量slidingwindow(rolling-interval)demand
1 JJF1245.5—2019
按设定的滑窗（差）时间递推的需量周期内记录的需量。
3.7冻结freeze
存储特定时刻重要数据的操作。 3.8时段timeconsumption
将一天中的24h划分成的若干时间区段。 3.9费率rates
多费率仪表中，与时段相对应的计算电费的价格体系。 3.10介质intermediary
用于在售电系统与仪表之间以某种方法传递信息的媒体。根据使用不同，可以将介质分为两类：固态介质和虚拟介质。 3.11固态介质solidintermediary
具备合理的电气接口，具有特定的封装形式的介质，如接触式IC卡、非接触式IC
卡（又称射频卡）等。 3.12虚拟介质virtualintermediary
采用非固态介质传输信息的介质，可以为电力线载波、无线电、电话或线缆等。 3.13剩余金额chargebalance
在仪表中记录的可供用户使用的电费金额，该金额应大于等于零。 3.14透支金额overdraft
用户已使用但未缴纳电费的金额值，该值小于零。 3.15透支门限金额limitingoverdraft
允许用户合法使用的最大透支金额。
3.16报警金额limitingcharge
剩余金额的报警值，当剩余金额小于等于报警值时，仪表给出声、光或其他报警。 3.17阶梯电量steppowerquantity
在一个约定的用电结算周期内，把用电量分为两段或多段，每一分段对应一个单位电价；单位电价在分段内保持不变，但是可随分段不同而变化。 3.18阶梯电价steptarif
针对阶梯电量制定的单位电价。
4概述
见JF1245.1-2019第4章。 5法制管理要求
见JJF1245.1-2019第5章。
2
