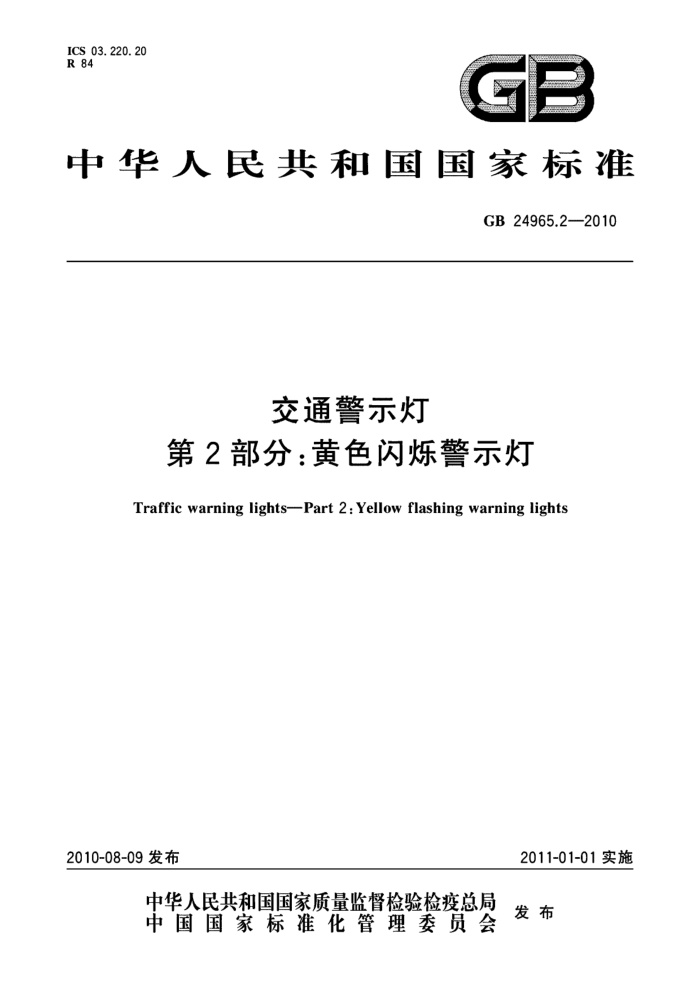

ICS 03.220.20 R 84
GB
中华人民共和国国家标准
GB24965.2-2010
交通警示灯
第2部分：黄色闪烁警示灯
Traffic warning lights-Part 2 : Yellow flashing warning lights
2010-08-09发布
2011-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB24965.2—2010
前言
本部分的5.4、5.5、5.6为强制性，其余为推荐性。 GB24965《交通警示灯》分为四个部分： —第1部分：通则；一第2部分：黄色闪烁警示灯； —第3部分：雾灯；一第4部分：临时安全警示灯。 本部分为GB24965的第2部分。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223)提出并归口。 本部分起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心、北京中交华安科
技有限公司。
本部分主要起草人：李洪琴、丁伟智、马志功、蒋海峰、王磊、崔晗晶、陈建。
I GB24965.2—2010
交通警示灯
第2部分：黄色闪烁警示灯
1范围
GB24965的本部分规定了黄色闪烁警示灯的构成、分类与命名、技术要求、测试方法、检验规则和标志、包装、运输及贮存。
本部分适用于道路危险路段上设置的黄色闪烁警示灯。 2规范性引用文件
下列文件中的条款通过GB24965的本部分的引用而成为本部分的条款。凡是注目期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB45992007汽车用灯丝灯泡前照灯（ECER1：1998，NEQ） GB14887—2003道路交通信号灯 GB/T24965.1—2010交通警示灯 厂第1部分：通则
3术语和定义
下列术语和定义适用于本部分。
3. 1
基准轴 geometric axis 垂直于出光面的水平投影面并通过出光面几何中心的一条直线。 [GB14887—2003,定义3.2]
3. 2
遮沿侧夹角sideinclinationofvisor 通过出光面中心的水平截面所截取遮沿的线段顶点与出光面中心连线的夹角。
3.3
遮沿 visor 安装在黄色闪烁警示灯发光单元外沿，用来减小由于外来光源对黄色闪烁警示灯光学效果的干扰，
增加信号的明暗对比度和色彩饱和度的挡板。 3. 4
黄色闪烁警示灯yellowflashingwarninglights 设置在道路危险路段，通过黄色闪烁的视觉刺激方式，警示驾驶人员，以保证交通安全的灯光信号
装置。 4构成和分类 4.1构成
黄色闪烁警示灯由光源、控制部件、灯罩、遮沿、外壳和安装连接件等构成。 4.2分类 4.2.1按发光单元透光面尺寸可分为200mm型、9300mm型和400mm型。 4.2.2按供电方式分类应符合GB/T24965.1一2010中3.2的要求。
1 GB24965.2—2010
4.2.3按光源类型分为发光二极管型、白炽灯型和其他光源型。 4.3型号
产品型号表示如下： -HS--
光源类型：1——发光二极管光源；2——白炽灯光源；3一一其他光源规格，有效透光面积尺寸单位为毫米（mm）黄色闪烁警示灯生产企业标志，一般用大写字母
5技术要求
5.1适用条件
应符合GB/T24965.1—2010中4.1的要求。 5.2材料和外观
应符合GB/T24965.1—2010中4.2的要求。 5.3遮沿要求
带有遮沿的黄色闪烁警示灯，其遮沿长度应不小于发光面透光尺寸的1.25倍，遮沿侧夹角应小于 80°，遮沿包角应不小于270°。 5.4光学性能 5.4.1调光功能
根据环境照度，黄色闪烁警示灯应能进行白天和夜间二级自动调光。 5.4.2光强 5.4.2.1 黄色闪烁警示灯二级调光状态时，在基准轴线上的光强应符合表1的规定。
表1黄色闪烁警示灯发光面在基准轴线上的光强
光强/cd
调光级别
I nin 600 150
Imex 3000 300
白天夜间
5.4.2.2 黄色闪烁警示灯光强分布应符合图1的规定。
0水平肉左/（°）
B水平肉右/（"）
20
20
30
10
30
10
A3100%
: : :
::: 50%
..
c
12. 5%
+.
.
20
①g直向下/（"）
注1：6表示以基准轴为中心分别向左、向右和向下偏移的角度，单位为度（）。 注2：A、B、C、D表示以基准轴为中心，不同观测角的区域划分。 注3：100%、50%、12.5%、7.5%表示所在区域内光强不得小于表1所规定的基准轴最小光强的百分数
图1黄色闪烁警示灯光强分布图
2 GB24965.2—2010
5.4.3色度性能 5.4.3.1黄色闪烁警示灯应使用黄色，不应使用其他图案和文字。 5.4.3.2黄色闪烁警示灯的色品坐标应在以表2中坐标点为顶点的四边形区域内，图2为色品坐标图。
0. 9
0.8
-
0. 7
0. 6
0.5 1
T
0. 4
I
0. 3
0. 2
0. 1
0+ 0
0. 1
0. 2
0. 4
0. 5
0. 7
0. 8
0. 3
0. 6
图2 黄色闪炼警示灯灯光颜色色品坐棕图
表2 2黄色闪烁警示灯灯光颜色边界线交点色品坐标
色度坐标
交叉点 E F G H
r 0.536 0. 547 0.613 0.593
y 0. 444 0. 452 0. 387 0.387
5.5动态视认性能
黄色闪烁警示灯的白天动态视认距离应不低于250m；夜间动态视认距离应不低于500m。 5.6闪烁频率
黄色闪烁警示灯的闪烁频率应为（45士5）次/min，闪烁的亮暗时间比应为1：1。 5.7 供电要求与安全
应符合GB/T24965.1—2010中4.3的要求
3
