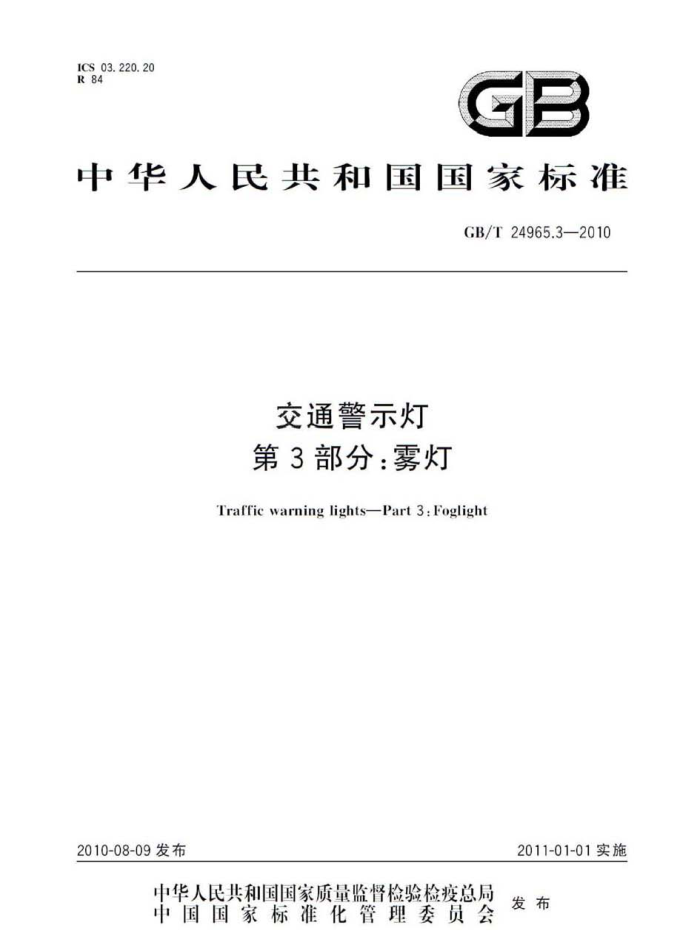

ICS03.220.20 R84
GB
中华人民共和国国家标准
GB/T24965.3—2010
交通警示灯第3部分：雾灯
Traffic warning lights--Part3:Foglight
2010-08-09发布
2011-01-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T24965.3-—2010
前 言
GB24965《交通警示灯》分为四个部分：
第1部分：通则；一第2部分：黄色闪烁警示灯：第3部分：雾灯；一第4部分：临时安全警示灯。 本部分为GB24965的第3部分。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心、公路交通安全实
-
验室、北京中交华安科技有限公司。
本部分主要起草人：方正、于江浩、王晓、张智勇、朱传征、李洪琴、孙岳。
I GB/T24965.3—2010
交通警示灯第3部分：雾灯
1范围
GB24965的本部分规定了雾灯的分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本部分适用于具有交通警示、诱导作用的雾灯
2规范性引用文件
下列文件中的条款通过GB24965的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分.然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本部分。
GB127081991 航标灯光信号颜色（eqv.IALA建议：1977） GB/T24965.1-2010交通警示灯第1部分：通则
交通警示灯第2部分：黄色闪烁警示灯
GB/T24965.22010
3术语和定义
bzfxw.com
下列术语和定义适用于本部分
3.1
雾灯foglight 安装在收费岛岛头或高速公路雾区两侧防护栏外等位置，用于雾天或其他异常天气条件下诱导驾
驶员安全行驶的装置。 3.2
基准轴 geometricaxis 垂直于雾灯出光面并通过出光面几何中心的一条直线。 [GB14887—2003.定义3.2]
3.3
占空比dutyeycle 在一串理想的脉冲序列中，正脉冲的持续时间与脉冲总周期的比值，本部分指每次闪烁中雾灯点亮
时间与闪烁总周期的比值。 4分类
除满足GB/T24965.12010中3.2的要求外。对于雾灯，还可按以下方法分类： a) 按雾灯发光单元透光面尺寸分为200mm.300mm： b) 根据雾灯工作方式不同可分为：
1）闪烁频率与发光强度不可调式普通型雾灯： 2）闪炼频率与发光强度可调或自适应式节能型雾灯
1 GB/T24965.3—2010
5技术要求
5.1适用条件
应符合GB/T24965.1-2010中4.1的要求。 5.2材料和外观
应符合GB/T24965.1-2010中4.2的要求。 5.3光学性能 5.3.1光强 5.3.1.1普通型露灯
a）雾灯在基准轴线上的光强应不小于1000cd； b）雾灯光强分布应符合GB24965.22010中5.4.2.2的要求。
5.3.1.2 节能型雾灯
a) 雾灯光强等级及基准轴线上的光强应满足表1要求： b) 雾灯光强等级为"1"时.光强分布应符合GB24965.22010中5.4.2.2的要求。
5.3.2色度
雾灯的光色要求为穿透性能较好的黄色，色度性能应符合GB127081991中2.2.2、2.2.3的要求。 5.4闪烁频率 5.4.1普通型雾灯
普通型雾灯闪烁题率应为：60次/分~120次/分，占空比为1：4~1：2。 5.4.2节能型雾灯
节能型雾灯闪烁频率可分为表1中几个等级。
表1 节能型雾灯光强及闪烁频率
能见度./m <50 ≤100 ≤150 ≤200 ≤300 ≥300
闪烁频率/（次/min）
光强等级
基准轴光强/ed
占空比
≥1000 700~800 600~700 500~600 400~500
150~180 120~150 90~120 60~90 30~60 常灭
1 2 3 4 5 6
1:4~1:2
各“光强等级“给出参考能见度 5.5开关指示功能
雾灯应有开关指示功能.以标明雾灯的工作状态。 5.6供电安全与要求
应符合GB/T24965.1-2010中4.3的要求。 5.7密封防护性能
应符合GB/T24965.1-2010中4.4的要求。 5.8环境适应性能
应符合GB/T24965.12010中4.5的要求。
2 GB/T24965.3—2010
6 试验方法 6.1 试验条件
按GB/T24965.1—2010中5.1的相关规定进行 6.2 材料和外观
按GB/T24965.1—2010中5.2的相关规定进行 6.3光学性能 6.3.1光强
按GB24965.2—2010中6.4的相关规定进行。 6.3.2色度
按GB24965.22010中6.4的相关规定进行。 6.4闪烁频率 6.4.1普通型雾灯
用频率计、示波器等仪器检测，也可采用秒表和目测进行。 6.4.2节能型雾灯
用频率计、示波器等仪器检测，当闪烁频率较低时，也可采用秒表和目测进行。 6.5开关指示功能
目视检查。 6.6供电安全与要求
按GB/T24965.1—2010中5.3的相关规定进行 6.7 密封防护性能
按GB/T24965.12010中5.4的相关规定进行 6.8环境适应性能
按GB/T24965.1—2010中5.5的相关规定进行 7 检验规则 7.1 型式检验
应符合GB/T24965.1-—2010中6.2的相关规定，型式检验的项目及顺序按表2规定
表2雾灯检验项目技术要求
序号 1 2 3 4
项目名称材料和外观光学性能闪烁颜率开关指示功能供电安全与要求密封防护性能环境适应性能
试验方法 6.2 6.3 6.4 6.5 6,6 6.7 6.8
型式检验 V V
出厂检验 V
5.2 5.3 15.4 15.5 5.6 5.7 5.8
V m V V O x
V
V5
V V V
6 7 注：V为检验项目，X为不检验项目，O为选做项目。
3
