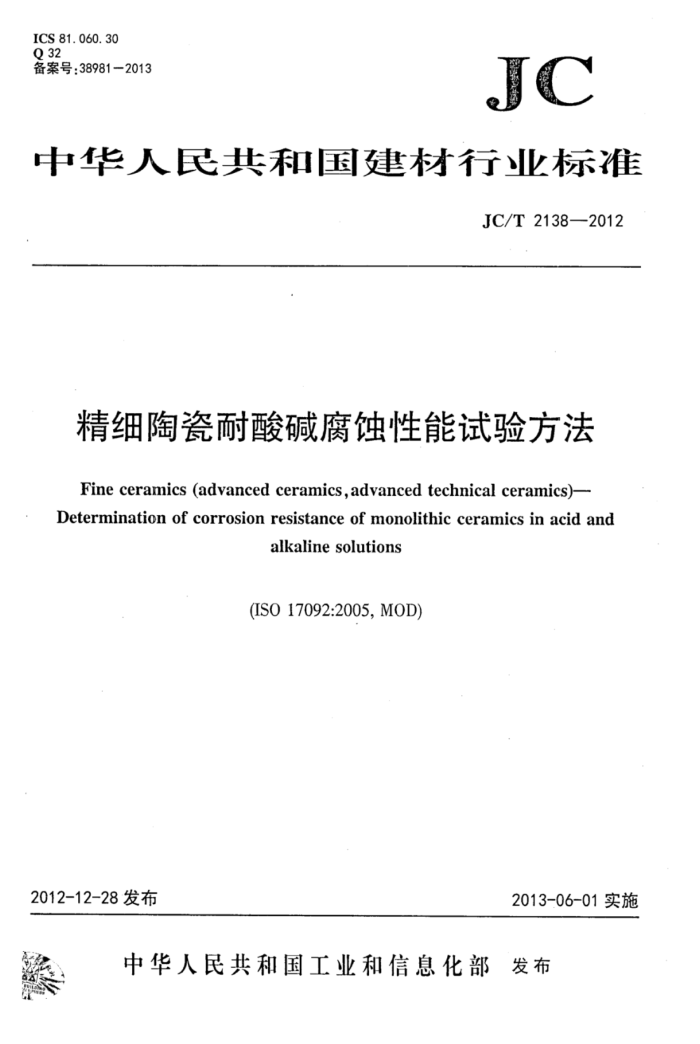

ICS 81.060.30 Q32 备案号：38981-2013
JC
中华人民共和国建材行业标准
JC/T2138—2012
精细陶瓷耐酸碱腐蚀性能试验方法
Fine ceramics (advanced ceramics,advanced technical ceramics)- Determination of corrosion resistance of monolithic ceramics in acid and
alkalinesolutions
(IS0 17092:2005, MOD)
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国建材行业标准
精细陶瓷耐酸碱腐蚀性能试验方法
JC/T2138—2012
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×12301/16印张0.5字数13千字 2013年3月第一版2013年3月第一次印刷
印数1400定价14.00元
书号：155160·193
*
编号：0848
网址：www.standardcnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2138—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准修改采用IS017092：2005《精细陶瓷（先进陶瓷、先进技术陶瓷)一耐酸碱腐蚀性能试验方
法》，
本标准与IS017092:2005的技术性差异及其原因如下：
简化了第1章的陈述并删除附注；关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
用GB/T21389代替了ISO3611和IS06906（见4.4，4.6)：用修改采用国际标准的GB/T6682代替了IS03696（见5)：用修改采用国际标准的GB/T6569代替了IS014704：2000（见7.2，7.5）：用GB/T16491代替了IS07500-1（见4.4)：用非等效采用国际标准的GB/T625和GB/T629代替了ISO6353-2（见5)：
.
-
删除3.2有关弯曲强度的定义：确定了4.1中酸性腐蚀用玻璃烧瓶，碱性腐蚀用聚四氟乙烯烧瓶：有关微沸状态的要求移至 7.3；删除了4.1注；一删除了4.4注；增加了腐蚀前样品弯曲强度的测试（见7.2)；删除了7.5。 本标准还做了下列编辑性修改：
一用小数点“，”代替作为小数点的逗号“，删除了国际标准的前言；一删除了资料性附录和名录。
本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本标准主要起草单位：中国科学院上海硅酸盐研究所、淄博裕邦无机材料科技有限公司、华东师范
大学、中国建筑材料联合会、中国建筑材料科学研究总院、山东工业陶瓷研究设计院有限公司、清华大学、上海市新材料协会。
本标准主要起草人：蒋丹宇、冯涛、李蕾、周丽玮、高建华、包亦望、吴萍、徐海芳、徐兵、黄德信、李雨林、夏金峰、龚江宏、李强、陈调娣。
本标准为首次发布。
- JC/T2138—2012
精细陶瓷耐酸碱腐蚀性能试验方法
1范围
本标准规定了精细陶瓷在酸碱溶液（如硫酸、氢氧化钠溶液）中耐腐蚀性能试验方法的术语和定义、 仪器设备、腐蚀溶液、试样、试验方法、计算和检测报告。
本标准适用于块体精细陶瓷，其他无机非金属材料也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T625化学试剂硫酸 GB/T629 化学试剂氢氧化钠 GB/T6569一2006精细陶瓷弯曲强度试验方法 GB/T6682分析实验室用水规格和试验方法 GB/T 16491 电子式万能试验机 GB/T21389 游标、带表和数显卡尺
3术语和定义
下列术语和定义适用于本文件。
3. 1
耐酸碱腐蚀性 生corrosionresistance 精细陶瓷材料抵抗外界环境化学侵蚀的能力。
4仪器设备
4.1腐蚀试验装置 4.1.1 试验容器
玻璃冷凝器用磨砂接头连接于容积为1L玻璃烧瓶(酸性溶液)或聚四氟乙烯烧瓶(碱性溶液）。 4.1.2加热装置
带调温旋钮的电热套。 4.2干燥装置
能够保持温度于105℃～120℃，并使试样达到恒重。 JC/T2138—2012 4.3弯曲强度试验机
符合GB/T16491所规定的材料试验机。 4.4 弯曲强度夹具
符合GB/T6569-2006中3点或4点弯曲试验的规定。 4.5千分尺
符合GB/T21389规定，精度为0.002mm。 4.6游标卡尺
符合GB/T21389规定，精度为不低于0.05mm。 4.7分析天平
精度为0.1mg。 5腐蚀溶液
硫酸或氢氧化钠溶液作为腐蚀溶液。采用符合GB/T625的分析纯硫酸和符合GB/T6682的蒸馅水或去离子水配置浓度为3.0mo1/L的硫酸溶液；采用符合GB/T629的分析纯氢氧化钠和符合GB/T6682 的蒸馏水或去离子水配置浓度为6.0mo1/L氢氧化钠溶液。每次腐蚀实验推荐使用0.5L腐蚀溶液。
6试样
腐蚀试验用试样的制备应符合GB/T6569一2006第6章的要求。每次腐蚀试验，同一样品至少需要 10根试样，另外至少10根试样用于测量腐蚀前弯曲强度。试样应做好不影响试验结果的便于区分的标记。
7试验方法
7.1试样尺寸及质量测定 7.1.1尺寸测定
使用千分尺多点测量每根试样的宽度、厚度，使用游标卡尺测量总长度，使用游标卡尺多点测量圆片的直径和厚度。 7.1.2质量测定
试样经充分清洗，于105℃～120℃干燥至恒重，移至干燥器。冷至室温后，使用分析天平测定其质量。 7.2腐蚀前弯曲强度的测量
按照GB/T6569-2006的规定测定腐蚀前试样的弯曲强度。 7.3腐蚀试验
2
