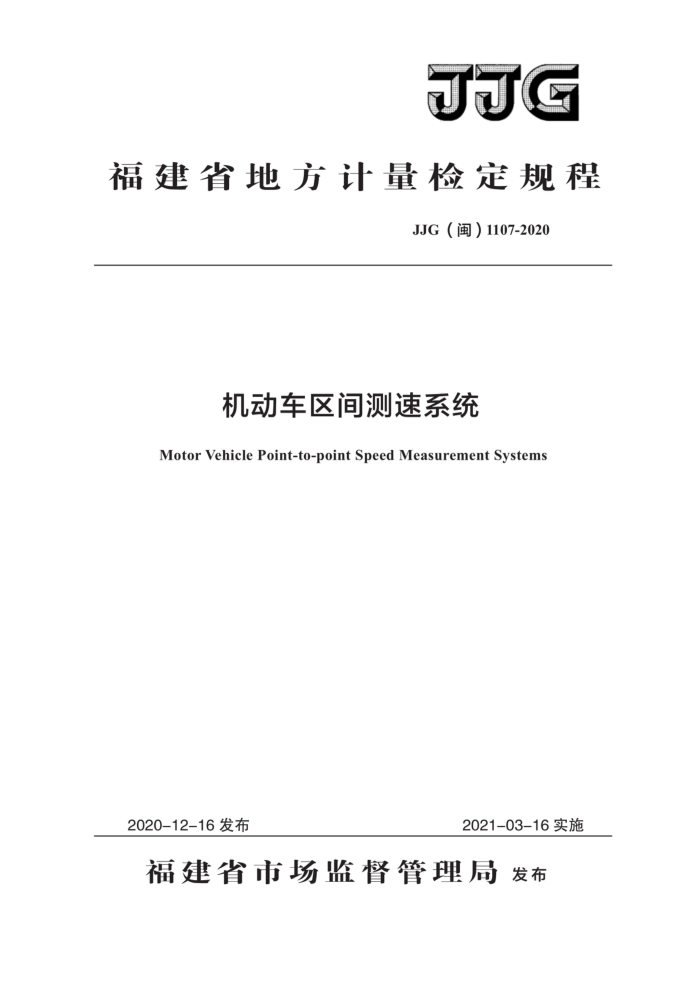

JJG
福建省地方计量检定规程
JJG（闽）1107-2020
机动车区间测速系统
MotorVehiclePoint-to-point Speed Measurement Systems
2020-12-16发布
2021-03-16实施
福建省市场监督管理局 发布 JJG（闽）1107—2020
机动车区间测速系统
检定规程
JJG（闽）1107－2020
VerificationRegulationofMotorVehicle
Point-to-point SpeedMeasurement Systems
本规范经福建省市场监督管理局于2020年12月16日批准，并自
2020年03月16日起施行。
归口单位：福建省市场监督管理局主要起草单位：福建省计量科学研究院参加起草单位：福建省公安厅交警总队
三明市计量所
本规范委托福建省计量科学研究院负责解释 JJG（闽）1107—2020
本规程主要起草人：
蔡开城 （福建省计量科学研究院）姚庆藻 （福建省计量科学研究院）
参加起草人：
马兴 （福建省计量科学研究院）林鑫 鉴（福建省公安厅交警总队）杨图强 （三明市计量所） JJG（闽）1107—2020
目录
引 言 1 范围 2 引用文件 3 术语 3. 1 机动车区间测速系统 3. 2 区间距离 3.3 模拟测速误差
1
..
概述 5 计量性能要求 5. 1 测速范围 5. 2 模拟测速误差 5.3 区间距离误差 5. 4 现场测速误差 6 通用技术要求 6. 1 外观 6.2 要求
4
2
2 2 2 2 2 2
3
?
计量器具控制 7. 1 检定条件 7. 2 检定项目 7.3 检定方法 7. 4 检定结果的处理 7. 5 检定周期附录A 机动车区间测速系统检定记录（格式）附录 B 机动车区间测速系统检定证书／检定结果通知书内页（格式） 10
7
3
3
3
4
6 6 7
I JJG（闽）1107—2020
引言
本规程依据JJF1001《通用计量术语及定义》、JJF1002《国家计量检定规程编写规则》、JJF1059.1《测量不确定度评定与表示》为基础性系列规范制定，本规程主要参考 JJG527《固定式机动车雷达测速仪》、GB/T21255《机动车测速仪》、GA/T959《机动车区间测速技术规范》编制而成。
本规程为首次发布。
I JJG（闽）1107—2020
机动车区间测速系统检定规程
1范围
本规程适用于区间距离为（0.5～50）km的机动车区间测速系统的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件。 JJG 527 固定式机动车雷达测速仪 GB/T21255机动车测速仪 GA/T 959 机动车区间测速技术规范
3术语
GB/T21255、GA/T959界定的及以下术语和定义适用于本规程。 3.1机动车区间测速系统motorvehiclepoint-to-pointspeedmeasurementsystems
在道路上布设两个固定监控点，使两点之间构成唯一确定的行驶路段，通过测量机动车驶过该路段的时间间隔，计算得出机动车的平均行驶速度，并自动记录相关信息的测速系统。 3.2区间距离sectiondistance
机动车通过测速区间的路程。
3.3模拟测速误差simulating speed measurement error
机动车区间测速系统的速度值与模拟标准速度值的差。
4概述
机动车区间测速系统（以下简称区间测速系统）通常由起点和终点的监控终端、时间同步系统、通信网络、中心控制设备及软件等组成。该系统在一段道路上布设两个固定监控点及相应的监控终端，两点之间构成一个行驶路段唯一、限速值恒定的测速区间。起点和终点的监控终端先后被同一行驶车辆触发，自动记录该车辆的通过时刻、车辆特征等信
1 JJG（闽）1107—2020
息，并通过通信网络传送到中心控制设备，由软件根据该车辆的区间行驶时间计算其平均速度。区间测速系统计算被测车辆平均速度的原理见公式（1）。
s t2 tj
(1)
xK
V=
式中：
-区间测速系统的平均速度，km/h；一区间测速系统区间距离设定值，m；
7
S
t—起点终端在计时开始的时刻示值，显示格式为：××h××min××s; t2 一一终点终端在计时结束的时刻示值，显示格式为：××h×Xmin××s; t2-t, 被测车辆的区间行驶时间，S； K . 单位换算常数，K=3.6km·s·m"·h。
5 计量性能要求
5.1 测速范围
至少应满足（20～180）km/h。 5.2模拟测速误差
<100km/h时，（-4~0）km/h； ≥100km/h时，（-4~0）%。
5.3区间距离误差
(-2~0)%。
5.4现场测速误差
<100km/h时，（-6~0）km/h； ≥100km/h时，（-6～0）%。
6通用技术要求
6.1外观
区间测速系统应有铭牌，标明产品名称、规格型号、编号、制造厂家、出厂日期等信
息。
2
