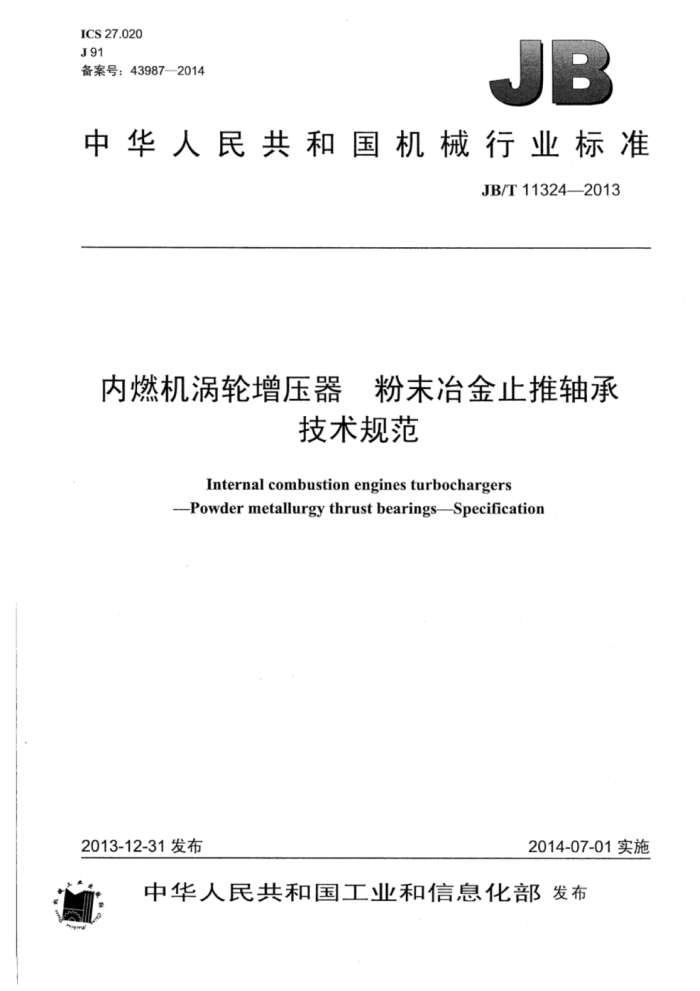

ICS27.020 J91 备案号：43987—2014
JB
中华人民共和国机械行业标准
JB/T11324—2013
内燃机涡轮增压器 粉未冶金止推轴承
技术规范
Internal combustion engines turbochargers -Powder metallurgy thrust bearings---Specification
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11324—2013
目 次
前言
1I
范围 2 规范性引用文件
技术要求 3.1 供货状态. 3.2 化学成分.. 3.3 力学性能 3.4 密度.. 3.5 尺寸和外形 3.6外观质量.. 3.7 其他要求.. 4质量保证规定 4.1 检验分类 4.2 质量一致性检验 4.3 检验方法 5交货准备 5.1包装、运输和贮存 5.2标志 5.3 质量证明文件表1 化学成分. 表2 力学性能. 表3 检验项目及要求
3 JB/T11324—2013
前 ·言
本标准按照GBT1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177)归口。 本标准起草单位：湖南天雁机械有限责任公司、长沙波德冶金材料有限公司、上海内燃机研究所、
无锡凯迪增压器配件有限公司、无锡科博增压器有限公司。
本标准主要起草人：李溪滨、王一棣、胡辽平、计维斌、丁志坚、陈云清、赵艳、廖云、陈超、施永强、沈艳、谢亚平、郭华。
本标准为首次发布。
II JB/T11324—2013
内燃机涡轮增压器 粉末冶金止推轴承 技术规范
1范围
本标准规定了内燃机涡轮增压器用粉末冶金止推轴承的要求、质量保证规定、交货准备等。 本标准适用于粉末冶金方法生产的内燃机径流式涡轮增压器用粉末冶金止推轴承（以下简称“止推
轴承”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T5163 烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含汕率和开孔率的
测定
GB/T7963 烧结金属材料（不包括硬质合金） 拉伸试样 GB/T7964 烧结金属材料（不包括硬质合金） 室温拉伸试验 JB/T8063（所有部分） 粉末冶金材料与制品化学分析方法
3技术要求
3.1供货状态
止推轴承以烧结毛坏或机械加工成品供货。 3.2化学成分
止推轴承的主要化学成分推荐采用表1的规定。
表1化学成分
化学成分（质量分数，%） Sn 5~7
Cu 余量
Zn 5~7
Pb 2~4
3.3力学性能
止推轴承的力学性能应符合表2的规定。 3.4密度
止推轴承的密度应不小于7.8g/cm。 JB/T11324-2013
表2力学性能
抗拉强度
伸长率5 % ≥2.0
布氏硬度 HBW2.5/62.5/30
MPa ≥220
70~90
3.5尺寸和外形
止推轴承的尺寸及外形按图样要求。 3.6外观质量
止推轴承表面不允许有掉边、掉角、孔洞、毛刺和锈斑等缺陷。 3.7其他要求
对止推轴承如有其他要求时，由承制方和订购方另行协商。
4质量保证规定
4.1检验分类
本规范规定的检验为质量一致性检验。 4.2质量一致性检验 4.2.1组批
止推轴承应成批提交验收。每批应由同一成分、同一生产工艺、同一状态、同一规格的止推轴承组
成 4.2.2检验项目及取样
订货单位抽验产品质量时，按GB/T2828.1的规定进行，质量一致性检验的项目、取样位置及数量应符合表3的规定。
表3：检验项目及要求
检验项目化学成分力学性能密度尺寸和外形外观质量
取样位置任意部分随炉试棒任意部分
取样数量 3件 3件 3件逐件检验逐件检验
要求的章条号
检验方法的章条号
3.3 3.4 3.5 3.6 3.7
4.3.1 4.3.2 4.3.3 4.3.4 4.3.5
4.2.3 3检验结果的判定 4.2.3.1 化学成分不合格时，判整批不合格。 4.2.3.2力学性能不合格时，应从该批中（含原检验不合格件）另取双倍数量的试样进行重复试验，若重复试验结果仍有不合格，判该批不合格。 4.2.3.3密度不合格时，应从该批中（含原检验不合格件）另取双倍数量的试样进行重复试验，若重
2 JB/T11324—2013
复试验结果仍有不合格，判该批不合格。 4.2.3.4尺寸及外形不合格时，判单件不合格。 4.2.3.5外观质量不合格时，判单件不合格。 4.3检验方法 4.3.1化学成分分析按JB/T8063进行。 4.3.2硬度试验按GB/T231.1的规定进行。拉伸试验按GB/T7964的规定进行，拉伸试样应符合 GB/T7963的规定。 4.3.3密度测定按GB/T5163进行。 4.3.4尺寸采用相应精度量具进行测量。 4.3.5外观质量用目视检查。
5交货准备
5.1 包装、运输和购存
止推轴承应置于木箱中，四周用减振填充物塞紧，并加盖紧固；止推轴承运输时应防潮：止推轴承应贮存在干燥通风处。 5.2标志
止推轴承包装箱上应标明承制方名称、产品名称、产品批号和数量、出厂日期、本规范编号、检验日期。 5.3质量证明文件
每批止推轴承应附有质量证明书，其上注明： a）承制方名称： b）订购方名称： c）合同号； d）产品名称： e）批号： f）供货状态； g）规格； h）数量： i）各项分析检验结果； j）质量监督部门印记： k）本规范编号： 1）出厂日期。
