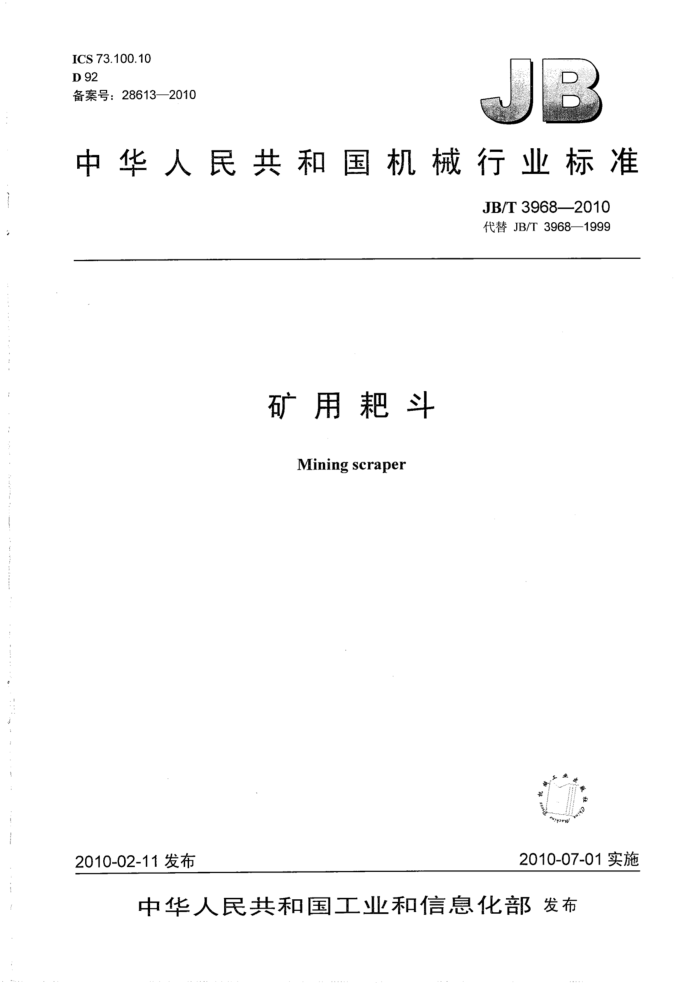

ICS 73.100.10 D 92 备案号：28613—2010
中华人民共和国机械行业标准
JB/T3968—2010 代替JB/T3968—1999
矿用耙斗
Mining scraper
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T3968—2010
次
目
前言. 1范围 2 规范性引用文件 3 型式和基本参数 4 技术要求 5 试验方法 6 包装、运输和贮存
.HII
2
电电电中业卖手 JB/T39682010
3.3 双面耙式耙斗基本参数应符合表2的规定。 3.4 箱形耙斗基本参数应符合表3的规定。 3.5单面耙式耙斗容积大于0.4m3时，可以制成铰链折叠式或可拆卸式。
表 2
外形尺寸
重量 耙角 配套粑矿绞车功率
耙斗容积
（推荐） kw 15~22 30 55 75 100
型号
mm 宽 800 1000 1200 1300
(°)
m3
kg ≤230 ≤340 ≤510 ≤655
长 1150 1350 1 500 1 600
高 520 630 720 850
SP—25 SP50 SP—-75 SP-100 SP-140 1.40 1800 1450 960 ≤990
0.25 0.50 0.75 . 1.00
45~55
表3
外形尺寸
配套耙矿绞车功率
耙角 (°)
耙斗容积
重 量 kg ≤100 ≤150 ≤185 ≤215 ≤280 ≤380
型号
（推荐） kw 7.5 15.0 22.0 30.0 .55.0 75～100
mm 宽 680 800 900 1000 1120 1 240
m3 0.20 0.30 0.40 0.60 0.90 1.20
长 690 950 1000 1180 1400 1 550
高 380 400 450 500 560 620
XP20 XP—30 XP—40 XP60 XP--90 XP--120 技术要求 4.1 耙斗应符合本标准及JB/T7357的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 耙斗的可换零件应具有互换性。 4.3. 耙斗在使用现场应装卸方便。 4.4 可更换的耙齿，其耐磨性能应不低于GB/T5680一1998中的ZGMn13。 4.5 耙斗体的材质应符合GB/T11352的规定。 4.6 耙斗体与耙齿的接触处，其贴合面应紧密，连接应可靠。 4.7 装配前，耙斗零件的着地表面应光滑。 4.8 在用户无特殊要求时，耙斗外表面涂橙黄色油漆。 5试验方法 5.1 制造厂应按照规定程序确定的方法进行耙斗的型式试验。新试制的耙斗和改进设计的耙斗均应进行型式试验。 5.2成批生产的耙斗，应按现行标准的规定，在使用条件下，按规定程序确定的方法进行检验性试验。 5.3每批产品应进行试验的耙斗数量，由指定试验的机构（单位）确定。 2
35~45
4. JB/T3968—2010
6·包装、运输和贮存 6.1耙斗装配后整体发运，不进行包装。出口耙斗按出口标准装箱发运。 6.2单独供货的耙斗，应带有质量合格证。 6.3发给用户的耙斗，应带有用防潮包好的耙斗外形图。 6.4 耙斗长期存放时，应妥善保管，防止生锈。 .--.-
896
