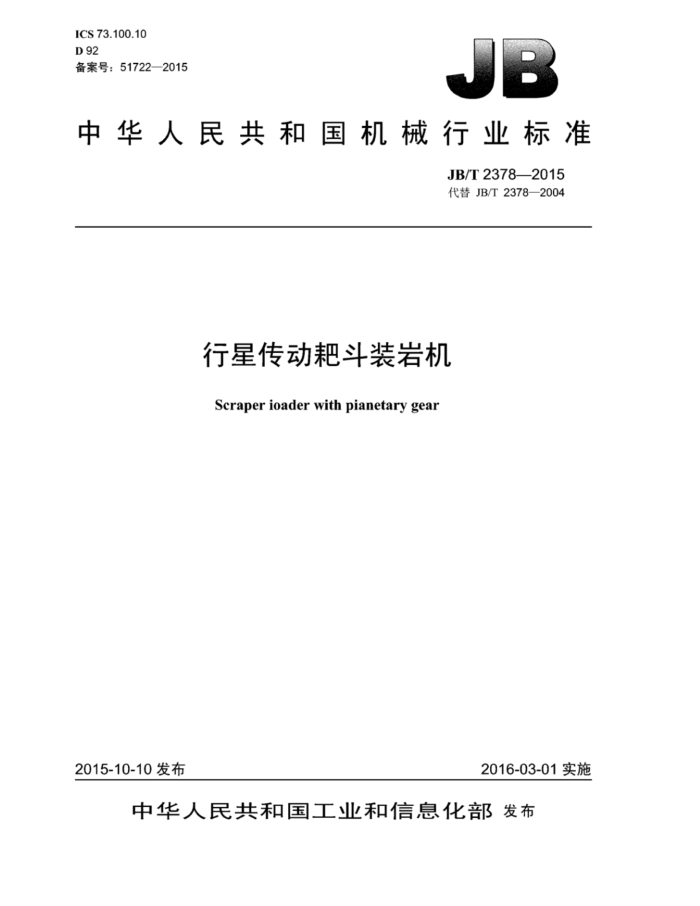

ICS73.100.10 D 92 备案号：51722—2015
中华人民共和国机械行业标准
JB/T2378—2015 代替JB/T2378—2004
行星传动耙斗装岩机
Scraper ioader with pianetary gear
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准行星传动粑斗装岩机
JB/T2378—2015
机械工业出版社出版发行北京市市万庄大街22号
邮政编码：100037
+
210mm×297mm0.5印张15T字 2016年7月第1版第1次印刷
定价：12.00元
*
书号：1511113346 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2378—2015
目 次
前言 1 范围
1
规范性引用文件. 型式与基本参数 3.1产品型式 3.2 型号表示方法 3.3基本参数 4技术要求. 5试验方法. 5.1试验条件.. 5.2试验项目. 6.检验规则. 6..1检验分类... 6.2出厂检验
2
3
6.3型式检验.. 7标志、产品使用说明书、包装、运输和贮存
表1 基本参数 JB/T2378—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2378—2004《行星传动粑斗装岩机》，与JB/T2378—2004相比主要技术变化如下：
增加了对隔爆型行星传动耙斗装岩机配套的电气设备的要求：删除了“耙斗装岩机应设有保证产品稳固工作的装置，卸料槽系统应保证顺利卸料”的要求：增加了“各结合面及密封处不得有渗漏”的要求；细化了试验方法：在检验项目中删除了“目检成套设备供应范围是否齐全”的条款；增加了出厂检验的项目：在检验规则中增加了6.3.2e）、 f）两项应进行型式试验的情况和抽样及判定方法。
本标准由中国机械工业联合会提出本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：锦州矿山机器（集团）有限公司。 本标准主要起草人：穆宝玉、李光、王亚东、王爽。 本标准所代替标准的历次版本发布情况为：
JB23781978-JB23781984JB/T2378 31993JB/T23782004
II JB/T2378—2015
5试验方法
5.1试验条件 5.1.1 试验所用的仪器、仪表及计量工具均应有合格证书和周期检定证书。 5.1.2试验应在额定电压下进行，电压的极限偏差为额定电压的土5% 5.2试验项目 5.2.1 耙斗装岩机的噪声按GB/T3768的规定进行测定。 5.2.2 耙斗装岩机的减速装置经在额定电压下进行正、反转各30min的空运转试验后，其清洁度按 JBT7929的规定检验。 5.2.3各转动部位运转是否平稳，采用听觉器官进行检验。 5.2.4 耙斗装岩机减速装置中油的温升试验：在试验前先用精度为土0.5℃的温度计测量减速装置中的油温，在耙斗装岩机进行不少于1h空运转试验后，再次用温度计测量减速装置中油的温度。 5.2.5操纵力采用量程（0～300）N，精度为土0.5%的拉力计测量。将拉力计的拉钩固定在手把的中间部位，沿手把轴线的垂直方向进行测量。 5.2.6 检查转动导向轮、尾轮的转动是否灵活 5.2.7 检查进料槽两侧螺杆是否灵活。 5.2.8 目测检验涂漆质量。
6检验规则
6.1检验分类
产品检验分出厂检验和型式检验 6.2出厂检验 6.2.1# 耙斗装岩机应按本标准的规定进行检验，经检验合格并附有产品质量合格证书后方能出厂。 6.2.2 2出厂检验应逐台进行。 6.2.3 出厂检验的项目为4.34.6%4.8~4.11。 6.3型式检验 6.3.1 型式检验的项目为本标准的全部要求。 6.3.2有下列情况之一时，应进行型式检验：
a）新产品试制或老产品转厂生产： b）当产品结构、材料、工艺有较大改变，可能影响产品的性能 c）停产一年以上，恢复生产； d）正常生产时每隔三年进行一次； e）出厂检验结果与上次型式检验有较大差异： f国家质量监督机构提出型式检验要求
6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽样复检，若复检仍不合格则判定型式检验不合格。
3 JB/T2378—2015
7 标志、产品使用说明书、包装、运输和贮存
7.1杷斗装岩机应在中间槽明显位置固定产品标牌。标牌的型式与尺寸应符合GB/T13306的规定，并标明下列内容：
a）产品型号、名称： b）主要技术参数： c）产品编号； d）制造厂名称： e）制造日期： f）产品执行标准编号。
7.2耙斗装岩机说明书的编写应符合JB/T5995的规定。 7.3包装应符合GB/T13384的规定，应方便运输并保证产品不受损坏。 7.4粑斗装岩机外露机加工表面应进行防锈包装。包装应符合GB/T4879一1999中的3级要求。 7.5制造厂应将下列技术文件装入箱内随同靶斗装岩机发给用户，并在箱外标出标志：
a）装箱单； b）出厂合格证书： c）产品使用说明书： d）总图。
7.6耙斗装岩机应存放在通风、防雨雪的场所，每存放半年应检查一次油封情况。
