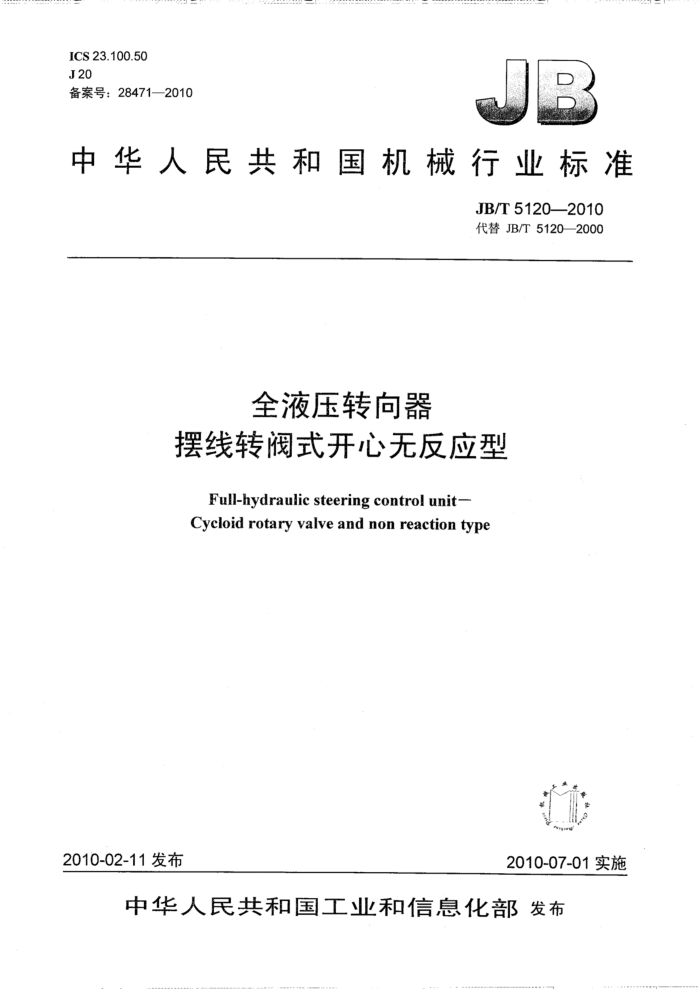

ICS 23.100.50 J20 备案号：28471—2010
中华人民共和国机械行业标准
JB/T 5120—2010 代替JB/T5120—2000
全液压转向器
摆线转阀式开心无反应型
Full-hydraulic steering control unit- Cycloid rotary valve and non reaction type
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T5120—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 参量、符号和单位， 5 型式. 5.1 工作原理.. 5.2 型号标记 6 基本参数与连接尺寸 6.1 基本参数 6.2 连接尺寸， 7 技术要求 7.1 一般要求 7.2 性能要求 7.3 装配要求。 7.4 外观要求 8 性能试验方法， 8.1 试验装置 8.2 测量点位置. 8.3. 试验用油液 8.4 稳态工况， 8.5 测量准确度 8.6 试验项目和试验方法. 8.7 数据处理. 9 装配和外观的检验方法 10 检验规则 10.1 检验分类 10.2 抽样 10.3 判定规则. 1.标志、包装、运输和贮存.. 附录A（规范性附录）试验系统原理图. 图1转向器工作原理图... 图2BZZ1-□50～1000系列转向器连接尺寸图.. 图3BZZ1E1000～2500系列转向器连接尺寸图图A.1试验系统原理图表1参量、符号和单位表2基本参数表3BZZ1—□50～1000系列转向器连接尺寸表，
......aa.c...iiiii.iiiaa.a....n
8
8
8
+-+-.
0
EEE
12 2
13
3 JB/T5120——2010
表4BZZ1-E1000～2500系列转向器连接尺寸表表5转向器性能指标表6内部清洁度指标表表7参量平均显示值的变化范围表8测量参量偏差表表9 型式试验项目及方法表10 出厂试验项目及方法表11 转向器装配和外观的检验方法
.8 ....8 .9
9 .10 1 1
Ⅲ JB/T5120—2010
前 言
本标准代替JB/T5120一2000《摆线转阀式全液压转向器》。 本标准与JB/T5120—2000相比，主要变化如下：
更改了标准名称；取消了开心有反应型及相关内容；型号标记增加了产品特征标识符及油口标识；排量由原来的80mL/r1000mL/r扩展到50mL/r~2500mL/r 增加了输入转矩、动力转向力矩、机械阻力矩的分类要求；规定了气密性能试验方法：细化并提高了不同排量产品的清洁度要求。
本标准的附录A是规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准起草单位：镇江液压件厂有限责任公司。 本标准主要起草人：刘金龙、潘骏、时建华、秦志文、杨方方、张强华、沈启志、朱剑铭。 本标准所代替标准的历次版本发布情况为：
-JB/T5120--1991; -JB/T5120—2000。 JB/T5120--2010
全液压转向器
摆线转阀式开心无反应型
1范围
本标准规定了摆线转阀式开心无反应型全液压转向器（以下简称转向器）的术语和定义、型式、基本参数和连接尺寸、技术要求、试验装置和试验条件、试验项目和试验方法、数据处理、检验规则、标志、包装、运输和贮存。
本标准仅适用于以液压油或性能相当的其他矿物油为工作介质的摆线转阀式开心无反应型全液压转向器。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号（GB/T786.1—2009，ISO1219-1：2006，IDT)
.GB/T2346流体传动系统及元件公称压力系列（GB/T2346—2003，ISO2944：2000，MOD） GB/T2347液压泵及马达公称排量系列 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索逐批检验抽样计
划(ISO2859-1：：1999，IDT)
GB/T7935—2005液压元件通用技术条件 GB/T14039--2002·液压传动油液固体颗粒污染等级代号（ISO4406：1999，MOD） GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985） JB/T7858液压元件清洁度评定方法及液压元件清洁度指标
3．术语和定义
GB/T17446中确立的以及下列术语和定义适用于本标准。
3.1
最大入口压力maxinputpressure 在规定转速范围内连续运转，并保证转向器不受损坏的最高输入压力。
3.2
开心open center 转向器在中位（不转向）时，转向系统的液压油通过转向器流回油箱。
3.3
无反应型 ! non-reaction type 转向器不传递负载变化的结构形式。
3.4
动力转向转矩powersteeringtorque 转向器处在动力油源供油且供油充足工况下，施加在转向器轴上的转矩。 JB/T5120—2010
5.2型号标记
BZZ1系列转向器标记符合以下规定： BZZ-E-□
油口连接代码：用大写英文字母表示（由生产厂家自行确定）
D低输入转矩型 P普通型（缺省）其余性能特征（由生产厂家自行确定）
性能特征标识符
长十字块连接
A BSAE渐开线花键连接
连接形式
C短十字块连接（缺省）
排量，单位为mL/r 压力等级D—12.5MPa（缺省），E一16MPa 开心无反应型功能代号摆线转阀式全液压转向器
注：特大排量型转向器连接形式只有一种，缺省。 标记示例：BZZ1—E125B 表示公称排量为125mL/r、最大入口压力为16MPa、SAE渐开线花键（16/32-12-30°）连接的普通型摆线转阀式
开心无反应型全液压转向器。
6 基本参数与连接尺寸 6.1基本参数
转向器基本参数应符合表2的规定。
表2 基本参数
公称排量 公称流量 最大入口压力
最高连续背压
最高瞬时背压
型 号 BZZ1—□50 * BZZ1—63 * BZZ1--80* BZZ1--100 * BZZ1-125 * BZZ1—160* BZZ1—200* BZZ1—250* BZZ1—280*
L/min 3.75 4.73 6 7.5 9.5 12 15 19 21 24 30 38 48 60 75
MPa
mL/r 50 63 80 100 125 160 200 250 280 315 400 500 630 800 1000
MPa
MPa
基
D = 12.5 E= 16
本
6.3
2.5
型 BZZ1- 315*
BZZ1- 一400* BZZ1- -500* BZZ1—630* BZZ1—800* BZZ1--1000* JB/T5120—2010
表2基本参数（续）
公称排量 公称流量 最大入口压力 mL/r
最高瞬时背压
最高连续背压
型 号
MPa
MPa
· L/min 60 75 96 120 150.
MPa
特 BZZ1—E1000 大 BZZ1—E1250 排 BZZ1E1600 量 BZZ1E2000 型 BZZ1—E2500
1000 1250 1600 2000 2500
6.3
E= 16
2.5
注1：口标识为最大入口压力选择符号：*标识为连接型式通配符，具体选择见5.2。 注2：基本型排量50mL/r～1000mL/r转向器的公称流量是指方向盘在60r/min的1.25倍时的流量，即：公称流
量=1.25×60r/min×公称排量。 注3：特大排量型1000mL/r～2500mL/r转向器的公称流量是指方向盘在50r/min的1.25倍时的流量，即：公称
流量=1.25×50r/min×公称排量。
6.2连接尺寸 6.2.1：BZZ1一口50～1000系列转向器连接尺寸应符合图2和表3的规定。
15°
4×M10T17
4×M20×1.5T16
2×M12T16
$82
()- 1ZE/91
C
8*8.1
28 6.9
(37.5)
84 ×84
(L,)
a）A型、C型连接
b）B型连接局部
注：图中仅表示了米制油口的螺纹连接尺寸，其中加括号的尺寸为推荐尺寸。
图2BZZ1-□50～1000系列转向器连接尺寸图表3BZZ1-□50～1000系列转向器连接尺寸表
单位：mm
La
L2
L3
Li B型 C 型 A型 C型 A型 C型 A型 C型
型 号 BZZ1—50* BZZi--63* BZZ1—80* BZZ1—100* BZZ1—□125* BZZ1—160* BZZ1 200*
A型 170.5 147 159.5
148.5 161 149.5 162
172 .173 175.5 152 164.5 30.5 19.5 25 .16 18 178.5
9
155
167.5
183.5 160 172.5 188.5
165
177.5
