ICS 93.040 P28 备案号：
JT

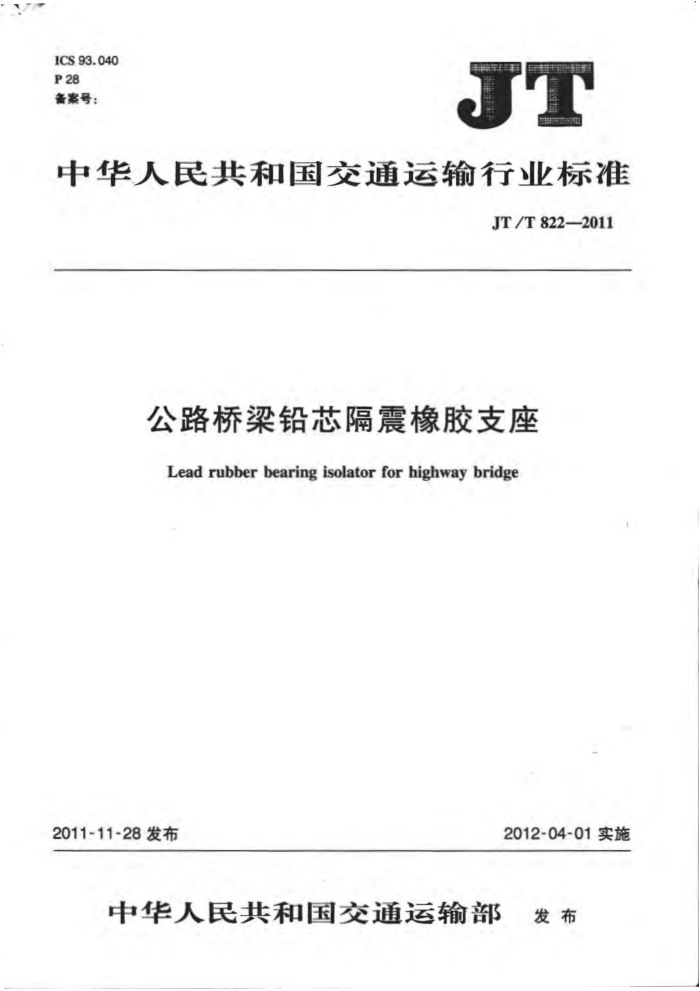

中华人民共和国交通运输行业标准
JT/T822—2011
公路桥梁铅芯隔震橡胶支座 Lead rubber bearing isolator for highway bridge
2011-11-28发布
2012-04-01实施
中华人民共和国交通运输部 发布 JT/T822—2011
目 次
前言
范围规范性引用文件
1
2
3 术语和定义 4 符号
产品分类、型号及结构 6 技术要求
5
试验方法 8 检验规则
7
U
11 12 14
标志、包装、运输和储存附录A(资料性附录） 铅芯隔震橡胶支座规格系列参考文献
9
27 JT/T822—2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：柳州东方工程橡胶制品有限公司、华中科技大学、陕西省公路勘察设计院、长安大
学、四川省交通厅公路规划勘察设计研究院、中交第一公路勘察设计研究院有限公司、上海彭浦橡胶制品有限公司、成都市新筑路桥机械股份有限公司、株洲时代新材料科技股份有限公司、衡水宝力工程橡胶有限公司、衡水丰泽工程橡胶科技开发有限公司、衡水橡胶股份有限公司、衡水震泰隔震器材有限公司、辽宁北方橡塑机械有限公司、江苏万宝桥梁构件有限公司、江苏扬州合力橡胶制品有限公司。
本标准主要起草人：资道铭、叶明坤、袁涌、陈长海、刘健新、庄卫林、葛胜锦、吴德兴、游钰涛、 胡宇新、庾光忠、张郡、王恒光、李金宝、赵烽、熊申伟、袁建东、陆骏。
Ⅱ JT/T822—2011
公路桥梁铅芯隔震橡胶支座
1范围
本标准规定了公路桥梁用铅芯隔震橡胶支座的分类、型号、结构、技术要求、试验方法、检验规则及标志、包装、运输和储存等。
本标准适用于公路桥梁用竖向承载力不大于16000kN的铅芯隔震橡胶支座。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T469 铅锭 CB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T912 碳素结构钢和低合金结构钢热轧薄钢板及钢带 GB/T1682 硫化橡胶低温脆性的测定单试样法 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T6031 硫化橡胶或热塑性橡胶硬度的测定（10~100IRHD） GB/T7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度测定90°剥离法 GB/T7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验法 HG/T2198 硫化橡胶物理试验方法的一般要求 JT/T722
公路桥梁钢结构防腐涂装技术条件
JTGD60 公路桥涵设计通用规范
3术语和定义
下列术语和定义适用于本文件。
3.1
铅芯隔震橡胶支座leadrubberbearingisolator 内部含有单个或多个铅芯，以提高支座的阻尼性能，并减少结构地震力作用的橡胶支座。
3.2
设计压应力 designcompressivestress 设计采用的作用于支座上的压应力。
3.3
屈服前刚度pre-yieldstiffness 铅芯隔震橡胶支座中铅芯屈服前支座的水平刚度。
3.4
屈服后刚度 post-yieldstiffness 铅芯隔震橡胶支座中铅芯屈服后支座的水平刚度。
1
