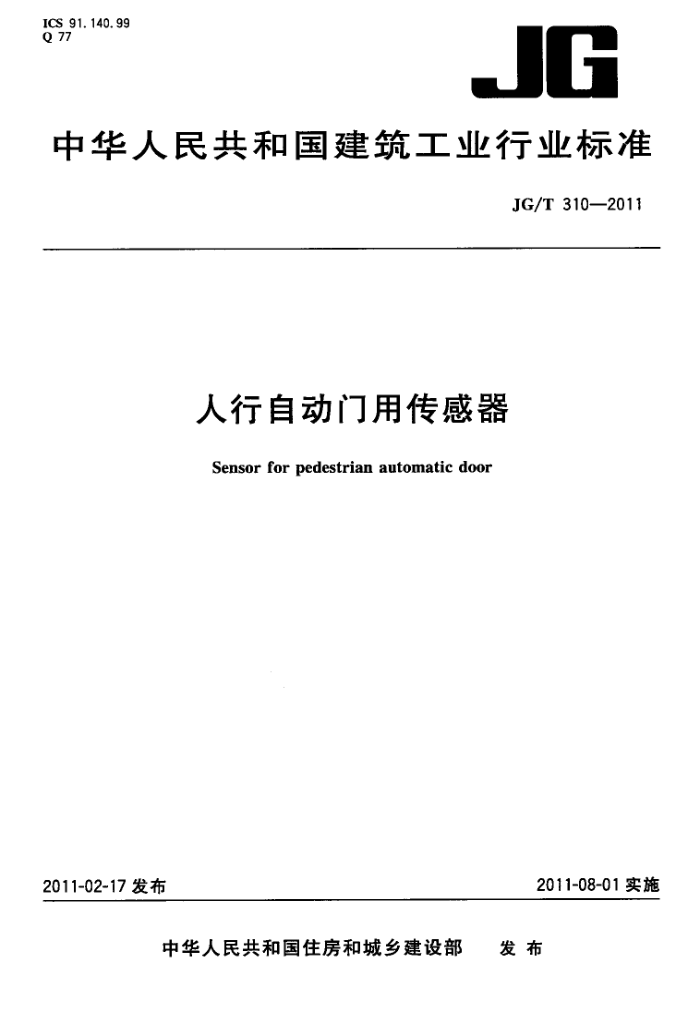

ICS 91. 140. 99 Q 77
JG
中华人民共和国建筑工业行业标准
JG/T 310—2011
人行自动门用传感器
Sensor for pedestrian automatic door
2011-08-01实施
2011-02-17发布
中华人民共和国住房和城乡建设部 发布 JG/T 310—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标雄由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：中国建筑标准设计研究院。 本标准参加起草单位：比业电子（北京)有限公司、纳博克自动门（北京）有限公司、奥泰斯电子（东
莞）有限公司、保策利可迈科技（苏州）有限公司、宁波欧尼克自动门有限公司、北京凯必盛自动门技术有限公司。
本标准主要起草人：董宇松、陈炬卓、尹国强、梅立龙、耿川、叶增光、邓韶辉、杨成强、李荔、张国庆、 张广宁。
I JG/T310—2011
人行自动门用传感器
1范围
本标准规定了人行自动门用传感器的术语和定义、分类和代号、要求、试验方法、检验规则和标识、 包装、运输、贮存。
本标准适用于人行自动门用运动传感器、存在传感器、对射传感器和压敏传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4208一2008外壳防护等级（IP代码） GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度
JG/T177自动门 SJ/T11363电子信息产品中有毒有害物质的限量要求 SJ/T11365 电子信息产品中有毒有害物质的检测方法
3术语和定义
JG/T177和GB/T5080.7确立的以及下列术语和定义适用于本文件。
3. 1
传感器 sensor 能感受被检测的人或物体并按照一定的规律转换成电气信号的器件或装置；又称感应装置或感应器。
3. 2
运动传感器motionsensor 检测指定区域内运动的人或物体，并向控制装置发出电气信号的传感器。
3. 3
存在传感器F presence sensor 检测指定区域内静止或存在的人或物体，并向控制装置发出电气信号的传感器。
3.4
对射传感器photobeamsensor 端发射另一端接收的光束被遮挡时，向控制装置发出电气信号的传感器。
3.5
压敏传感器pressuresensitiveequipment 受到一定压力产生相应的压缩量，并向控制装置发出电气信号的传感器。
1 JG/T310—2011
3. 6
存在持续时间 presence duration time 存在传感器可持续检测人或物体存在状态的时间间陋。
3.7
响应时间 response time 从人或物体进人检测区域起到开始输出信号时的时间间隔。
3.8
可检测速度detectionspeed 对于运动传感器，运动的人或物体进人其感应区域时，能使其被触发的速度。
4分类和代号
4.1分类和代号 4.1.1按感应方式分类
感应方式和代号应符合JG/T177和表1的规定。
表 1 感应方式类别和代号
(静体)存在感应型
(静体)对射光感应型
接触型 c
感应方式类别
运动感应型
代号
D
J
JS
4.1.2 按工作原理分类
工作原理和代号应符合表2的规定。
表 2 工作原理类别和代号
红外线 1
微波 2
超声波 3
激光 *
压力 5
其他 6
工作原理类别
代号
4.1.3 按信号输出方式分类
信号输出方式和代号应符合表3的规定。
表3信号输出方式类别和代号
继电器 R
晶体管 T
其他 Q
信号输出方式类别
代号
4. 2 标记示例 4.2.1 标记方法
由感应方式代号、工作原理和信号输出方式组成。
2 JG/T310--2011
[-I
传感器
信号输出方式工作原理感应方式
4.2.2示例
示例1：微波探测继电器输出运动传感器：传感器D2-R；示例2：红外线探测晶体管输出存在传感器：传感器J1-T；示例3：压力触发晶体管输出压敏传感器：传感器C5-T。
5要求
5.1般要求 5.1.1材料
传感器使用的元器件及装配所使用材料应符合SJ/T11363中的规定。 5.1.2外观质量
产品表面应平滑、匀称；不应有明显的色差、毛刺、污迹、伤痕等缺陷。 5.1.3适用环境温度和相对湿度
环境温度：一20℃～50℃；相对湿度：不大于85%。 5.1.4防护等级
不应低于GB4208一2008中IP52的要求。 5.1.5电磁兼容性
抗扰度应满足GB/T17626.217626.6的要求。 5.1.6平均无故障工作时间
不应低于17500h。 5.2技术要求 5.2.1运动传感器 5.2.1.1 微波传感器的发射频率应为24.00GHz24.25GHz；发射功率不应大于20MW。 5.2.1.2 感应范围区域应可调整，以适应自动门功能的选项要求。 5.2.1.3运动检测速度范围为0.15m/s1.50m/s。 5.2.1.4响应时间不应大于200ms。 5.2.2存在传感器 5.2.2.1存在持续时间不应小于30s。
3
