JJG

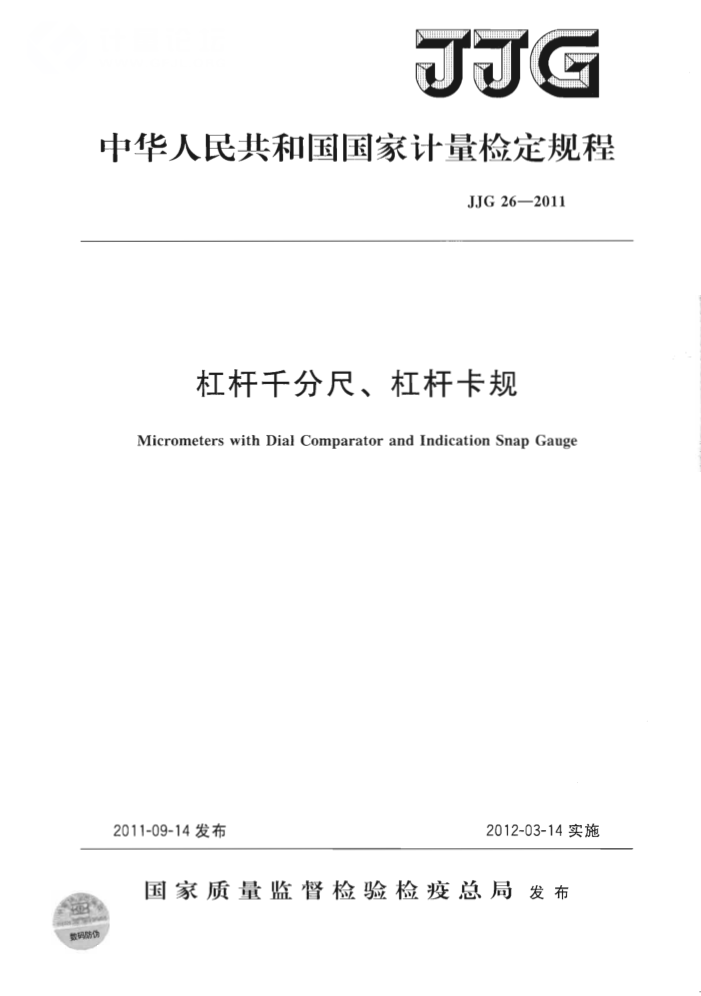

中华人民共和国国家计量检定规程
JJG 26—2011
杠杆千分尺、杠杆卡规
MicrometerswithDialComparatorandIndication SnapGauge
2012-03-14实施
2011-09-14发布
国家质量监督检验检疫总局发布
数码防伪 JJG26—2011
杠杆千分尺、杠杆卡规检定规程 Verification Regulation of Micrometers with Dial Comparator and Indication Snap Gauge
JJG 26—2011 代替JJG26—2001
本规程经国家质量监督检验检疫总局于2011年9月14日批准，并自
2012年3月14日起施行。
归口单位：全国几何量工程参量计量技术委员会主要起草单位：黑龙江省计量检定测试院
桂林量具刃具有限责任公司
广西壮族自治区计量检测研究院
参加起草单位：哈尔滨量具刃具有限责任公司
本规程委托全国几何量工程参量计量技术委员会负责解释 JJG 26—2011
本规程主要起草人：
梁玉红（黑龙江省计量检定测试院）张黎平（黑龙江省计量检定测试院）赵伟荣（桂林量具刃具有限责任公司）全贻智（广西壮族自治区计量检测研究院）
参加起草人：
李旭辉（黑龙江省计量检定测试院）董玉文 (哈尔滨量具刃具有限责任公司) JJG26—2011
目录
1 2 引用文献 3 概述 4计量性能要求 4.1 杠杆尺及校对用量杆的测量面表面粗糙度 4.2 杠杆尺测力及测力变化 4. 3 指针与表盘的相对位置.： 4. 4 刻线宽度、刻线宽度差及指针末端宽度 4.5 杠杆千分尺微分筒锥面的端面棱边至固定套管刻线面的距离
范围·
(1) (1) .(1) （2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (5) （5) (6) (6) (6) .(6) (6) (7) (7) (12) (12) (13) (17) (20)
4. 6 杠杆千分尺微分筒锥面的端面与固定套管毫米刻线的相对位置， 4.7 杠杆千分尺测微螺杆的轴向窜动· 4.8 杠杆尺测量面的平面度 4.9 杠杆尺两测量面的平行度： 4.10 杠杆尺指示表的示值误差及示值变动性 4.11 锁紧可调测杆时产生的杠杆尺指示表的示值变化 4.12 杠杆千分尺示值误差 4.13 校对用量杆工作尺寸偏差和尺寸变动量 4.14 杠杆尺指示表方位误差 5通用技术要求 5. 1 外观· 5.2 各部分相互作用 6计量器具控制.. 6.1 检定条件. 6.2 检定项目. 6.3 检定方法… 6.4 检定结果的处理· 6.5 检定周期附录A 杠杆千分尺示值误差测量结果不确定度评定附录B 杠杆卡规指示表示值误差测量结果不确定度评定附录C 检定证书和检定结果通知书内页格式
.. JJG26—2011
杠杆于分尺、杠杆卡规检定规程
1范围
本规程适用于测量范围（0~100）mm，指示表分度值为0.001mm，0.002mm各种规格的杠杆千分尺和测量范围（0～200）mm，分度值为0.001mm，0.002mm， 0.005mm各种规格的杠杆卡规的首次检定、后续检定和使用中检查。（杠杆于分尺和杠杆卡规以下简称杠杆尺。
2 引用文献
本规程引用下列文献： JJF1001一1998通用计量术语及定义 JJF1059一1999测量不确定度评定与表示 JJF1094—2002测量仪器特性评定 GB/T8061-2004杠杆千分尺使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
杠杆尺是利用尺架内杠杆和齿轮机构的传动，将活动测砧的直线位移变为指针的角位移的计量器具。主要用于测量精密制件的外尺寸。杠杆千分尺和杠杆卡规外形示意图分别见图1、图2、图3。
11
10
7
8
.9
图1杠杆千分尺示意图
1一尺架；2—活动测砧；3—测微螺杆；4一锁紧装置；5—固定套管；6—微分筒；
7—按钮；8-隔热装置；9-指示表；10—调零装置；11—公差带指示器
1 JJG26—2011
R
9
10
图2I型杠杆卡规示意图
制动把，2一调整螺母；3一尺架；4-可调测杆；5活动测；6指示表； 7一按钮：8—公差带指示器；9-调零装置10-定位柱；11一隔热装置
图3Ⅱ型杠杆卡规示意图
1--隔热装置；2--调整螺母；3—制动把；4—尺架；5-可调测杆；
6—活动测砧；7—按钮；8一公差带指示器；9一指示表
计量性能要求
4
4.1杠杆尺及校对用量杆的测量面表面粗糙度
测量面表面粗糙度R.0.1μm。 4.2杠杆尺测力及测力变化
杠杆尺测力和测力变化符合表1规定。
2 JJG26—2011
表1测力及测力变化
50 测量范围（mm）
0 100 6~12
8~15
测力(N) 测力变化（N)
4~10
≤2
4.3指针与表盘的相对位置
指针的指向与表盘刻线的方向一致，无目力可见的倾斜。指针末端上表面到表盘表面的距离不大于0.5mm，指针应盖住表盘上短刻线长度的30%～80%。 4.4刻线宽度、刻线宽度差及指针末端宽度 4.4.1杠杆千分尺固定套管纵刻线和微分简上的刻线宽度为0.08mm～0.20mm；刻线宽度差不大于0.03mm。 4.4.2表盘刻线宽度、指针末端宽度为0.10mm～0.20mm，表盘刻线宽度差、指针末端宽度与表盘刻线宽度之差均不大于0.05mm。 4.5杠杆千分尺微分筒锥面的端面棱边至固定套管刻线面的距离
杠杆千分尺微分筒锥面的端面棱边至固定套管刻线面的距离a不大于0.4mm（见
图4)。
35
图4微分筒锥面的端面棱边至固定套管刻线面的距离
4.6杠杆千分尺微分筒锥面的端面与固定套管毫米刻线的相对位置
当微分筒零刻线与固定套管纵刻线对准后，微分筒锥面的端面与固定套管毫米刻线
的右边缘应相切，若不相切，压线不大于0.05mm，离线不大于0.10mm。 4.7杠杆千分尺测微螺杆的轴向窜动
杠杆千分尺测微螺杆的轴向窜动量，首次检定不大于指示表的1/2个分度；后续检
定不大于指示表的1个分度。 4.8杠杆尺测量面的平面度
杠杆尺测量面的平面度符合表2规定。
3 JJG26—2011
表2 杠杆尺测量面的平面度
杠杆千分尺测量面的平面度（μm）
测量范围 (mm)
杠杆卡规测量面的平面度（μm）
I型 Ⅱ型 I型 Ⅱ型 I型 Ⅱ型
0. 3 0. 6
0 0. 3
50 0. 6
0. 6 1. 0
100 注：距测量面边缘0.5mm的范围内不计。 4. 9 杠杆尺两测量面的平行度
锁紧可调测量杆或测微螺杆时，杠杆尺两测量面的平行度符合表3规定。
表3杠杆尺两测量面的平行度
μm
分 度 值
测量范围 (mm)
杠杆千分尺
0.001mm
0.002mm
用平晶检定 用量块检定 用平晶检定 用量块检定
0. 6 1. 0
1. 0 1. 2
1. 0 1. 2
1. 2 1. 5
0 分度值
测量范围 (mm)
0.001mm
0.002mm, 0.005mm
型式
用平晶检定 用量块检定 用平晶检定 用量块检定
1. 2 3. 0 2.0 4. 0 3. 0 4.5
I 型 Ⅱ型 I型 Ⅱ型 I型 IⅡI型
0.6 2. 0 1. 2 3. 0 一
1. 0 2.5 1. 5 3. 5 2. 5 4. 0
1. 0 2. 5 1. 5 3.5
杠杆卡规
0 50 100 4.10杠杆尺指示表的示值误差及示值变动性
杠杆千分尺指示表的示值最大允许误差和示值变动性符合表4规定。 杠杆卡规指示表的示值最大允许误差和示值变动性符合表5规定。
4
