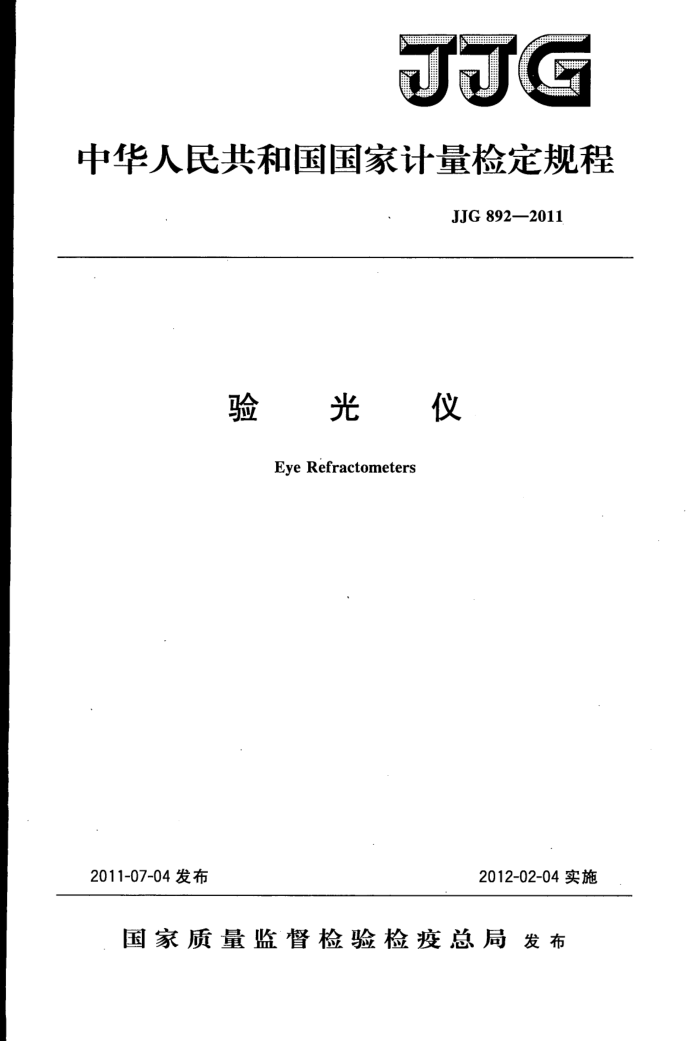

JJG
中华人民共和国国家计量检定规程
JJG 892—2011
验光仪
Eye Refractometers
2011-07-04发布
2012-02-04实施
国家质量监督检验检疫总局发布 中华人民共和国国家计量检定规程
验光仪 JJG892—2011
国家质量监督检验检疫总局发布
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区复外三里河北街16号（100045)
网址www.spc.net.cn 电话：(010)6427536068523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1.25字数33千字 2011年10月第一版 2011年10月第-次印刷
*
书号：155026·J-2631 定价21.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJG892—2011
验光仪检定规程 Verification Regulation of Eye Refractometers
JJG 892—2011 代替JJG892—2005
本规程经国家质量监督检验检疫总局于2011年7月4日批准，并自
2012年2月4日起施行。
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：上海市计量测试技术研究院
杭州市质量技术监督检测院
上海雄博精密仪器有限公司
本规程委托全国光学计量技术委员会负责解释 JJG892—2011
本规程主要起草人：
洪宝玉（中国计量科学研究院）李飞(中国计量科学研究院)
参加起草人：
朱建平（中国计量科学研究院）关昕（上海市计量测试技术研究院）郑茹 (杭州市质量技术监督检测院) 胡赤兵（上海雄博精密仪器有限公司） JJG892—2011
目 髪录
(1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (5) (7) (7) (8) (10) (12)
范围· 2 引用文献 3术语. 4 概述·· 4.1用途 4.2测量原理· 5计量性能要求 5.1零位示值误差 5.2--球镜度示值误差 5.3客观式验光仪球镜度测量重复性. 5.4客观式验光仪柱镜轴位示值误差 5.5客观式验光仪柱镜度示值误差 5.6客观式验光仪瞳距示值误差 5.7出瞳光照度. 5.8角膜曲率示值误差. 6通用技术要求.. 6.1外观与安全性要求… 6.2测量范围. 6.3 刻度间隔· 6.4操作者目镜（如适用） 7计量器具控制…· 7. 1 检定条件..
1
.
：·
..
7. 2 检定项目 7.3检定方法… 7.4检定结果的处理· 7.5 检定周期附录A 验光仪原始记录格式附录B 验光仪检定证书、检定结果通知书内页格式附录 C 客观式验光仪球镜度示值误差检定结果的测量不确定度评定
-. JJG892--2011
验光仪检定规程
1范围
本规程适用于各类主、客观式验光仪的首次检定、后续检定和使用中检查。
2引用文献
ISO10342：2003眼科仪器验光仪（Ophthalmic instruments一eye refractome-
ters)
JJG922—2008验光仪顶焦度标准器 JJG1011—2006角膜曲率计 JJF1059—1999测量不确定度评定与表示使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语 3.1验光仪顶焦度标准器standarddevicesofvertexpowerforeyerefractometers
检定各类验光仪的球镜度、柱镜度、柱镜轴位、瞳距等技术指标的计量标准器。验光仪顶焦度标准器分为主观式标准器和客观式标准器。 3.2主观式标准器subjectivestandarddevices
用于检定主观式验光仪的球镜度的计量标准器。由主观式标准器用顶焦度标准镜片（以下简称主观式标准镜片）通过专用接口与视度筒配接而成。 3.3客观式标准器objectivestandarddevices
用于检定客观式验光仪的球镜度、柱镜度、柱镜轴位、瞳距等技术指标的计量标准器。包括客观式标准模拟眼、柱镜标准器、验光仪瞳距标准器。 3.4客观式标准模拟眼objectivestandardmodeleyes
检定客观式验光仪的球镜度所使用的标准模拟眼称为客观式标准模拟眼（以下简称客观式模拟眼）。 3.5柱镜标准器cylindricalstandarddevices
检定客观式验光仪的柱镜度、柱镜轴位所使用的计量标准器。柱镜标准器由柱镜模拟眼和轴位控制器组成。 3.6验光仪瞳距标准器pupildistancestandarddevices
检定客观式验光仪的瞳距测量功能的计量标准器（以下简称瞳距标准器）。 3.7角膜曲率计ophthalmometers
测量人眼角膜曲率半径和轴位的仪器。通常情况下，指测量角膜中心区域。 3.8角膜曲率计用计量标准器standarddevicesforcalibrationofophthalmometers
1 JJG892--2011
专用于检定或校准角膜曲率计曲率半径和角膜屈光度的计量标准器。
4概述
4.1用途
验光仪是用于检查人眼届光状态的种仪器，按显示方式可分为连续显示式验光仪和数字显示式验光仪，按测量原理可分为主观式验光仪和客观式验光仪。 4.2测量原理
主观式验光仪依赖被检查者对目标成像清晰与否的主观判断，来确定被检查者的屈光状态。而客观式验光仪利用其光电系统对被检查者视网膜上反射回来的光斑进行测量，客观确定被检查者的屈光状态，无需被检查者的主观判断。
其基本测量原理如4.2.1和4.2.2所述。 4.2.1主观式验光仪
主观式验光仪的测量原理如图1所示：由分划板1发出的光线，经准直镜2、中继透镜3和接目镜4后，进入被检查者的眼睛。若是正视眼，中继透镜3位于零位置无需，前后移动（如图中虚线所示），光线经接目镜4后呈平行光，进入被检查者的眼晴，被检查者就可看清分划板像。若是非正视眼，就必须前后移动中继透镜3，使进入人眼的光线或发散或会聚，才能使被检查者看清分划板像。仪器根据中继透镜3的位移量，即可得出被检查者的屈光状态。
图1主观式验光仪测量原理示意图
1一分划板；2一准直镜；3-中继透镜；4一接目镜；5一人眼
4.2.2客观式验光仪
客观式验光仪的测量原理如图2所示：光源1发出的光线，经准直镜2、分束系统 3、物镜4后，投射到被检查者的眼底，从眼底反射回来的光线，经原路返回，再经分束系统3后，进人成像透镜6，最终成像在探测器7上。仪器通过测量分析探测器上接收到的光斑形状，客观确定被检查者的屈光状态。
2 JJG892—2011
2
3
16
图2客观式验光仪测量原理示意图
1一光源；2一准直镜；3一分束系统；4—物镜；5-人眼；6成像透镜；7一探测器
5计量性能要求
5.1零位示值误差
主观式验光仪和客观式验光仪零位示值的最大允许误差为士0.25m-1 5.2球镜度示值误差
主观式验光仪和客观式验光仪球镜度示值的最大允许误差见表1规定。
表1验光仪球镜度示值的最大允许误差
m-1
测量范围 -10～+10 <-10或>+10
最大允许误差
±0.25 ±0.50
5.3客观式验光仪球镜度测量重复性
客观式验光仪一次安装调整下，球镜度测量重复性应不大于0.13m-1
5.4客观式验光仪柱镜轴位示值误差
客观式验光仪柱镜轴位示值的最大允许误差为士5°。 5.5客观式验光仪柱镜度示值误差
客观式验光仪柱镜度示值的最大允许误差见表2规定。
表2客观式验光仪柱镜度示值的最大允许误差
m=1
测量范围(绝对值)
最大允许误差
±0. 25
0~6
5.6客观式验光仪瞳距示值误差
凡带有瞳距测量功能的客观式验光仪，其瞳距示值的最大允许误差为士1mm。 5.7出瞳光照度
验光仪在其出瞳处的可见光照度值应不大于31x。 5.8角膜曲率示值误差
凡带有角膜曲率测量功能的验光仪，其角膜曲率示值误差应满足JJG1011一2006 《角膜曲率计》中对计量性能的要求。
3
