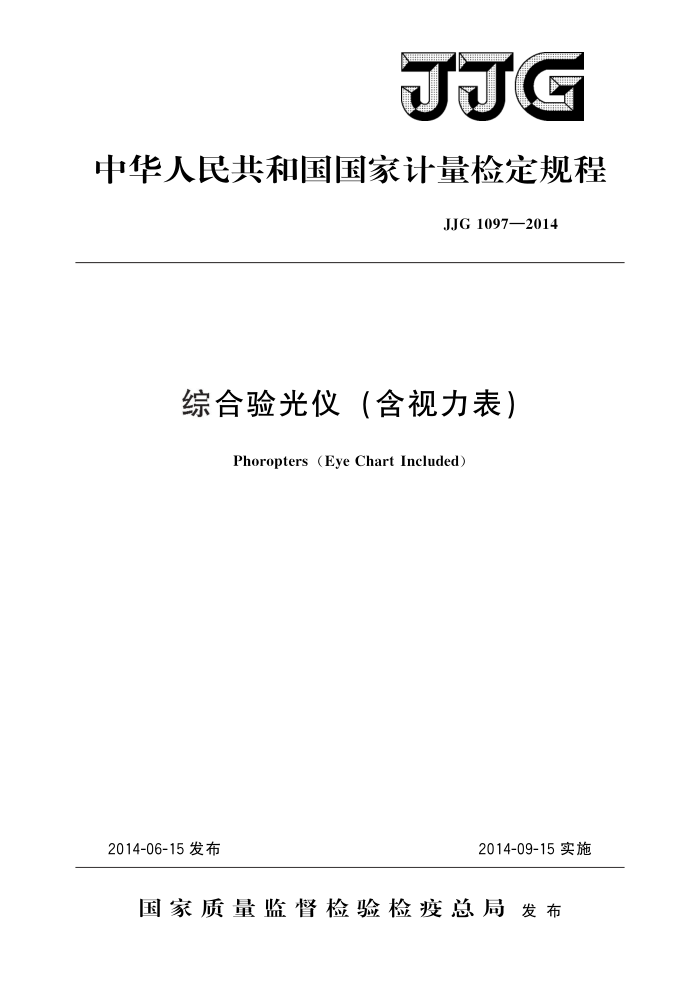

JJG
中华人民共和国国家计量检定规程
JJG1097—2014
综合验光仪（含视力表）
Phoropters (Eye Chart Included)
2014-09-15实施
2014-06-15发布
国家质量监督检验检疫总局发布 JJG 1097—2014
综合验光仪（含视力表）
检定规程 Verification Regulation of
JJG 1097—2014
Phoropters (Eye Chart Included)
归口单位：全国医学计量技术委员会主要起草单位：中国计量科学研究院
参加起草单位：杭州市质量技术监督检测院
浙江省计量科学研究院
上海雄博精密仪器股份有限公司
杭州精飞光学仪器制造有限公司
本规程委托全国医学计量技术委员会负责解释 JJG1097—2014
本规程主要起草人：
张吉焱（中国计量科学研究院）高明亮（中国计量科学研究院）
参加起草人：
刘文丽（中国计量科学研究院）郑茹（杭州市质量技术监督检测院）
王文兴（浙江省计量科学研究院）
胡赤兵（上海雄博精密仪器股份有限公司）
道克刚（杭州精飞光学仪器制造有限公司） JJG1097—2014
目 录
引言 1
(IⅢI) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (5) (6) (6) (7) (7) (7) (7) (7) (8) (11) (12) (13) (14) (15) I
范围· 2 引用文件 3 术语和计量单位· 3.1 综合验光仪 3.2 参考面… 3.3 后顶焦度. 3. 4 棱镜度.. 3.5 视标· 3.6 视力表· 3.7 视角 3.8 视标增率 3.9 视力记录 3.10 设计距离 3.11 检查距离 3.12 标准距离 4 概述·· 4. 1 组成和用途 4. 2 原理和结构. 5计量性能要求.· 5.1综合验光仪 5.2视力表 6 通用技术要求 6.1综合验光仪 6.2 视力表 7 计量器具控制 7.1 检定条件 7. 2 主要检定设备. 7.3 检定项目… 7. 4 检定方法 7.5检定结果的处理. 7.6检定周期附录A远视力表“E”型视标数据附录B不同样式视力表视标标准尺寸的计算方法附录C综合验光仪顶焦度测量装置 JJG 1097—2014
(16) (19) (20) (23)
附录D 综合验光仪原始记录推荐格式附录E 视力表原始记录推荐格式附录F 综合验光仪检定证书/检定结果通知书（内页）推荐格式 + 附录G 视力表检定证书/检定结果通知书（内页）推荐格式
+--
II JJG1097—2014
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》共同构成支撑本规程制定工作的基础性系列规范
本规程的制定结合综合验光仪和视力表的国内应用现状及其特殊要求，修改采纳 ISO10341：2012《眼科仪器验光头》（Ophthalmicinstruments一Refractorheads）和 GB11533一2011《标准对数视力表》。
本规程为首次发布。
II JJG1097—2014
综合验光仪（含视力表）检定规程
1范围
本规程适用于综合验光仪和远视力表（不包括内读式视力表）的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： GB11533一2011标准对数视力表 ISO10341一2012眼科仪器验光头（Ophthalmicinstruments一Refractorheads）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位
以下术语和定义适用于本规程。
3.1综合验光仪phoroptel
又称验光头（refractorhead），俗称肺头或牛眼，是将验光检查用的球镜片、柱镜片、棱镜片及各类辅助镜片和各调整部件集成在一体的视力检查设备，通过内部不同镜盘上镜片的叠加组合，实现人眼屈光状态和视觉功能的检查 3.2参考面referenceplane
用综合验光仪顶焦度测量装置对综合验光仪进行检定时的参考平面，在此平面上对综合验光仪的球镜度、柱镜度示值误差等计量性能进行检定。
注：综合验光仪参考面的确定方法一般由生产厂家给出。若厂家没有特别指出，则使用综合验
光仪中十15.00m-1球镜片来确定参考面的位置。
3.3后顶焦度backvertexpower
以米为单位测得的镜片近轴后顶焦距的倒数。单位是米的倒数（m-1）。 注：近轴后顶焦距是指从镜片后顶点到近轴后焦点的距离。
3.4棱镜度prismaticpower
光线通过镜片上的规定点（通常是镜片中心）后所产生偏离的度量。单位是厘米每
米（cm/m)。 3.5视标optotype
测定视力用的各种文字、数字或图形等。 注：根据被测对象或者场合的不同，可以选择一种或多种视标。
3.6视力表eyechart
由按一定规律排列的视标组成，用于测量人眼视力的图表。
I JJG1097—2014
注：视力表按功能可分为远视力表和近视力表。远视力表用于测定人眼辨认远处目标的能力，
标准距离一般为5m；近视力表用于测定人眼辨认近距离目标的能力，标准距离一般为 0.25m。
3.7视角visualangle
外界物体上任意两点对眼结点所夹的角，以α表示，单位为分（'）。 3.8视标增率increaserateof optotypesize
相邻两行视标的较大一行视标与较小一行视标高度的比值。 3.9视力记录visionrecord
用小数或5分记录等方式来表达视力的等级。
3.9.1小数记录decimalrecord
以视角α的倒数来表达视力，视角的单位为分（"）。 注：小数记录表达公式为V=1/α。
3.9.25分记录5scorerecord
为我国独创的视力记录法，又称缪氏记录法。将正常视力规定为5分，无光感规定为0，使所有视力等级连成一个完整的数字系统（见表1）。
注：5分记录是以5分减去视角α的对数值来表达视力，表达公式为L=5一lgα。
表15分记录与小数记录对应表 1. 0
5分记录
2. 0 0.001
3. 0
4. 0
5. 0
6. 0
0 0
1/8 （有光感） （手动）
0. 1
1. 0
小数记录
0. 01
10.0
（无光感）
3.10设计距离designeddistance
又称正常视力1.0的距离，指某视标名义高度的五分之一对眼结点所夹的角为1分（1'）视角时，该视标至眼结点的距离。一般用D表示。 3.11检查距离testdistance
检查时视力表至被检者眼结点的距离。一般用d'表示。 注：所有视标的设计距离都可选作实际检查距离，
3.12标准距离 standarddistance
又称标准检查距离，指该视力表规定的一种检查距离。一般用d表示。
4概述 4.1 组成和用途
综合验光仪一般由视窗、球镜片、柱镜片、棱镜片、辅助镜片以及各调整部件组成，其功能是提供验光检查用的各类镜片，配合视力表提供的各种，近视标：完成常规屈光状态检查和各种视觉功能测试。综合验光仪按照操作方式一般可分为手动机械式和自动电脑式两类，手动机械式综合验光仪需要操作者手动控制轮盘来实现不同验光度数的组合，而自动电脑式综合验光仪则由多个步进电机控制，通过操作盘上的拨轮、按 2
