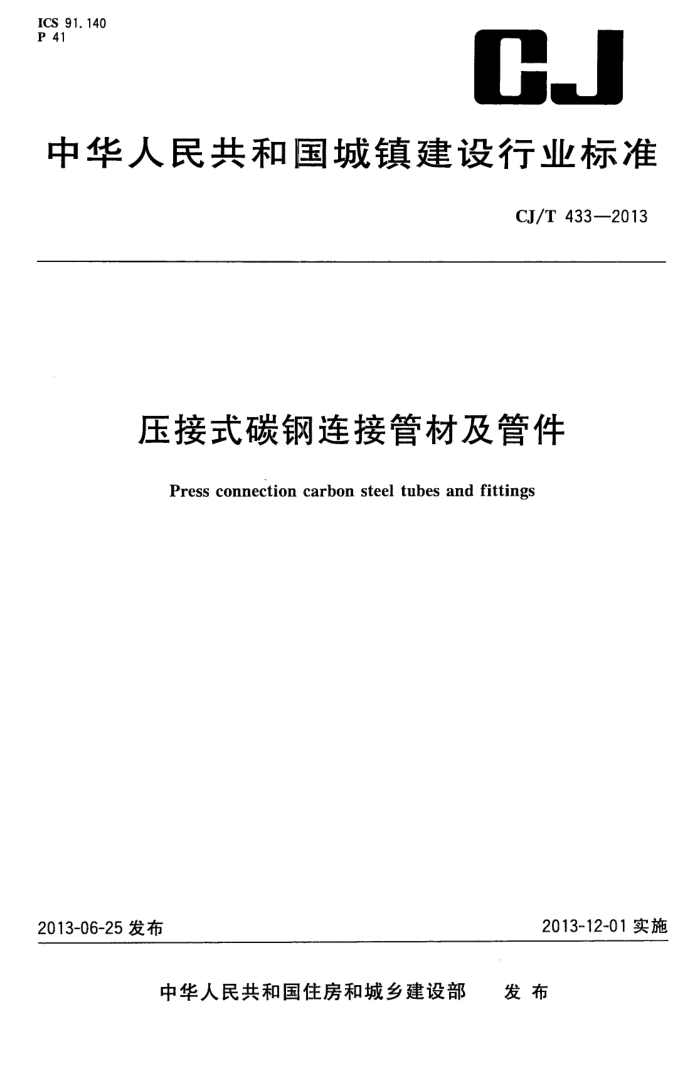

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T 433—2013
压接式碳钢连接管材及管件
Press connection carbon steel tubes and fittings
2013-12-01实施
2013-06-25发布
中华人民共和国住房和城乡建设部 发布 CJ/T433—2013
目 電次
前言范围
1
2 规范性引用文件 3 术语和定义 4 规格尺寸 5 材料 6 要求
试验方法 8 检验规则.
7
12 14 16 32
标志、包装、运输和贮存附录A（规范性附录） 压接式碳钢管件附录B（规范性附录） 压接式碳钢管件用O形密封圈·
o CJ/T 433—2013
前言
本标准按照GB/T1.1给出的规则起草。 本标准中给出的性能要求与试验方法，与DVGWW534：2004《饮用水安装用管道接头和管道连
接》中规定的内容基本一致。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准负责起草单位：浙江正康实业有限公司。 本标准参加起草单位：中国建筑设计研究院、广西高新美管业科技有限公司、广东志达精密管业制
造有限公司、公安部天津消防研究所、公安部四川消防研究所、深圳燃气集团股份有限公司。
本标准主要起草人：黄健聪、赵锂、王国林、王明洁、王炯、赵永顺、程伟良、罗立新、罗彬、李天宝、 余腾忠、周超、蔡丰华。
I CJ/T433—2013
压接式碳钢连接管材及管件
1范围
本标准规定了压接式碳钢连接管材及管件（以下简称钢管、管件）的规格尺寸、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称尺寸不大于100mm、公称压力不大于1.6MPa的非饮用冷热水、消防供水、排水、空调水、燃气、供暖、压缩空气及穿线管等的设计、制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T222 钢的成品化学成分允许偏差 GB/T 228 金属材料室温拉伸试验方法 GB/T241 金属管液压试验方法 GB/T242 金属管 扩口试验方法 GB/T 246 金属管 压扁试验方法 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531 橡胶袖珍硬度计压入硬度试验方法 GB/T700 碳素结构钢 GB/T1682 硫化橡胶低温脆性的测定 单试样法 GB/T1685 硫化橡胶或热塑性橡胶在常温和高温下压缩应力松弛的测定 GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T3091一2008低压流体输送用焊接钢管 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T5135.20自动喷水灭火系统第20部分：涂覆钢管 GB/T5720 O形橡胶密封圈试验方法 GB/T5721 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T7306.15 55°密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹（eqvISO7-1：1994） GB/T7735--2004钢管涡流探伤检验方法 GB/T 7759 硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定 GB/T7762 硫化橡胶或热塑橡胶耐臭氧龟裂静态拉伸试验 GB/T 9799 金属及其他无机覆盖层钢铁上经过处理的锌电镀层 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T12829 硫化橡胶或热塑性橡胶小试样（德尔夫特试样）撕裂强度的测定
1
龙牛网www.longniu.com下载 CJ/T433-—2013
GB/T13912 金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T15256 硫化橡胶低温脆性的测定（多试样法） GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T21873-2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范（ISO4633：
2002,MOD)
GB/T23658—2009 弹性体密封圈 输送气体燃料和烃类液体的管道和配件用密封圈的材料要求
GB/T27572—2011 橡胶密封件 110℃热水供应管道的管接口密封圈 材料规范 CB/T33664 钢管涂塑技术要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
压接式连接 pressconnection 由机械压接迫使钢管、管件、密封圈变形而获得的安全可靠的连接方式。
4 规格尺寸
I
4.1钢管 4.1.1 钢管的基本尺寸应符合表1的要求。
表1钢管的基本尺寸
单位为毫米
公称尺寸DN
钢管外径Dw
外径允许偏差
壁厚S 1. 2 1. 5 1. 5 1. 5 1. 5 1. 5 1. 5 2. 0 2. 0 2. 0
壁厚允许偏差 1
12 15 20 25 32 40 50 65 80 100
15. 0 18.0 22.0 28.0 35.0 42.0 54.0 76. 1 88.9 108.0
±0.10 ±0.10 ±0.11 ±0.14 ±0.18 ±0.21 ±0.27 ±0.38 ±0. 44 ± 0. 54
±10%S
4.1.2 钢管的长度为定尺长度，一般为3000mm～6000mm。钢管的长度允许偏差为0mm~ +20mm。 4.1.3钢管的弯曲度不应大于2mm/m 4.1.4钢管的端部应锯切平整并与钢管轴线垂直，钢管端部允许的切口斜度应符合表2的要求。 2
