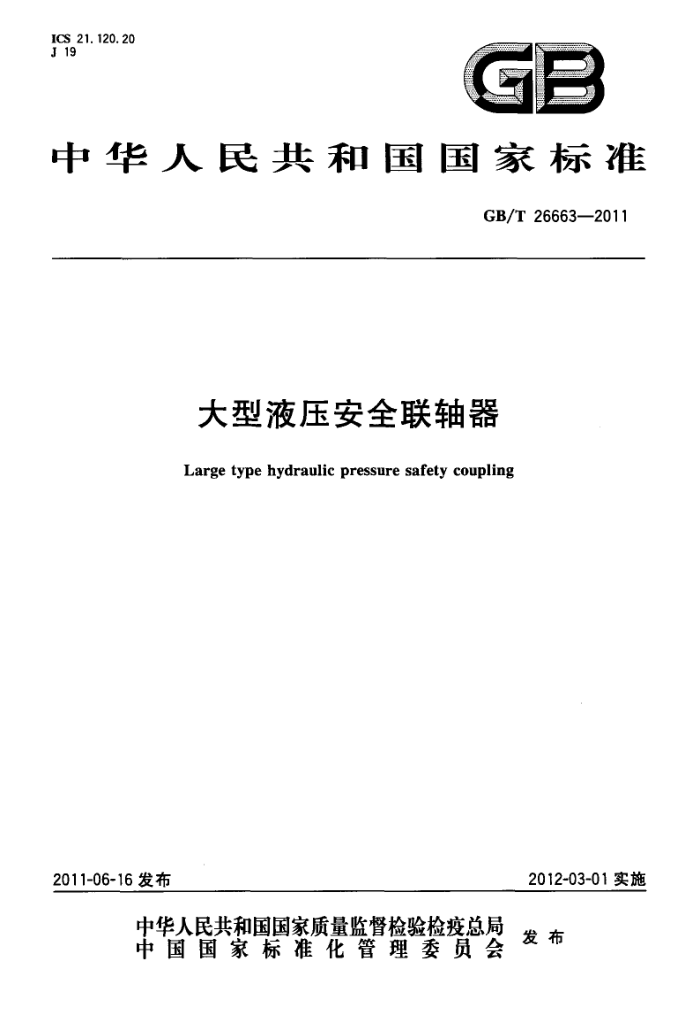

ICS21.120.20 J19
中华人民共和国国家标准
GB/T26663—2011
大型液压安全联轴器
Large type hydraulic pressure safety coupling
2012-03-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26663—2011
目 次
前言 1范围 2规范性引用文件 3术语和定义 4 分类 5 基本参数和主要尺寸技术要求
-
6 n
L
试验方法 8检验规则 9标志、包装、贮存附录A（资料性附录） 大型液压安全联轴器的选用说明附录B（资料性附录）大型液压安全联轴器的应用示例
10 GB/T 26663—2011
前言
本标准是按照GB/T1.1一2009给出的规则起草。 本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：德阳立达基础件有限公司、山西惠荣传动轴有限责任公司、安徽泰尔重工股份有
限公司、武汉正通传动技术有限公司、中机生产力促进中心、中国第二重型机械集团公司。
本标准主要起草人：刘学光、王建农、明翠新、李锦涛、朱长江、余晓锁、刁永健、邓高见。
H GB/T26663—2011
大型液压安全联轴器
1范围
本标准规定了大型液压安全联轴器的分类、技术要求、试验方法及检验规则等。 本标准适用于联接两同轴线的传动轴系，可起到限制转矩及安全过载保护作用。其环境温度为
-20℃～+70℃；滑动转矩为35.5kN·m~12000kNm。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB/T1184形状和位置公差未注公差值 GB/T1800.2产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏
差表
GB/T3931 联轴器术语 GB/T4423 铜及铜合金拉制棒 GB/T4879 防绣包装 GB/T6388 运输包装收发货标志 GB/T13384 机电产品包装通用技术条件 JB/T3963 压力容器锻件超声波探伤 JB/T3965 钢制压力容器磁粉探伤
3术语和定义
GB/T3931确定的以及下列术语和定义适用于本文件。
3. 1
滑动转矩slidetorque T, 大型液压安全联轴器主、从动端产生相对滑动瞬时所传递的转矩。
4分类
4.1型式
大型液压安全联轴器分为F、C两种型式，见表1。
- GB/T26663—2011
表1安全联轴器型式名称
图 示
型式代号
法兰联结
F
大型液压安全联轴器
端面齿联结大型液压安全联轴器
C
4.2型号与标记 4.2.1型号表示方法
AYD
型式代号规格大型液压安全联轴器
4.2.2标记示例
示例1：AYD460F型法兰联结大型液压安全联轴器
AYD460F联轴器 GB/T26663--2011
示例2：AYD710C型端面齿联结大型液压安全联轴器
AYD710C联轴器GB/T26663—2011
5基本参数和主要尺寸
5.1F型—法兰联结大型液压安全联轴器
基本参数和主要尺寸应符合图1和表2的规定。
2 GB/T26663—2011
D
图3 端面齿齿形表4 端面齿齿形尺寸
齿形尺寸/mm
D/ D/ 齿数 mm mm
型号
at
b
R
2
h
hi
AYD480C 550 440 96 8.998 4.391 12.942 2.5 8 0. 36 18 2°35" 2°34'30* AYD500C 620 500 120 8.115 578 9. 916 2. 5 10 0.36 15 2°4' 2°3'40*
2°4' 2°3'40"
AYD560C 680 550 120 8. 900 4,257 11,674 2. 5 10 0. 36 15 AYD600C 740 600 144 8.072 3.519 9.797 2. 5 12 0. 36 15 1°43'12" 1°42'50" AYD640C 780 640 144 8.508 3.718 10.596 2. 5 12 0.36 15 1°43'12" 1°42'50* AYD710C 840 680 144 9.162 4,617 13.394 2. 5 12 0, 36 18 1°43'12" 1°42'50* AYD750C 920 730 144 10.035 .816 14.791 2. 5 12 0. 36 20 1°43'12* 1°42'50* AYD800C 1000 800 180 8.726 4.058 11,236 2. 5 15 0.72 15 2°44'43" AYD900C 1 100 880 180 9.599 4.857 13.234 2. 5 15 0.72 18 2°44'43′ AYD1000C 1 200 960 180 10.471 6.056 15.631 2. 5 15 0.72 20 2°44'43" AYD1060C 1 280 1020 180 11.170 7. 014 17. 549 2. 5 15 0.72 22 2°44'43" AYD1100C 1 320 1 040 180 11.518 7.494 18.508 2. 5 15 0. 72 25 2°44'43"
6 技术要求
6.1 大型液压安全联轴器应符合本标准规定，并按规定程序批准的图样和技术文件制造
联结套、轴套、中间套
6.2
6.2.1采用合金结构钢制造，其力学性能不低于表5的规定。
5
