ICS 21.100.20 J 19
GB

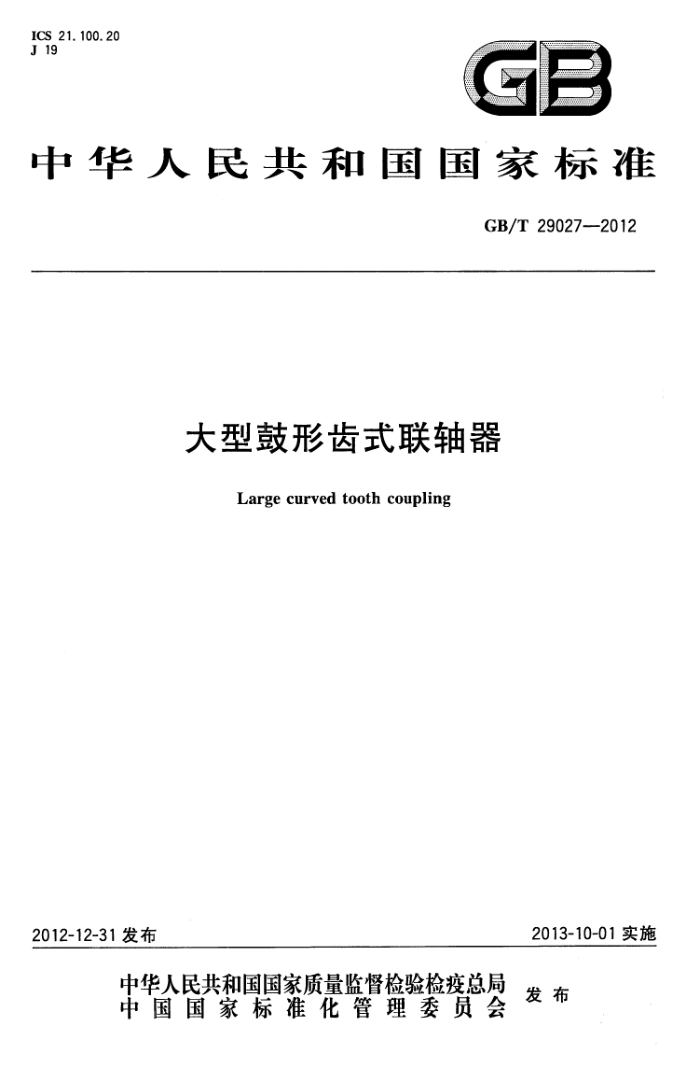

中华人民共和国国家标准
GB/T29027--2012
大型鼓形齿式联轴器
Large curved tooth coupling
2013-10-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 29027—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国机器轴与附件标准化技术委员会(SAC/TC109)提出并归口。 本标准主要起草单位：中国第二重型机械集团、中机生产力促进中心、德阳立达基础件有限公司、武
汉正通传动技术有限公司。
本标准主要起草人：谭仁万、明翠新、刘学光、石梅、张金刚、余晓锁、邓高见。
T GB/T29027—2012
大型鼓形齿式联轴器
1范围
本标准规定了大型鼓形齿式联轴器（以下简称联轴器）的型式、基本参数和主要尺寸，并给出了技术要求、检验规则、标志、包装与贮存等。
本标准适用于联结两同轴水平传动轴系，并具有补偿两轴相对位移，传递公称转矩为265kN·m～ 11200kN·m的鼓形齿式联轴器，轴线折角10°。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184形状和位置公差未注公差值 GB/T3098.1紧固件机械性能·螺栓、螺钉和螺柱 GB/T3141工业液体润滑剂ISO粘度分类 GB/T3852联轴器轴孔和联结型式与尺寸 GB/T4879 防锈包装 GB/T6388运输包装收发货标志 GB/T7324通用锂基润滑脂 GB/T10095.1圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T13384机电产品包装通用技术条件 JB/T5000.15重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6396大型合金结构钢锻件技术条件
3型式、基本参数和主要尺寸
3.1GCL大型鼓形齿式联轴器的型式、基本参数和主要尺寸应符合图1及表1的规定。
I GB/T 29027—2012
图1 GCL大型鼓形齿联轴器
3.2GCLT带中间套筒的大型鼓形齿式联轴器的型式、基本参数和主要尺寸应符合图2及表2的规定。
图2GCLT带中间套筒的大型鼓形齿联轴器 GB/T29027—2012
