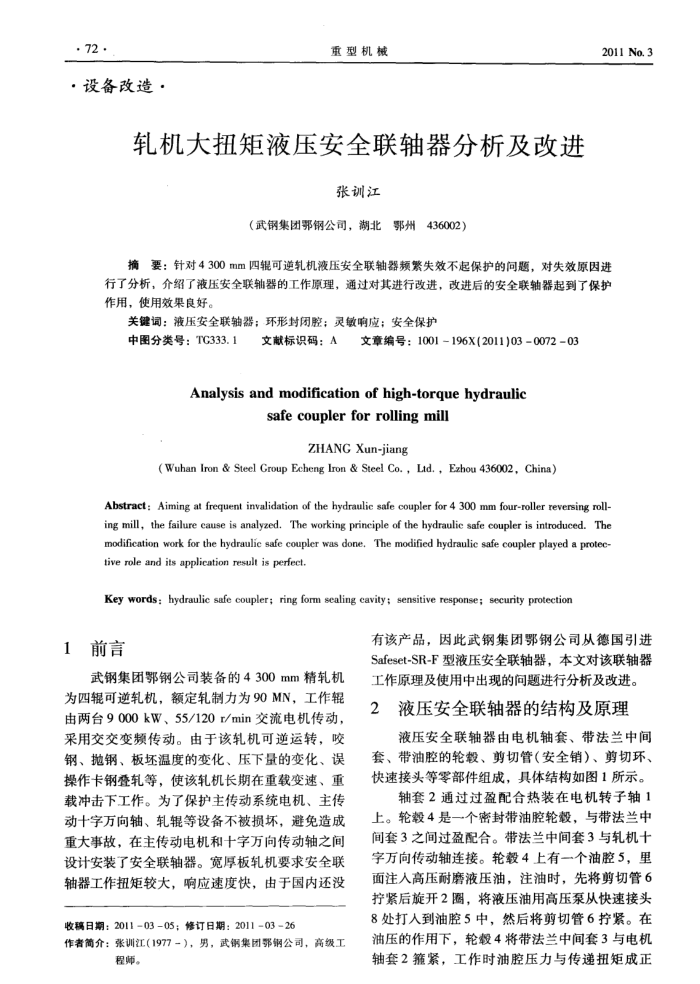

重型机械
轧机大扭矩液压安全联轴器分析及改进
张训江
（武钢集团鄂钢公司，湖北鄂州436002）
2011 No.3
摘要：针对4300mm四辊可逆轧机液压安全联轴器频繁失效不起保护的问题，对失效原因进行了分析，介绍了液压安全联轴器的工作原理，通过对其进行改进，改进后的安全联轴器起到了保护作用，使用效果良好。
关键词：液压安全联轴器；环形封闭腔；灵敏响应；安全保护
中图分类号：TC333.1
文献标识码：A
文章编号：1001196X(2011)03007203
Analysis and modification of high-torque hydraulic
safecouplerforrollingmill
ZHANG Xun-jiang
(Wuhan Iron & Steel Group Echeng Iron & Steel Co., Lad., Ezhou 436002, China)
Abstract : Aiming at frequent invalidation of the hydraulie safe coupler for 4 300 mm four-roller reversing roll ing mill, the failure cause is analyzed. The working principle of the hydraulic safe coupler is introduced. The modification work for the hydraulic safe coupler was done, The modified hydraulic safe coupler played a protec tive role and its application result is perfect.
Key words: hydraulic safe coupler; ring form sealing cavity; sensitive response; security protection
1前言
武钢集团鄂钢公司装备的4300mm精轧机为四辊可逆轧机，额定轧制力为90MN，工作辑由两台9000kW、55/120r/min交流电机传动，采用交交变频传动。由于该轧机可逆运转，咬钢、抛钢、板坏温度的变化、压下量的变化、误操作卡钢叠轧等，使该轧机长期在重载变速、重载冲击下工作。为了保护主传动系统电机、主传动十字万向轴、轧辊等设备不被损坏，避免造成重大事故，在主传动电机和十字万向传动轴之间设计安装了安全联轴器。宽厚板轧机要求安全联轴器工作扭矩较大，响应速度快，由于国内还没
收稿日期：20110305；修订日期：20110326
作者简介：张训江（1977－），男，武钢集团鄂钢公司，高级工
程师。
有该产品，因此武钢集团鄂钢公司从德国引进 Safeset-SR-F型液压安全联轴器，本文对该联轴器工作原理及使用中出现的间题进行分析及改进。
2
液压安全联轴器的结构及原理
液压安全联轴器由电机轴套、带法兰中间
套、带油腔的轮毅、剪切管（安全销）、剪切环、快速接头等零部件组成，具体结构如图1所示。
轴套2通过过盈配合热装在电机转子轴1 上。轮毅4是一个密封带油腔轮毅，与带法兰中间套3之间过盈配合。带法兰中间套3与轧机十字万向传动轴连接。轮毂4上有一个油腔5，里面注人高压耐磨液压油，注油时，先将剪切管6 拧紧后旋开2圈，将液压油用高压泵从快速接头 8处打人到油腔5中，然后将剪切管6拧紧。在油压的作用下，轮毂4将带法兰中间套3与电机轴套2箍紧，工作时油腔压力与传递扭矩成正
