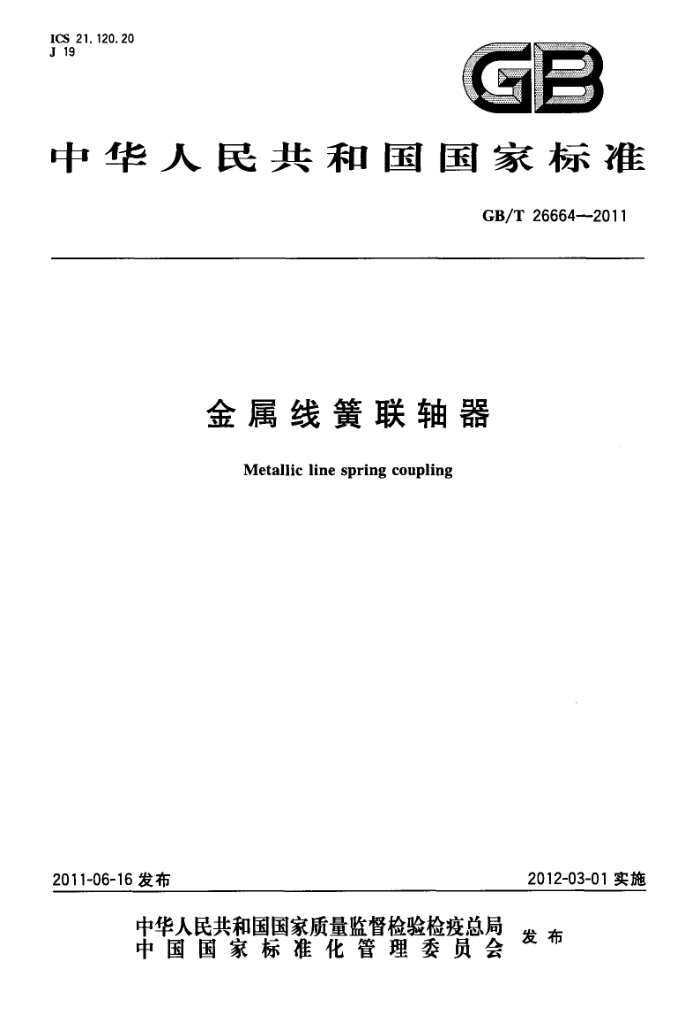

ICS_21. 120.20 J 19
中华人民共和国国家标准雅
GB/T26664--2011
金属线簧联轴器
Metallic line spring coupling
2012-03-01实施
2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26664—2011
目 次
前言 1 范围 2 规范性引用文件 3 型号表示和标记 4 型式、基本参数和主要尺寸. 5
2
技术要求检验规则
6 7 标志、包装与贮存 GB/T26664—2011
前言
本标准是按照GB/T1.1一2009给出的规则起草。 本标准由全国机器轴与附件标准化技术委员会(SAC/TC109)提出并归口。 本标准起草单位：中国燃气涡轮研究院、中机生产力促进中心。 本标准起草人：潘元、万世华、张富存、明翠新、邓高见。
I GB/T266642011
金属线簧联轴器
1范围
本标准规定了JXL型金属线簧联轴器（以下简称联轴器）的型式、基本参数和主要尺寸，并给出了技术要求、检验规则、标志、包装和贴存。
本标准适用于联接两同轴线的传动轴系，补偿两轴相对偏移并具有缓冲、减振性能。工作温度为一40℃+250℃，传递公称转矩160N·m~160000N·m。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1222 弹簧钢 GB/T 3077 合金结构钢 GB/T 4879 防锈包装 GB/T 5783 六角头螺栓全螺纹 GB/T6388 运输包装收发货标志 GB/T7244 重型弹簧垫圈 GB/T11352 一般工程用铸造碳钢件 GB/T13384 机电产品包装通用技术条件 GB/T18254 高碳铬轴承钢
3 型号表示和标记
3.1联轴器型号表示应符合下列规定：
X L L
规格代号联轴器代号直线弹簧代号金属弹性元件代号（组别代号）
3.2标记示例
JXL1金属线赞联轴器
JXL1联轴器GB/T26664—2011
1 GB/T26664—2011
4.2弹簧销的型式与尺寸应符合图2和表2的规定。
图2弹簧销
表 2 JXL型联轴器弹簧销尺寸
单位为毫米
JXL1 JXL4
JXL6 JXL7 JXL8 JXL9 JXL10 JXL12
JXL2 JXL3
JXL14
型
号
JXL5
JXL11 JXL13
尺寸 B 25 33 40 40 44 55 68 78 94 代号
1
68
96
112
128
128
132
195
210
246
4.3 联轴器使用时，被联结两轴的相对偏移量不得大于表3的规定。
表3 联轴器许用补偿量
型号 JXL1 JXL3 JXL4 JXL6 JXL7 JXL8 JXL9 JXL10
JXL12
JXL14
JXL2
JXL5
JXL11 JXL13
轴向 X/mm
2
2
2
2
to
6
8
4
4
径向 △Y/mm
0. 3
0.3
0. 3
0.3
0. 3
0. 3
0. 4
0. 4
0. 4
0. 4
角向
Aα/(°) 0, 5 0. 5 0, 4 0. 4 0. 4 0. 4 0. 4 0. 4 0.3 0. 3 GB/T26664-2011
5技术要求
5.1联轴器应符合本标准要求，并按规定程序批准的产品图样和技术文件制造。 5.2联轴器主要零件的材料应符合表4的规定。
表4联轴器主要零件材质
零件序号
零件名称半联轴器弹簧镶套杯套盖板螺栓弹簧垫圈外套
材 料
采用标准编号
GB/T 11352,GB/T 3077、GB/T 699
1 2 3 4 5 6 7 8
ZG270-500,ZG310-570,35,45,40Cr
65Mn,60Si2Mn.60Si2MnA 40Cr,38CrMoA1,GCr15
GB/T 1222
GB/T 3077,GB/T18254 GB/T 3077,GB/T 699 GB/T 699,GB/T 700
40Cr,45 45.Q235 8.8级 65Mn 45,Q235
GB/T 5783 GB/T 7244
GB/T 699,GB/T 700
6检验规则
6.1 出厂检验 6.1.1 每套联轴器出厂前应按第4章和图样的要求进行检验。 6. 1.2 每套联轴器均应经制造厂产品质量检验部门检验合格，并附有产品质量合格证，方可出厂。 6.2型式检验
系列首制产品均应进行承载性能试验或当产品结构、材料、工艺有较大改变时，应进行型式检验。 6.2.1检验项目按6.1.1规定。 6.2.2联轴器首批产量小于10台时抽检1台，10～50台时抽检2台，50台以上时抽检3台。首次抽检不合格时抽检数加倍，再不合格时全数检验。
标志、包装与贮存
7
7.1标志 7. 1. 1 两个半联轴器应按图示部位打上型号标志。 7. 1.2 每套联轴器的合格证上应注明下列内容：
a) 联轴器的名称、型号和标准编号； b) 制造厂名称； c) 出厂日期； d) 检验合格标记。
