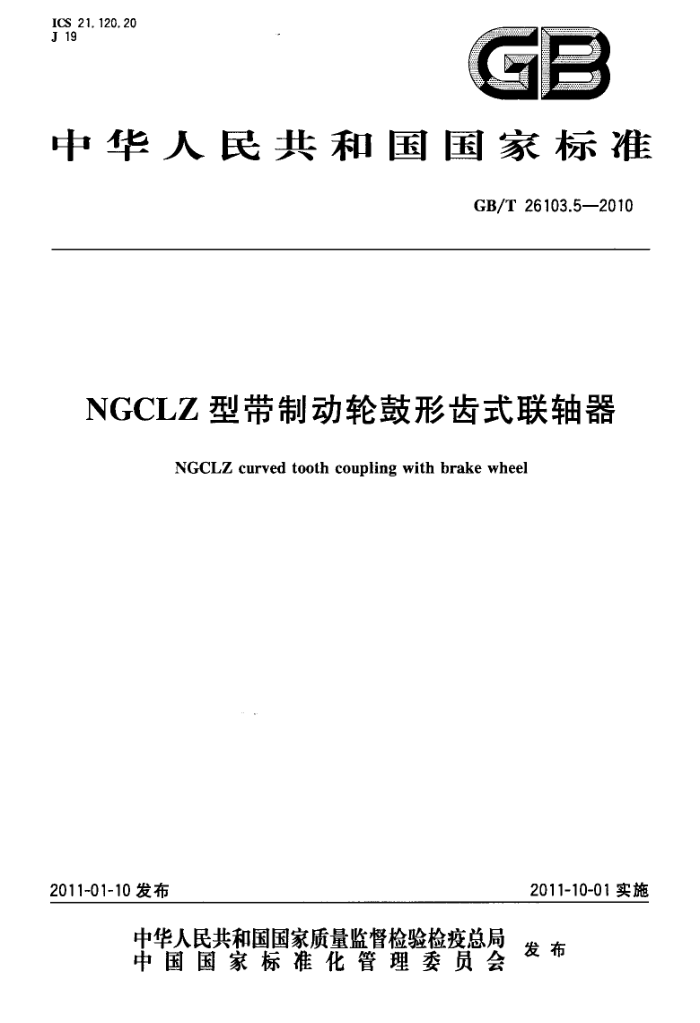

ICS 21. 120. 20 J 19
GB
中华人民共和国国家标准
GB/T 26103.5—2010
NGCLZ型带制动轮鼓形齿式联轴器
NGCLZ curved tooth coupling with brake wheel
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T26103.5—2010
前言
GB/T26103《鼓形齿式联轴器》分为5部分：
第1部分：GⅡCL型鼓形齿式联轴器；第2部分：GICLZ型鼓形齿式联轴器；一第3部分：GCLD型鼓形齿式联轴器；第4部分：NGCL型带制动轮鼓形齿式联轴器；第5部分：NGCLZ型带制动轮鼓形齿式联轴器。 本部分为GB/T26103的第5部分。 本部分由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本部分起草单位：中国第二重型机械集团公司、中机生产力促进中心、冀州市联轴器厂、武汉正通传
动技术有限公司。
本部分主要起草人：赵光发、明翠新、刘靖生、余晓锁、邓高见。
I GB/T26103.5—2010
NGCLZ型带制动轮鼓形齿式联轴器
1范围
GB/T26103的本部分规定了NGCLZ型带制动轮鼓形齿式联轴器（以下简称联轴器）的型式、基本参数和主要尺寸、技术要求、检验规则、标志、包装与贮存等内容。
本部分适用于联接两水平同轴线的传动轴系，并具有一定补偿两轴相对位移性能的NGCLZ型带制动轮鼓形齿式联轴器，工作环境温度20℃～十80℃，传递公称转矩为0.63kN·m~125kN·m。 2规范性引用文件
下列文件中的条款通过GB/T26103的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3852联轴器轴孔和联结型式与尺寸 GB/T11352一般工程用铸造碳钢件（GB/T11352—2009，ISO3755：1991，ISO4990：2003，
MOD)
GB/T26103.1--2010GICL型鼓形齿式联轴器
3型式、基本参数和主要尺寸
3.1NGCLZ型带制动轮鼓形齿式联轴器有两种结构型式：A型和B型，见图1和图2。 3.2基本参数和主要尺寸
A型与B型联轴器基本参数和主要尺寸应符合图1、图2及表1的规定。 3.3联轴器轴孔和联结型式与尺寸应符合GB/T3852的规定。其键槽型式有A、B、B1、C、D型。轴孔
型式组合为:·
YZJ
3.4标记 3.4.1联轴器的标记方法应符合GB/T3852的规定。 3.4.2标记示例：
示例1：主动端：Z型轴孔，C型键槽，dz=50mm，L=84mm；从动端：Y型轴孔（短系列），A型键槽，dz=55mm， L=84mm的NGCLZ5型带制动轮鼓形齿式联轴器，其标记为：
ZC50X84 55X84
GB/T26103.5—2010
NGCLZ5联轴器示例2：主动端：Y型轴孔，B型键槽，dl=80mm，L=172mm；从动端：Y型轴孔（短系列），A型键槽，dz=90mm
L=132mm。制动轮直径$600mm的NGCLZ10型带制动轮鼓形齿式联轴器，其标记为：
B80X172 X$600 GB/T26103.5—2010
NGCLZ10联轴器
90X132
1 GB/T 26103.5—2010
J型轴孔乙型轴孔
Y型轴孔
2
1 : 10
标志
标志
Y型轴孔
Bs
图1A型（适用于NGCLZ1～NGCLZ13型）
2 GB/T26103.5—2010
Y型轴孔（长系列） Y型轴孔（短系列）
Z型轴孔 1型轴孔
A
1:1%
2
5
Ci
I
标志
标
Y型轴孔
Ba
图2B型（适用于NGCLZ14型）
4技术要求 4.1联轴器应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。 4.2制动轮的材料应符合GB/T.11352中规定的ZG270-500。 4.3制动轮的轮缘表面淬火硬度35HRC~45HRC，深度为2mm~3mm。 4.4其他要求可按GB/T26103.1中第4章的规定。 5检验规则
联轴器的检验规则按GB/T26103.1一2010中第5章的规定。 6标志、包装与贮存
联轴器的标志、包装与贮存按GB/T26103.1一2010中第6章的规定。 7选用及计算
联轴器的选用及计算按GB/T26103.1一2010中附录A（规范性附录）的规定。
3
