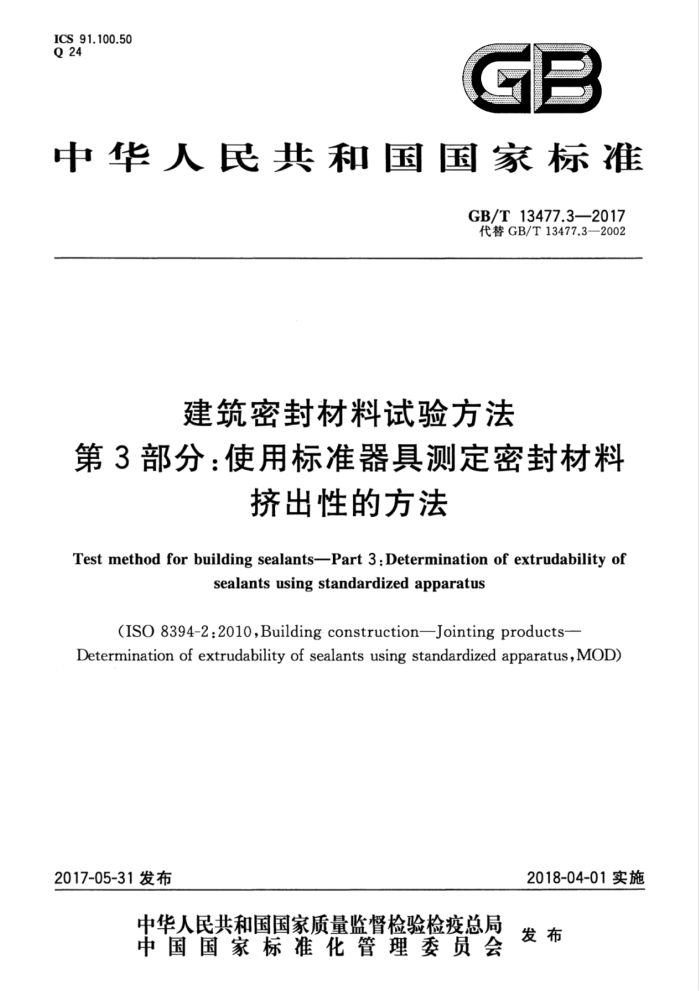

ICS 91.100.50 Q 24
GP
中华人民共和国国家标准
GB/T13477.3—2017 代替GB/T13477.3—2002
建筑密封材料试验方法
第3部分：使用标准器具测定密封材料
挤出性的方法
Test method for building sealants-Part 3:Determinationof extrudability of
sealants using standardized apparatus
(ISO 8394-2 :2010,Building construction—Jointing products- Determination of extrudability of sealants using standardized apparatus,MOD)
2018-04-01实施
2017-05-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 口国
国家标准建筑密封材料试验方法
第-3部分：使用标准器具测定密封材料
挤出性的方法 GB/T13477.3—2017
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 5字数20千字 2017年6月第一版 2017年6月第一次印刷
*
书号：155066·1-56087定价 16.00元 GB/T13477.3—2017
前言
GB/T13477《建筑密封材料试验方法》分为20个部分：
第1部分：试验基材的规定；第2部分：密度的测定；第3部分：使用标准器具测定密封材料挤出性的方法；
一第4部分：原包装单组分密封材料挤出性的测定；第5部分：表干时间的测定；
第6部分：流动性的测定；第7部分：低温柔性的测定；第8部分：拉伸粘结性的测定；第9部分：浸水后拉伸粘结性的测定；一第10部分：定伸粘结性的测定；第11部分：浸水后定伸粘结性的测定；第12部分：同一温度下拉伸-压缩循环后粘结性的测定；第13部分：冷拉-热压后粘结性的测定；第14部分：浸水及拉伸-压缩循环后粘结性的测定；第15部分：经过热、透过玻璃的人工光源和水曝露后粘结性的测定；第16部分：压缩特性的测定；第17部分：弹性恢复率的测定；第18部分：剥离粘结性的测定； -第19部分：质量与体积变化的测定；第20部分：污染性的测定。
-
-
-
本部分为GB/T.13477的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T13477.3一2002《建筑密封材料试验方法第3部分：使用标准器具测定密封材
料挤出性的方法》，与GB/T13477.3一2002相比，主要技术变化如下：
修改了范围的表述（见第1章，2002年版的第1章）；修改了规范性引用文件（见第2章，2002年版的第2章）；修改了原理，增加了以质量挤出率或体积挤出率报告挤出性的表述（见第4章，2002年版的第 4 章); 删除了标准试验条件（见2002年版的第5章）；
- -
修改了试验器具（见5.1和5.3，2002年版的6.2、6.3和6.4）；增加了通则（见第6章）；增加了试验准备（见第7章）；修改了试验步骤，删除了使用量筒的A法（见8.1～8.3，2002年版的7.1～7.3）；增加了结果表示（见第9章）；修改了试验报告，增加了以质量挤出率或体积挤出率报告挤出性等内容，删除了报告试验方法 (A法或B法)等内容[见第10章列项a)、c)、f)、g)、h)、i)和j)，2002年版的第8章列项b)、 c)、e)、f)和g)]。
I GB/T13477.3—2017
本部分使用重新起草法修改采用ISO8394-2：2010《建筑结构接缝产品第2部分：使用标准器具测定密封材料挤出性的方法》。
本部分与ISO8394-2：2010相比，在结构上有所调整，附录A中列出了本部分与ISO8394-2：2010 的章条编号对照一览表。
本部分与ISO8394-2：2010相比，存在技术性差异，这些差异涉及的条款已通过在外侧空白位置的垂直单线（I）进行了标识，附录B中给出了相应技术性差异及其原因的一览表。
本部分还做了下列编辑性修改：一将ISO8394-2：2010第1章有关包装形式的解释列人本部分第1章的注；
-在9.2式（2)的说明中增加了密度的单位。
-
对ISO8394-2：2010中的技术勘误已纳人本部分的条款中，涉及勘误的条款已通过在外侧空白位置的垂直双线（I）进行了标识。其勘误内容如下：
将图1左视图中滑板被遮挡的轮廊线以虚线表示； —将图2a)中挤出筒的内径尺寸以Φ50H7”代替“Φ50”；
将图2d)中前盖主视图的尺寸以20”代替"8.04”；
一
一将图2f)中孔板剖面图的尺寸以“3.4”代替“Φ11”； - 将图2规定公差表中3H7的公差以“十0.01”代替“十0.009”，50H7的公差以“十0.025”代替
"-0.025”。 本部分由中国建筑材料联合会提出。 本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。 本部分起草单位：河南建筑材料研究设计院有限责任公司、广州市白云化工实业有限公司、郑州中
原应用技术研究开发有限公司、成都硅宝科技股份有限公司、广州市高士实业有限公司、广东新展化工新材料有限公司、广东普赛达密封粘胶有限公司、江门大光明粘胶有限公司。
本部分主要起草人：邓超、段林丽、曾容、张德恒、柴明侠、胡新嵩、王奉平、任绍志、冯祥佳。 本部分所代替标准的历次版本发布情况为：
GB/T13477-1992,GB/T13477.3—2002。
I GB/T13477.3—2017
建筑密封材料试验方法
第3部分：使用标准器具测定密封材料
挤出性的方法
1范围
GB/T13477的本部分规定了使用标准器具测定建筑密封材料挤出性和适用期的方法。 本部分适用于测定密封材料的挤出性以及多组分密封材料的适用期。 注：本部分规定的测定方法与待测密封材料的原供货包装形式无关。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14682建筑密封材料术语（GB/T14682—2006，ISO6927：1981，NEQ）
3术语和定义
GB/T14682界定的术语和定义适用于本文件。
4原理
将待测密封材料填满标准器具，利用压缩空气在规定条件下挤出密封材料，称量挤出密封材料的
质量。
对单组分密封材料，在单位时间内密封材料的挤出质量为质量挤出率，挤出体积为体积挤出率。 对多组分密封材料，绘制质量挤出率E，的算术平均值与混合后经历时间f的曲线图，读取相应产
品标准规定或各方商定的挤出率所对应的时间，即为适用期（h或min）。
本部分给出了基准试验条件，如温度、压力、挤出时间和挤出简的外形尺寸。试验时可能会偏离这些试验条件，改变最终试验结果。因此，任何偏离均应在试验报告中描述。只有在所有试验条件都相同时，结果才具有可比性。
5试验器具
5.1 恒温箱：温度可调至（5士2）℃、（23士2）℃、（35土2）℃或各方商定的温度。 5.2气动标准器具：标准器具的试验体积为250mL或400mL，挤出孔直径为2mm、4mm、6mm或 10mm（见图1和图2），可按各方商定选用。 5.3稳压气源：气压可达700kPa。 5.4秒表：分度值0.1s。 5.5天平：分度值0.1g。
1
