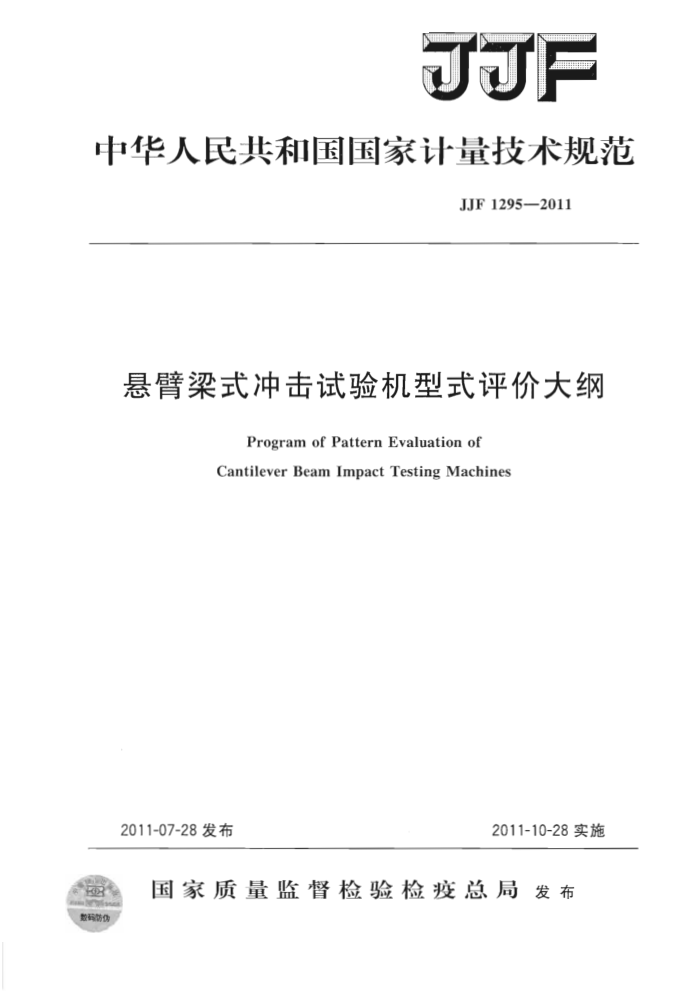

JJF
中华人民共和国国家计量技术规范
JJF1295—2011
悬臂梁式冲击试验机型式评价大纲
ProgramofPatternEvaluationof CantileverBeamImpactTestingMachines
2011-10-28实施
2011-07-28发布
国家质量监督检验检疫总局发布
数码防伪 JJF1295—2011
悬臂梁式冲击试验机
型式评价大纲 Program of Pattern Evaluation of
JJF1295—2011
CantileverBeamImpactTestingMachines
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自
2011年10月28日起施行。
归口单位：全国力值硬度计量技术委员会
主要起草单位：湖北省计量测试技术研究院
山东省计量科学研究院承德市精密试验机有限公司深圳三思纵横科技股份有限公司
参加起草单位：河南省计量科学研究院
本规范由全国力值硬度计量技术委员会负责解释 JJF1295—2011
本规范主要起草人：
胡翔 (湖北省计量测试技术研究院）李万升（山东省计量科学研究院）赵凌云（承德市精密试验机有限公司）钱正国（深圳三思纵横科技股份有限公司）
参加起草人：
秦国君（河南省计量科学研究院）陈俊 (湖北省计量测试技术研究院) JJF1295—2011
目
录
1 范围·
(1) (1) ：(1) (2) .(2) .(2) (2) (2) (2) (3) (3) (3) ... (3)
引用文献 3术语、符号 4概述 4.1原理和用途 4.2试验机结构 5法制管理要求.· 5.1计量单位要求， 5.2计量法制标志和计量器具标识的要求 5.3申请单位应提交的技术资料和试验样机 6计量要求·· 6.1 能量损失 6.2摆锤长度.. 6.3势能 6.4冲击速度 6.5指示能量 7 通用技术要求 7.1外观结构…· 7. 2 机架和安装· 7. 3 试验机几何参数 7.4指示装置 7. 5 安全防护性能 7. 6 电气安全性能·. 7. 7 耐运输颠簸性能 8 型式评价项目. 9 型式评价的条件和设备 9.1 环境条件. 9.2 型式评价所用的设备 10 型式评价方法 10.1 外观结构的检验 10.2 机架和安装的检验 10.3 试验机几何参数 10.4 指示装置的检验 10.5 能量损失的检验 10.6 摆锤长度的检验
2
..
(3) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) .（5) (6) ... (6) (6) (6) (6) (7) :（7) (7) (8) (8)
±±
..
1 JJF1295—2011
10.7 摆锤势能的检验 10.8 冲击速度的检验 10.9 指示能量准确度的检验 10.10 安全防护性能的检验 10.11 电气安全性能的检验· 10.12 耐运输颠簸性能的检验· 11 型式评价结果的处理 11.1 判定原则 11.2 型式评价报告附录A 计量器具型式评价原始记录格式附录B 试验机几何参附录C 初始势能的测负
(9) (9) (9) (10) (10) (10) (10) (10) (10) (11) (14) (15)
S
R
P
Ⅱ JJF1295---2011
悬臂梁式冲击试验机型式评价大纲
1 范围
本大纲适用于各类悬臂梁式冲击试验机（以下简称试验机）的型式评价，也可用于指导生产过程中的产品质量监督检查。
2 引用文献
JJG145—2007 摆锤式冲击试验机 JJG608—1989 悬臂梁式冲击试验机 GB/T3808—2002 摆锤式冲击试验机的检验 GB/T21189—2007 塑料简支梁、悬臂梁和拉伸冲击试验用摆锤冲击试验机的
检验
JB/T9329—1999 仪器仪表运输贮存基本环境条件及试验方法使用本大纲时，注意使用上述引用文献的现行有效版本。
3 术语、符号
GB/T21189-2007和GB/T3808—2002等标准中的有关术语和定义适用于本大纲。
本大纲使用的术语、符号见表1。
表1符号、单位及含义
符 号 AN Ap As Av Lp Li Lr T M 0 p p'
含义标称能量实测初始势能指示能量吸收能量
单 位 J J J J m m m s Nm m/s J J
摆锤长度（摆轴轴线至打击中心的距离）
冲击长度（冲击刃冲击试样表面中心点至摆轴轴线的距离）
摆轴轴线至支点的距离
摆锤的摆动周期
摆锤力矩冲击速度
指针摩擦引起的能量损失
轴承摩擦和空气阻力引起的能量损失
1 JJF1295—2011
表1(续）
符号 F
单位 N 度(°) 度(°)
含 义摆锤重力摆锤升角摆锤落角
8
α
4概述 4.1/ 原理和用途
悬臂梁冲击试验机又称Izod冲击试验机，是在规定的条件下用特定形状、一定高度及相应质量的摆锤，在规定速度下对规定形状和尺寸的试样进行冲击，从而测出材料受冲击破坏所需能量的试验机。
悬臂梁冲击强度反映试样遭冲击破坏时摆锤的能量损失，此方法多用来测定硬质塑料、增强尼龙、 玻璃钢、陶瓷、铸石、塑料管材、绝缘材料等非金属材料的冲击韧性。 4.2试验机结构
试验机结构见图1。
SS 山 R P S
冲击摆锤
摆锤释放机构
指示机构
S
ON
机架
IS
试样夹具
o
图1 悬臂梁式冲击试验机结构示意图
5法制管理要求
5.1计量单位要求
悬臂梁式冲击试验机应采用法定计量单位。
5.2计量法制标志和计量器具标识的要求
必须在悬臂梁式冲击试验机的铭牌明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰可辨、牢固可靠。 2 JJF1295—2011
5.2.1 计量法制标志包括以下内容
制造计量器具许可证的标志和编号（试验样机应预留位置）；一计量器具型式批准标志和编号（试验样机应预留位置，本项不是强制性规定）；一产品合格印、证（此项可与试验机本体分开设置）。
5.2.2计量器具标识包括以下内容：
试验机的名称；试验机的规格、型号；试验机的最大能量；试验机的出厂日期、编号；试验机的制造厂名称或标志
5.3申请单位应提交的技术资料和试验样机 5.3.1申请单位应提交的技术资料
样机照片；一产品标准（含检测方法）；总装图、电路图和主要零部件图；使用说明书；一制造单位或技术机构所做的试验报告。
5.3.2试验样机
申请单位应按下列原则提供试验样机。按单一产品申请的，样机数量为（1～3）台；按系列产品申请的，每个系列产品中抽取三分之一具有代表性的规格产品（由承担试验的技术机构根据申请单位提供的技术资料确定，原则上应包括该系列产品中额定能量最大和最小的两种规格）；每种规格的样机数量，按单一产品的原则执行。按以上原则，数量太多的，可适当减少样机数量。
在技术机构的实验室安装、试验有困难的，可由技术机构提出，经委托的政府计量行政部门同意后，技术机构可以派技术人员到申请单位的生产现场或者使用现场进行试验。 6计量要求 6.1能量损失
摆锤空击时，试验机由摩擦和空气阻力产生的能量损失的最大允许量应符合表2的规定。
表2关于能量损失的要求
2. 75 1
11 0. 5
≥22
每套摆锤的最大冲击能量（J）能量损失不应大于最大冲击能量的（%） 6.2摆锤长度
1. 0 2
5. 5
通过测定摆锤的摆动周期，计算摆锤长度Lp，摆锤长度Lp与冲击长度L，应致，两者的最大允许相对误差为摆锤长度的土1%。 6.3势能
势能Ap与标称能量A~的最大允许相对误差为士1%。
3
