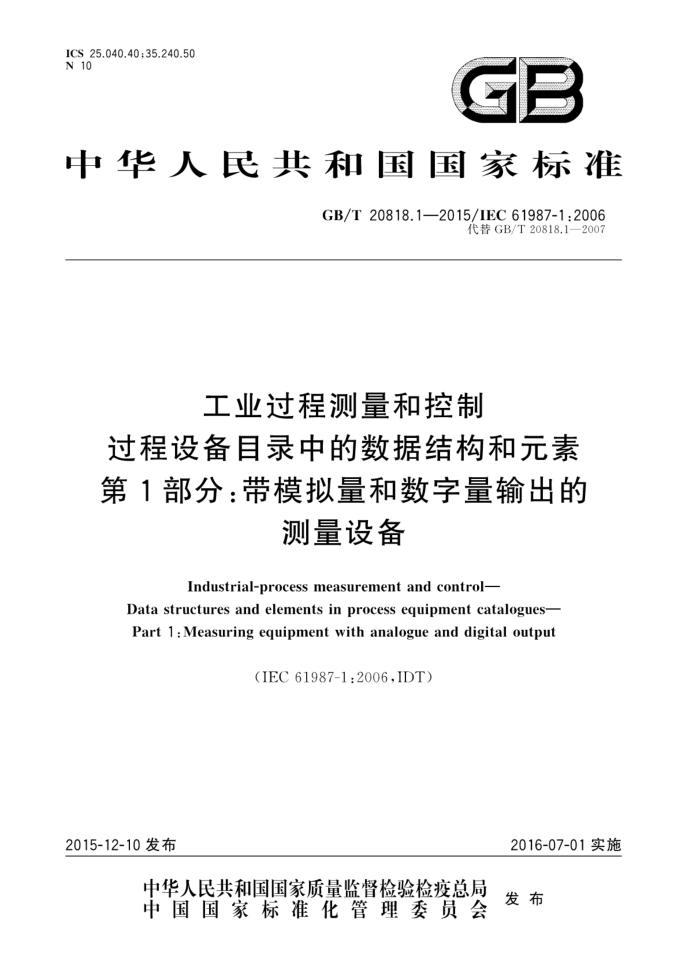

中华人民共和国国家标准
GB/T20818.1—2015/IEC61987-1:2006
代替GB/T20818.1—2007
工业过程测量和控制
过程设备目录中的数据结构和元素第1部分：带模拟量和数字量输出的
测量设备
Industrial-process measurement and control-
Datastructuresand elements inprocess equipment catalogues- Part 1:Measuring equipment with analogue and digital output
(IEC61987-1:2006.IDT)
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T20818.1—2015/IEC 61987-1:2006
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
I
元文档 4.1 概要 4.2 元文档章节和特性 4.3 专用语· 5 过程测量设备用元文档· 5.1 标识符 5.2 用途 5.3 功能和系统设计 5.4 输人· 5.5 输出 5.6 性能特征 5.7 工作条件。 5.8 机械结构· 5.9 可操作性 5.10 供源 5.11 证书和认证 5.12 订购信息 5.13 文档附录A（规范性附录） 按测量设备功能分类的特性附录B（资料性附录） 按测量原理功能分类的特性参考文献
4
10
10
10
11
12 12
1s 14 16 16
17 17 17
18
21
45
图 1 过程测量设备分类示意图
表A.1 测量设备的分类及文档结构表 B.1 流量测量设备的分类及文档结构表B.2 液位测量设备的分类及文档结构表B.3 压力测量设备的分类及文档结构表 B.4 温度测量设备的分类及文档结构表 B.5 密度测量设备分类及文档结构
18 21 26 30 36 40 GB/T20818.1—2015/IEC 61987-1:2006
前言
GB/T20818《工业过程测量和控制过程设备目录中的数据结构和元素》暂分为以下5部分：
第1部分：带模拟量和数字量输出的测量设备；第10部分：用于电子数据交换的工业过程测量和控制属性列表（LOPs)基本原则；第11部分：测量设备电子数据交换用属性列表（LOP）通用结构；第12部分：流量测量设备电子数据交换用属性列表（LOP）；第13部分：压力测量设备电子数据交换用属性列表（LOP）。
本部分是GB/T20818的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T20818.1一2007《工业过程测量和控制过程设备目录中的数据结构和元素第
1部分：带模拟和数字输出的测量设备》。本部分与GB/T20818.1一2007相比，除编辑性修改外主要技术变化如下：
增加了术语和定义的具体条款内容，删除了2007版的附录C按字母排序的术语、定义和来源（见3，2007版的附录C）删除了过程测量设备用元文档的注释（见2007版的5）；规范了过程测量设备用元文档的标题格式（见5，2007版的5）；
一
规范了过程测量设备用元文档中关于安全性的描述（见5.3.4.4，2007版的5.3.5.4)；增加了安装的气候等级，删除了2007版功能与系统设计中的气候等级（见5.7.1.1，2007版的 5.3.4，以及修订前后附录A和附录B中各表）：增加了环境中的相对湿度（见5.7.2.4以及修订前后附录A和附录B中各表）；增加了附录A和附录B的各表中与模拟输出信号有关的特性单元用深色下斜线单元标注（见修订前后附录A和附录B中各表）；增加了附录A和附录B的各表中与设备结构有关的特性单元用浅色上斜线单元标注（见修订前后附录A和附录B中各表)； -增加了过程测量设备分类图中电阻温度计单元的灰底色（见图1)；删除了2007版的“附录D文档类型定义（DTD)和采用SGML表示法的元文档”（见2007版的附录D)。
本部分使用翻译法等同采用IEC61987-1：2006《工业过程测量和控制在过程设备目录中的数据结构和元素第1部分带模拟量和数字量输出的测量设备》（英文版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下： GB/T17626（所有部分）电磁兼容试验和测量技术（IEC61000-4，IDT） GB/T18271.2过程测量和控制装置通用性能评定方法和程序 第2部分：参比条件下的试验
(GB/T18271.2—2000,idtIEC61298-2:1995)
GB/T18271.3过程测量和控制装置通用性能评定方法和程序金 第3部分：影响量影响的试验 (GB/T18271.3—2000,idtIEC61298-3:1998)
GB/T18271.4过程测量和控制装置通用性能评定方法和程序 第4部分：评定报告的内容 (GB/T18271.4—2000,idtIEC61298-4:1995)
GB/T18272.5—2000工业过程测量和控制 系统评估中系统特性的评定 第5部分：系统可信性评估（idtIEC61069-5：1994）
I GB/T20818.1—2015/IEC61987-1:2006
GB/T18272.6—2006 5工业过程测量和控制 系统评估中系统特性的评定 第6部分：系统可操作性评估（IEC61069-6：1998，IDT）
本部分对IEC61987-1：2006进行了下列编辑性修改：
删除了IEC61987-1：2006的前言；凡有“IEC61987”的地方改为“GB/T20818”；用小数点“”代替作小数点的逗号“，”；对于IEC61987-1：2006引用的其他国际标准中有被等同采用为我国标准的，本部分引用我国国家标准代替对应的国际标准；修改了原文中明显错误的地方，如原文中“3.18 3极限条件”的出处误为“[VIM4.9」”，现更正为"[VIM5.6]"; 更正了原文中附录B中的条号错误，如原文B.2.3应更正为B.2.2.1，原文B.2.3.1应更正为 B.2.2.2等; 删除了表B.3和表B.4中7.1安装”下与测量设备无对应关系的特性“发射角”
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本部分起草单位：厦门宇电自动化科技有限公司、深圳市标利科技开发有限公司、西南大学、机械工
业仪器仪表综合技术经济研究所。
本部分主要起草人：周宇、陈汝、刘枫、王春喜、张新国、潘东波、陈映萍、李涛、杨颂华。 本部分所代替标准的历次版本发布情况为：
GB/T20818.1—2007。
I GB/T20818.1—2015/IEC 61987-1:2006
引言
近年来，工业界已经意识到把测量设备的数据从一种形式转换成另一种形式会耗费大量的时间和
精力。例如，一台仪表的技术数据，在制造商那里会存在纸质和电子文档两种独立的数据集合，而最终用户则要求产品规格、工程数据库或商业数据库的数据都一致。然而，因为每种不同用途的设备都有各自的数据储存格式，因此大多数情况下，数据都不能共享。
与技术数据共享相矛盾的第二个问题在于产品描述内容本身。以特定性能测试结果的表述为例，
其技术数据表应该包含什么信息、应怎样组织，或最终如何表述，生产厂商很少就此达成共识。以致最终用户把有关信息录人数据库时，总是发现数据不一致或含义不同，使得数据库难以建立。
本部分旨在通过为工业过程测量和控制设备定义通用结构及其内容来解决上述问题。这基于以下
构想：按测量设备类型（例如，压力测量设备、温度测量设备或电磁流量计设备）规定通用的结构和产品特性的集合。最终文件不仅限于电子交换，而且便于用户阅读和理解。
本部分适用于带模拟和数字输出的过程测量设备的电子目录。未来将按类似的分类结构继续制订
适用于带二进制输出和接口设备的过程测量设备的其余部分。本部分描述的结构已包含了带二进制输出的测量设备常用的大多数产品特性。附录B也同样兼顾了今后的标准化。
本部分希望作为今后所有涉及过程测量设备文档规范的标准制订的指导性文件。今后每次修订现行标准，对于本部分第5章中定义的结构和产品特性，都宜采纳或努力达成一致。
附录A包含了过程测量设备分类和目录结构一览表。附录B包含了按特定测量变量进一步细分的子分类表。
本结构中尽可能使用了现有国际标准术语来命名产品特性。按照ISO10241-1规定，本部分第 3章列出了术语和定义及其出处。
按照标准创建结构化文档。借助GB/T14814中描述的标准通用标记语言（SGML)或源于SGMI 的可扩展标记语言（XML)可以给出一种无需导出即可交换结构化信息的适当方法。
本部分也能提供符合GB/T17564或GB/T17645的属性（数据元素类型）分类基础。本部分需要
将用文字条款、图形和表格等表示的特征进一步分解为符合所述标准的属性（数据元素类型）。例如，将量程表示为带度量单位的下限（LRLlowerrange-limit）和上限（URL—upperrange-limit），将尺寸分别用带度量单位的长×宽×高（L×BXH)3个元素来标注，或将降功率曲线表示为一系列对应的坐标数据。
本部分参考了涉及数据集成的数据模型和关系参考数据库的相关标准GB/T18975.1、GB/T18975.2 和ISO15926-4，例如，采用了限定性分类结构。同时，本部分还与产品模型数据交换标准（STEP一Ex changeofProductModelData)保持一致。ISO10303-21的数据模型和定义以ISO15926-4TS参考数据库作为“数据库”。按照本部分所述，现行标准能重现包括产品结构数据、尺寸数据、电气连接数据和产品性能中的测量范围或电源等在内的数据字段。 GB/T20818.1—2015/IEC61987-1:2006
工业过程测量和控制
过程设备目录中的数据结构和元素第1部分：带模拟量和数字量输出的
测量设备
1范围
GB/T20818的本部分给出了带模拟量或数字量输出的工业过程测量和控制设备按产品特征分类的过程设备目录宜采用的通用结构，以便产品从一方移交给另一方时有助于理解产品描述。
本部分适用于产品制造商编制过程测量设备目录并有助于用户订货。本部分也可以作为涉及过程测量设备目录的所有后续标准的参考文件。此外，本部分还可作为未来制订其他种类的测量设备和执行器等过程设备文档相关标准的指南。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB/T17214.1一1998工业过程测量和控制装置工作条件第1部分：气候条件（IEC60654-1：
1993,IDT)
GB/T17614.12015工业过程控制系统用变送器第1部分：性能评定方法（IEC60770-1： 2010,IDT)
GB/T18268.1—2010 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 (IEC 61326-1:2005,IDT)
ISO3511-1：1997过程测量控制功能和仪表符号表示第1部分：基本需求（Processmeasure ment control functions and instrumentationSymbolic representationPart 1:Basic requirements)
IEC61oo0-4（所有部分）电磁兼容试验和测量技术（Electromagneticcompatibility（EMC）- Part 4:Testing and measurement techniques)
IEC61069（所有部分）工业过程测量和控制系统评估中系统特性的评定（Industrial一process measurement and control-Evaluation of system properties for the purpose of system assessment)
IEC61298（所有部分）过程测量和控制装置通用性能评定方法和程序（Processmeasurement and control devices—General methods and procedures for evaluating performance)
3术语和定义
下列术语和定义适用于GB/T20818的本文件。
3.1
环境条件ambientconditions;environmentalconditions 可以影响器件或系统性能的环境特性。
1 GB/T20818.1—2015/IEC61987-1:2006
注：环境条件的例子为气压、气温、湿度、辐射和振动等 [GB/T2900.83—2008，定义151-16-03
3.2
环境温度ambienttemperature 在当地环境下，包括邻近的发热设备，在具有代表性的某点上所测得的温度，在此温度下测量和控
制设备都能够正常的操作、储存和运输（见3.1）。 3.3
环境温度限 ambienttemperature limits 装置运行可承受且不会永久性损害其操作性能的环境温度极限值（见3.18和3.19）。 注：若装置运行处于正常操作限与操作温度限之间，也可能导致操作性能失效。
3.4
环境温度范围 ambient temperature range 装置按照设计精度限运行所允许的环境温度范围（见3.29和3.31）。
3.5
模拟信号analoguesignal 信息参数可取为给定连续范围内任一值的信号。 ［GB/T2900.56—2008，定义351-21-53]
3.6
二进制信号 binary signal 信息参数可取为两个离散值之一的数字信号。 ［GB/T2900.56—2008，定义351-21-55]
3.7
气候等级 climateclass 测量设备在操作运行（包括停机）、运输、贮存期间可能承受的环境温度、气压、湿度等陆地或海上气
候条件。
[GB/T17214.1—1998,定义4] 3.7.1
空调场所（A级）classA：air-conditionedlocatior 空气温度和湿度都被控制在规定的极限值范围内的场所。
3.7.2
升温和（或）降温的封闭场所（B级）classB：heatedand/orcooledenclosedlocation 只有空气温度被控制在规定的极限值范围内的场所。
3.7.3
掩蔽场所（C级）classC：shelteredlocation 空气温度和湿度都不受控制，但装置可以得到保护，不直接受到诸如阳光辐射、雨淋、其他形式的降
水以及全风压之类气候因素作用的场所。 3.7.4
户外场所（D级）classD：outdoorlocation 空气温度和湿度都不受控制，且装置暴露在大气条件下，直接承受诸如阳光辐射、风、雨、冰、冻
雨、雪和结冰之类侵袭的场所。 3.8
防护等级degreeofprotection 按标准规定的检验方法，外壳对接近危险部件、防止固体异物进人或水进入所提供的保护程度。
2
