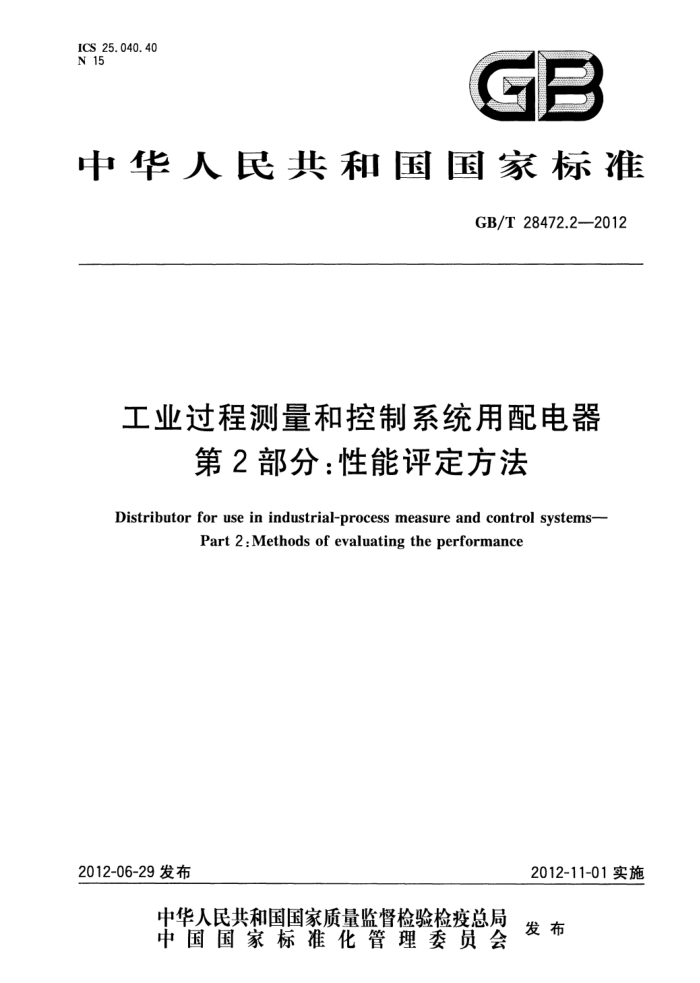

ICS 25.040. 40 N 15
中华人民共和国国家标准
GB/T 28472.2-2012
工业过程测量和控制系统用配电器
第2部分：性能评定方法
Distributor for use in industrial-process measure and control systems-
Part 2 : Methods of evaluating the performance
2012-06-29发布
2012-11-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和国
国家标准
工业过程测量和控制系统用配电器
第2部分：性能评定方法 GB/T 28472. 2—2012
*
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013) 北京市西城区三里河北街16号(100045)
网址 www. spc. net. cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880X1230 1/16 印张 1 字数 24 千字 2012年11月第一版　2012年11月第一次印刷
书号：155066·1-45801定价 18.00元 GB/T 28472.2--2012
前言
GB/T28472《工业过程测量和控制系统用配电器》分为两部分：
第1部分：通用技术条件； -第2部分:性能评定方法。
本部分是GB/T 28472 的第 2部分。 本部分按 GB/T 1.1一2009《标准化工作导则第 1部分:标准的结构和编写》的规定编写。 本部分的性能评定方法参照了GB/T 18271.1-2000《过程测量和控制装置通用性能评定方法
和程序第1部分：总则》、GB/T18271.2一2000《过程测量和控制装置通用性能评定方法和程序第2部分：参比条件下的试验》、GB/T18271.3一2000《过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验》和GB/T18271.4--2000《过程测量和控制装置通用性能评定方法和程序第 4 部分：评定报告的内容》的相关规定。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。 本部分由负责起草单位：重庆宇通系统软件有限公司。 本部分参加起草单位：南京优倍电气有限公司、北京远东仪表有限公司、福建上润精密仪器有限公
司、重庆川仪自动化股份有限公司、福建顺昌虹润精密仪器有限公司、西南大学。
本部分主要起草人：岳周、冯伟。 本部分参加起草人：董健、韩绍盈、张新国、王悦、赵力行、戈剑、吴辉华、张刚、魏小东、赵亦欣、
周雪莲、黄仁杰、钟秀蓉。
1 GB/T 28472.2—2012
引言
《工业过程测量和控制系统用配电器》主要针对工业过程控制测量和控制系统中的二线制仪表的通用技术条件、以及工作信号等。
本部分通过提供的内容，旨在为工业过程测量和控制系统的设计、开发、研究提供指导。
一 GB/T 28472.2-2012
工业过程测量和控制系统用配电器
第2部分：性能评定方法
1范围
GB/T28472的本部分规定了工业过程测量和控制系统用配电器的性能评定方法和检验规则等。 本部分适用于工业过程测量和控制系统用配电器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2423.1-2008电工电子产品环境试验　第2部分：试验方法　试验A：低温（IEC60068-2 1 :2007,IDT)
GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2 2:2007,IDT)
GB/T 2423.3-2006 电工电子产品环境试验第2部分：试验方法　试验Cab：恒定湿热试验 (IEC 60068-2-78 :2001,IDT)
GB/T 2423.4-2008电工电子产品环境试验　第2部分：试验方法　试验 Db　交变湿热 (12 h+12 h 循环)(IEC 60068-2-30:2005,IDT)
GB/T2423.10—2008　电工电子产品环境试验　第2部分：试验方法　试验Fc：振动（正弦） (IEC 60068-2-6:1995,IDT)
GB 4208—2008外壳防护等级（IP等级)(IEC60529:2001,IDT) GB 4793.1—2007测量、控制和实验室用电气设备的安全要求(IEC 61010-1:2001,IDT) GB/T11020—2005固体非金属材料暴露在火源时的燃烧性实验方法清单（IEC60707：1999，
IDT)
GB/T16842—2008　外壳对人和设备的防护　检验用试具（IEC 61032:1997,IDT) GB/T17212—1998工业过程测量和控制术语和定义(idt IEC 60902:1987) GB/T17626.2—2006电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2:2001，
IDT)
GB/T17626.3—2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-3： 2002,IDT)
GB/T 17626. 4—2008 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC 61000- 4-4 :2004,IDT)
GB/T 17626.5—2008 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验（IEC61000-4-5： 2004,IDT)
GB/T 17626.8—2006 电磁兼容 试验和测量技术工频磁场抗扰度试验（IEC61000-4-8:2001， IDT)
GB/T 18271.1--2000 过程测量和控制装置通用性能评定方法和程序 第1部分：总则 (idt IEC 61298:1995)
1 GB/T 28472.2-2012
GB/T18271.2-2000　过程测量和控制装置通用性能评定方法和程序第2部分：参比条件下的试验(idt IEC 61298-2:1995)
GB/T 18271. 3-—2000 0过程测量和控制装置通用性能评定方法和程序第 3部分：影响量影响的试验(idt IEC 61298-3:1998)
GB/T 18271. 4—2000 过程测量和控制装置通用性能评定方法和程序第 4 部分:评定报告的内容(idt IEC 61298-4:1995)
GB28472.1-2012　工业过程测量和控制系统用配电器第1部分：通用技术条件
3术语
GB/T 17212-1998,GB/T 18271.1—2000、GB/T 18271.2—2000 和 GB/T 18271. 3-2000 确立的以及下列术语和定义适用于GB/T 28472的本部分。 3.1
配电器distributor 为二线制变送器提供电源并为其传输信号的一种仪表。
3.2
配电电压distribution voltage 为二线制变送器提供的电源电压值。
4试验方法
4.1试验条件 4.1.1一般环境条件
a）: 环境温度：15℃～35℃; b）相对湿度:10%～75%; c)） 大气压力:86 kPa～108 kPa; d）无渗水、淋雨和日照等。
4. 1.2 参比环境条件
a) 环境温度:23℃士2℃; b） 相对湿度：45%～55%; c） 大气压力:86 kPa～106 kPa; d)） 周围空气中应不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，应不含有易燃、易爆
的物质。
4.1.3供电电源
除了用户与制造商商定采用更小的允差，应采用下列允差。 额定电压：士1%；纹波(直流电源)小于1%。
4.2配电电压范围检查
将电源电压调到26.4V,输人信号为 4mA,测量输人端电压值。再将电源电压降至 21.6 V,输人
2 GB/T 28472.2—2012
信号为20mA,再次测量输入端电压值。 4.3 与基本误差有关的试验
4.3.1概述
试验按接线图1 进行,非测试的多回路配电回路输人端并接2 kα(1/2 W)电阻;非测试的多回路电流输出端并接250 2(1/4 W)电阻。
数字电流表
数字电流表 (A
(A)
输入源
被试装置
250 Q 负载
图 1配电器基本误差试验接线图
试验前，应在规定条件下使测量设备充分稳定，所有影响测试的条件均应随时观察并记录。 改变输入信号，以输人量程的0%,25%,50%，75%，100%，75%,50%,25%,0%为一个变化循环，
共进行三个循环,记录每一个试验点对应的输出信号值。
试验时，输入信号应按初始变化的同一方向缓慢地逼近试验点，不允许有过冲现象。测试时，输入信号应保持稳定，直到被测参数稳定为止。
试验中,不允许敲打或振动配电器。 根据测试结果,按式(1)计算误差：
=Y=Y×100%
.(1)
S
式中： 8: Y出 输出的信号标准值，单位为毫安（mA); Y^ 输人的信号标准值，单位为毫安（mA）； s
某试验点测得的误差值，%；
输出信号量程，即16mA。
4.3.2不精确度
以三个循环试验中各试验点测得的最大的正、负误差表示。 4.3.3重复性误差
在相同的工作条件下，从同一个方向作全范围移动时,对同一个输人值在短时间内多次连续测量输出所获得的极限值之间的代数差。
注：重复性误差不包括回差和漂移。 4.3.4回差
同一试验点上任何一个试验循环中相邻的上行程输出与下行程输出之差，从全部试验循环中观察到的最大值以理想输出量程的百分数表示，并列入试验报告。 4.3.5始动漂移
试验前,在参比环境条件下放置 24 h,然后接通电源并加人量程的 25%输人信号，过5min、1 h 和
