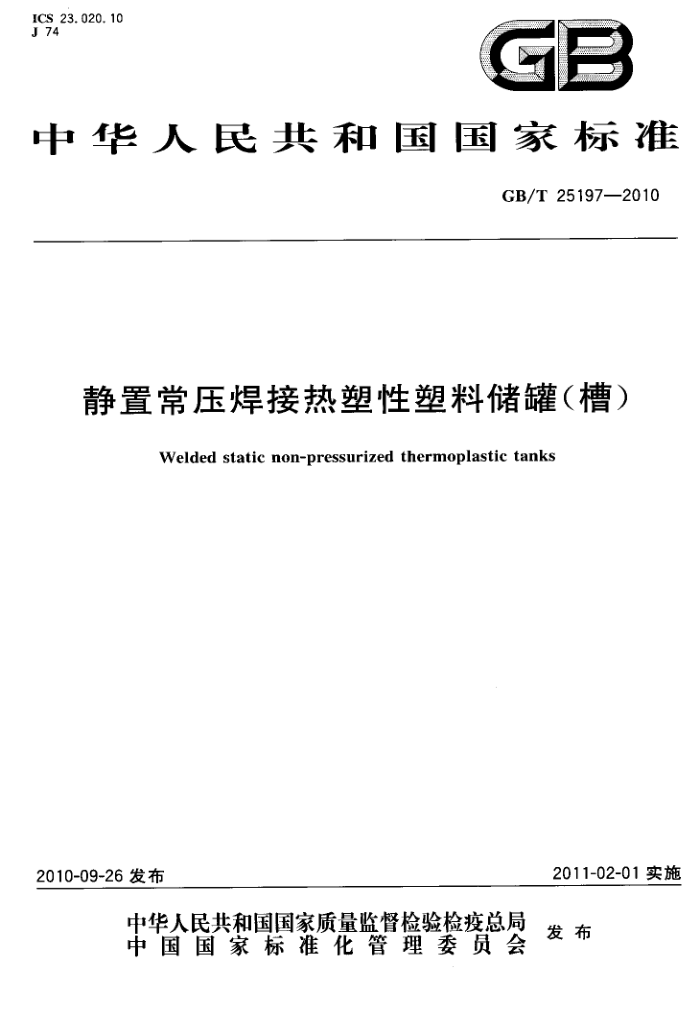

ICS 23.020.10 J 74
GB
中华人民共和国国家标准
GB/T25197—2010
静置常压焊接热塑性塑料储罐（槽）
Welded static non-pressurized thermoplastic tanks
2011-02-01实施
2010-09-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25197—2010
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
总则材料
4 5
6 圆柱形立式储罐设计 7 单壁矩形储槽设计 8 法兰及其连接的设计，
12 22 29 31 33
制造、检验、标志、包装、运输和安装· 附录A（资料性附录） 特殊情况·.. 附录B（资料性附录） 静置常压焊接热塑性塑料储罐（槽）使用条件附录C（规范性附录） 焊接的热塑性塑料结构的特征值 应用于热塑性塑料设备设计的许用应力
9
及蠕变模量的测定
34 72 80 88 89
附录D（资料性附录） 焊接装配的设计附录E（资料性附录） 单壁矩形储槽的结构设计附录F（资料性附录） 金属松套法兰材质参数附录G（资料性附录） 静置常压焊接热塑性塑料储罐（槽）的包装、装车、运输和安装
. GB/T25197—2010
前言
本标准与EN12573：2000《静置常压焊接热塑性塑料储罐（槽）》（英文版）的一致性程度为非等效。 本标准的第4章根据EN12573-1：2000《静置常压焊接热塑性塑料储罐（槽）第1部分：总则》（英
文版）重新起草。
本标准的第6章根据EN12573-2：2000《静置常压焊接热塑性塑料储罐（槽） 第2部分：圆柱形立式储罐设计》（英文版）重新起草。
本标准的第7章根据EN12573-3：2000《静置常压焊接热塑性塑料储罐（槽） 第3部分：单壁矩形储槽》（英文版）重新起草。
本标准的第8章根据EN12573-4：2000《静置常压焊接热塑性塑料储罐（槽）第4部分：法兰及其连接的设计》（英文版）重新起草。
本标准的附录C为规范性附录，附录A、附录B、附录D、附录E、附录F和附录G为资料性附录。 本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262）提出并归口。 本标准负责起草单位：阿丽贝（鞍山）塑料防腐设备有限公司。 本标准参加起草单位：辽宁科技大学、得利满水处理系统（北京）有限公司、天津硫酸厂、鞍钢股份有
限公司、浙江佰通防腐设备有限公司、鞍山市宏图防腐工程技术有限公司。
本标准主要起草人：关玉华、张树义、方世杰、韩玉林、宁继龙、叶伯通、张奎海、李秀芳、王孝恒、 赵百镇。
1 GB/T25197—2010
静置常压焊接热塑性塑料储罐（槽）
1范围
1.1本标准规定了静置常压焊接热塑性塑料储罐（槽）的总则、圆柱形立式储罐设计、单壁矩形储槽设计、法兰及其连接的设计。本标准还规定了静置常压焊接热塑性塑料储罐（槽）以下简称储罐（槽）的材料、制造、检验、标志、包装、运输和安装。 1.2本标准适用于下列热塑性材料制造的储罐（槽），储罐（槽）容积范围为0.45m3～80m"：
a）聚乙烯（PE）； b）聚丙烯（PP）； c）聚氯乙烯（PVC)； d）聚偏二氟乙烯（PVDF）。
1.3本标准计算时除考虑正常使用中液体静压力外，还考虑了因流体输送而引起的附加压力，附加压限度为：
a）上限值：+0.0005MPa； b）下限值：-0.0003MPa。
1.4本标准所适用材料的使用温度范围为：
a）聚乙烯：-30℃～45℃； b) 聚丙烯：-10℃~80℃； c） 聚氯乙烯：-10℃～60℃； d） 聚偏二氟乙烯：一20℃~110℃。
1.5本标准第6章未考虑风雪载荷的影响 1.6本标准第6章适用的罐体可由挤出缠绕成型、挤出成型或板材弯曲焊接成型。 1.7本标准第7章适用的储槽可以采用与主体同种材料或其他材料制成的加强筋。 1.8本标准第7章的计算以平板理论为基础，有关的薄膜理论在附录A中说明。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (GB/T1633.12008,ISO1183-1:2004,IDT)
GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（GB/T1042.2一 2006,ISO5272:1993,IDT)
GB/T1043.1塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验（GB/T1043.1- 2008,ISO179-1:2000,IDT)
GB/T1633热塑性塑料软化点（维卡）试验方法（GB/T1633—2000，idtISO306：1994） GB/T1844.1塑料符号和缩略语第1部分：基础聚合物及其特征性能（GB/T1844.1-
2008,ISO1043-1:2001,IDT)
GB/T2035 塑料术语及其定义（GB/T2035—2008，ISO472：1999，IDT） GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定
1 GB/T25197—2010
GB/T22789.1硬质聚氯乙烯板材分类、尺寸和性能第1部分：厚度1mm以上板材 (GB/T22789.1—2008,ISO11833-1:2007,IDT)
GB/T13663给水用聚乙烯管材 GB/T18742.1冷热水用聚丙烯管道系统第1部分：总则 GB/T19278热塑性塑料管材、管件及阀门通用术语及其定义 HG20593 板式平焊钢制管法兰
3术语和定义
GB/T2035、GB/T1844.1、GB/T19278、GB/T13663、GB/T18742.1确定的以及下列术语和定义适用于本标准。 3. 1
注满盛载量brimfuicapacity 通过注人口到溢流口处的储罐盛水总量。
3. 2
有效容积 maximum filling capacity 注满盛载量的95%。
3.3
常压 non-pressurized 液体静压力与附加压力之和；附加压力范围为十0.0005MPa～0.0003MPa。
3. 4
槽壁skin 储槽的基本结构件。
3. 5
加强筋 stiffener 水平或竖直的附在槽体外表面的部分。
3.6
区格panel 槽壁各加强筋之间的区域。
3. 7
U形加强筋U-frame 贯通储槽底部和侧壁的“U”型加强筋。
4总则 4.1概要
依据本标准设计储罐（槽）时应明确储罐（槽）使用条件。储罐（槽）使用条件参见附录B。 4.2安全系数
储罐（槽）安全等级按设计安全系数的大小分为4个等级： a）2.0级（设计安全系数为2.0）； b）1.7级（设计安全系数为1.7）； c）1.5级（设计安全系数为1.5）； d）1.3级（设计安全系数为1.3）。
4.3相容性
依据附录C的规定确定罐（槽）体材料与盛装物的相容性。
2 GB/T 25197-2010
设计条件下许用应力，MPa，见附录C。
al
储罐的主要尺寸见图1～图4。
个
图 1 平底开口罐，等壁厚罐体
?
tt3
图2平底开口罐，变壁厚罐体（3阶）
