GB/T 25859—2010

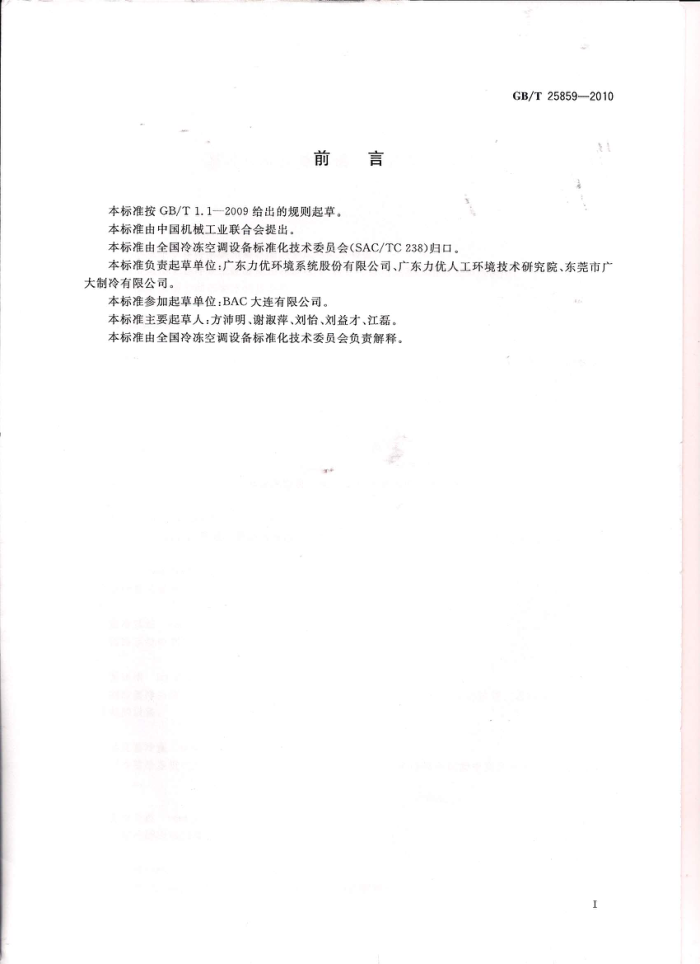

前言
本标准按GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238)归口。 本标准负责起草单位：广东力优环境系统股份有限公司、广东力优人工环境技术研究院、东莞市广
大制冷有限公司。
本标准参加起草单位：BAC大连有限公司。 本标准主要起草人：方沛明、谢淑萍、刘怡、刘益才、江磊。 本标准由全国冷冻空调设备标准化技术委员会负责解释。 GB/T 25859—2010
囍
蓄冷系统用蓄冰槽 型式与基本参数
1范围
本标准规定了蓄冷系统用蓄冰槽的型式与基本参数。 本标准适用于蓄冷系统配套使用的蓄冰槽，特定冷源用的蓄冰槽可以参照使用。 本标准不适用于动态制冰的蓄冰槽
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 19412 蓄冷空调系统的测试和评价方法 SB/T 10343 蓄冷设备
3术语和定义
GB/T19412、SB/T10343界定的以及下列术语和定义适用于本文件。
3.1
蓄冷cool storage 以显热形式(即降低某一物质的温度)或潜热形式(冻结某一液体或溶液)储存冷量的过程。
3. 2
释冷 cool discharge 将冷量从蓄冰槽中移走的过程。
3. 3
蓄冷系统cool storage air-conditioning system 蓄冷系统由制冷蓄冷系统与供冷系统所组成。
3. 4
蓄冰槽ice storagetank 制冷蓄冷系统与供冷系统联合工作时，用于存储发生相变的蓄冷介质的装置。蓄冷系统中用于存
储冷量的设备。 3.5
名义蓄冷量nominal storage capacity 制冷蓄冷系统在规定工况下，系统达到完全蓄冷状态后，释冷循环试验中实测得到的总释冷量，单
位:kW·h。 3. 6
蓄冷介质cool storage medium 向蓄冰槽转移热量的传热流体。
3.7
蓄冰率(IPF）ice packing factor 蓄冰槽中溶液制冰量与制冰前槽内蓄冷介质的体积百分比。 GB/T 25859—2010
3.8
制冰容积 volume of ice-making 蓄冰槽中蓄冷介质制冰后冰的体积。
3. 9
蓄冰槽容积 volume of ice storage tank 蓄冰槽中蓄冷介质在制冰前的液态体积。
3.10
封装容器式蓄冰槽packagedtypeicestoragetank 用若干装有蓄冷介质的冰球充填的容器构成的蓄冷装置
3. 11
盘管式蓄冰槽 coil type ice storage tank -个由浸没在槽体中的盘管、平板或其他传热表面构成的蓄冷装置
3. 12
模块化蓄冷槽 modularization of cool storage tank 单一的系统即可保持单独位
相应的蓄冷量，也能作为整体系统的子系统来提供蓄冷量的
装置。
型式
4
4. 1 蓄冰槽按外形分为方形和圆筒形
蓄冰槽按结构型式分为封装容器式和冰盘管
4.2 4.3 4.4 蓄冰槽按壳体材质分为金属式和非金属式。 4.5 蓄冰槽的型号编制方法见附录A
蓄冰槽按换热材质分为非金属式和金属式
5基本参数
5.1蓄冰槽容积参数按表1的规定。
蓄冰槽容积参数
单位为立方米
项目蓄冰槽容积
参 数
19 24
14
30
36
50
60
3
9
5.2蓄冰槽名义蓄冷量参数按表2的规定。
表2蓄冰槽名义蓄冷量参数
单位为千瓦时
参 数
项目名义蓄冷量
150 200 250 450 700 950 1 200 1.500 800 500 3 000
50
5.3 蓄冰槽盘管结构参数按表3规定。
2 GB/T 25859—2010
表3蓄冰槽盘管结构参数
单位为毫米
项目塑料盘管外径金属盘管外径冰球外径
参数 6.35~27 12~32 50~103 GB/T25859—2010
附录A （资料性附录）
蓄冰槽的型号编制方法
A.1型号表示方法
蓄冰槽的型号由大写汉语拼音字母和阿拉伯数字(以下简称数字)组成,其型号表示方法如下：
口 0-0-0 0
口
*外形：代号见表A.6 ★壳体材质：代号见表A.5 →改型编号：用数字表示，第一次设计的产品省略 ★蓄冰槽名义蓄冷量：用数字表示，单位kW·h >换热盘管：代号见表A.4，冰球缺省 >适用的蓄冷、释冷介质：代号见表A.3 释冷方式：代号见表A.2 +蓄冰槽名称：代号见表A.1 表 A.1 蓄冰槽代号
名称封装容器式蓄冰槽盘管式蓄冰槽
代号 FC PC
表A.2释冷方式代号
名称盘管内部融解冰球、盘管外部融解
代号 N W
表 A.3 适用的蓄冷、释冷介质代号名称
代号 Zs Ys ZY YY
蓄冷介质制冷剂乙二醇载冷剂制冷剂乙二醇载冷剂
释冷介质水
乙二醇载冷剂 GB/T 258592010
表A.4换热盘管代号
名称非金属盘管金属盘管
代号 s
J
表A.5壳体材质代号
名称金属蓄冰槽外壳玻璃钢蓄冰槽外壳钢筋混凝土蓄冰槽外壳
代号
1 B T
表A.6外形代号
名称方形蓄冰槽体圆筒形蓄冰槽体
代号 F T
A.2型号示例
PCNYYS700-BF: 表示名义蓄冷量为700kW·h,第一次设计的蓄、释冷流体均为乙二醇的非金属盘管内融冰式玻
璃钢方形壳体蓄冰槽。
