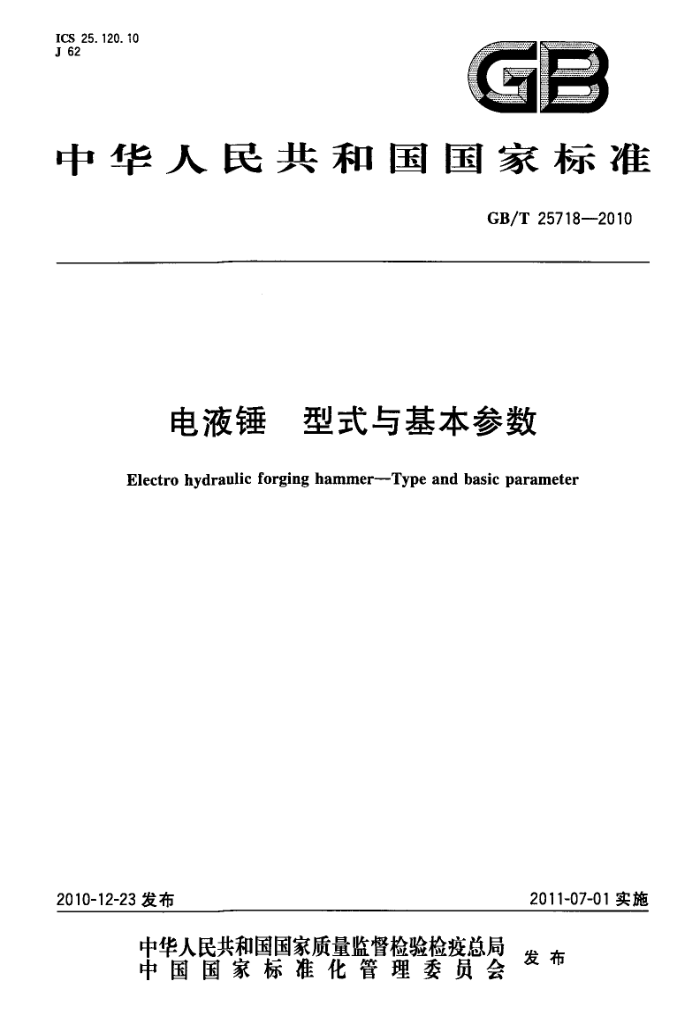

ICS 25.120.10 J 62
中华人民共和国国家标准
GB/T25718-2010
电液锤 型式与基本参数
Electro hydraulic forging hammer--Type and basic parameter
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25718-2010
前言
本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220)归口。 本标准起草单位：安阳锻压机械工业有限公司、济南铸造锻压机械研究所、深圳市华测检测有限
公司。
本标准主要起草人：刘宏献、马立强、韩文清、郭冰、卢新利、张鑫、赵宏、朱平。
I GB/T25718--2010
电液锤 型式与基本参数
1范围
本标准规定了电液锤的型式与基本参数。 本标准适用于有砧座式，气液驱动和液压驱动的电液锤。
2术语和定义
下列术语和定义适用于本标准。
2. 1
双臂式自由锻电液锤doublearmelectrohydraulicopendieforginghammer 机身为左右立柱式结构，两立柱中部有拉紧杠相联接，锤头导轨分别安装在左右立柱上部的自由锻
电液锤。 2. 1.1
打击频次hitnumber 最大行程下，打击能量达到公称打击能量时的连续打击频次。
2. 2
单臂式自由锻电液锤singleelectrohydraulicopendieforginghammer 机身为单立柱式结构，锤头导轨支架与单立柱为一体或与单立柱用其他方法相连接的自由锻电
液锤。 2. 3
桥式自由锻电液锤bridgetypeelectrohydraulicopendieforginghammer 机身由左右立柱、横梁、左右支架组合而成的封闭结构。下部分为左右立柱，中部由横梁将左右立
柱相联接，上部为左右支架，锤头导轨分别安装在左右支架内起导向作用，左右支架与横梁相连接的自由锻电液锤。
2. 4
模锻电液锤electrohydraulicclosedieforginghammer 机身是由左右立柱、横梁、砧座或其他部件组合而成的封闭结构，锤头导轨分别安装在左右立柱上
的电液锤。 2.4.1
连续打击次数及时间continuoushitnumberandtime 在最大行程下，打击能量达到公称打击能量时的连续打击次数及所用时间。
2.4.2
平均打击频次frequencyhitnumber 在最大行程下，打击能量达到公称打击能量时，间歇打击所能达到的频次。
2.5
数控模锻电液锤 numerical control hydraulic close die forging hammer 用数控系统控制，可精确控制打击能量的模锻电液锤。
1 GB/T25718—2010
2.5.1
最大打击频率 Maximumhitfrequency 在最小行程下，打击能量达到公称打击能量时的连续打击频率。
2.5.2
最小打击频率 minimum hit frequency 在最大行程下，打击能量达到最小值（接近零)时的连续打击频率。
电液锤的型式
3
电液锤可分为以下型式：
双臂式自由锻电液锤（见图1）； -桥式自由锻电液锤（见图2)；一单臂式自由锻电液锤（见图3）；一模锻电液锤（见图4）；数控模锻电液锤（见图5）。
s
图1双臂式自由锻电液锤 GB/T25718—2010
图2桥式自由锻电液锤
图3单臂式自由锻电液锤 GB/T25718—2010
图4模锻电液锤
图5数控模锻电液锤 GB/T 25718—2010
4 电液锤的基本参数
4. 1 双臂式自由锻电液锤的基本参数应符合表1的规定。
表1 双臂式自由锻电液锤基本参数
工作区间 下砧块上平面至高度H,
工作区间宽度S mm 1 800 2 300 2 700 2 700 3 700 3 700 4 000 4 200 4 400
砧座质量 kg 15 000 30000 45 000 60 000 75 000 90 000 105 000 120 000 150 000
公称打击能量 打击频次
最大行程H
地面高度h
kl 35 70 105 140 175 210 245 280 350
min-1 60 60 55 50 50 50 45 45 45
mm 1 000 1 250 1 450 1 500 1 700 1 850 2 000 2 200 2 400
mm 750 750 760 760 880 880 900 900 900
mm 1 250 1 380 1 470 1 470 2 000 2 150 2 200 2 250 2 250
4. 2 桥式自由锻电液锤的基本参数应符合表2的规定。
表 2 桥式自由锻电液锤基本参数
公称打击能量 打击频次 最大行程H 工作区间 工作区间 下砧块上平面至 砧座质量
高度H mm 2 000 2 150 2 300 2 460 2 650
宽度S mm 3 700 3 700 4 000 4 200 4 400
地面高度充
kJ 175 210 245 280 350
kg 75 000 90 000 105 000 120000 150 000
min"i 50 50 45 45 45
mm 1 700 1 850 2 000 2 200 2 400
mm 880 880 900 900 900
4.3 单臂式自由锻电液锤的基本参数应符合表3的规定。
表 3 单臂式自由锻电液锤基本参数
公称打击能量 打击频次 最大行程H 锤杆中心线至 工作区间 下砧块上平面至 砧座质量
锤身距离L 高度H
地面高度h
kJ 35 70 105 140 175 210 280
min-1 60 60 55 50 50 50 45
kg 13 000 26 000 32 000 45000 60 000 70 000 96 000
mm 1000 1 250 1 450 1 500 1 700 1 850 2 200
mm 730 840 960 960 1 250 1 300 1 400
mm 750 750 750 750 760 760 780
mm 1 750 2150 2 340 2 400 2 200 2 300 2 300
5 GB/T25718-2010
4.4 模锻电液锤的基本参数应符合表4的规定。
表 4 模锻电液锤基本参数
公称打击 连打次数 平均打击能量
下模座至地面高度h
频次 最大行程H 模具最小闭合高度 45
砧座质量
导轨间距b
及时间次/s 8/7 7/7 7/7 7/7 6/6 5/7 3/5
（不计燕尾）
mm
kg
mm
kJ 25 50 75 125 200 250 400
min-1
mm 840 850 930 850 865 875 900
mm 220 260 350 400 430 450 500
540 600 700 740 900 1 000 1 200
1 000 1 200 1 250 1 300 1 350 1 400 1 500
20 000 40000 60 000 100 000 160000 200000 320000
45 45 40 40 30 30
4. 5 数控模锻电液锤的基本参数应符合表5的规定。
表5 数控模锻电液锤基本参数
公称打击 最大打击 最小打击能量
模具最小闭合高度 模具最大闭合高度
最大行程H
导轨间距6
频率 min"! 110 110 100 100 90 90 90 85 85 85 80 75 75 75 70
颊率 min=1 70 70 60 60 50 50 50 45 45 45 40 35 35 35 30
（不计燕尾）
（不计燕尾）
mm
mm
KJ 6. 3 8 10 12. 5 16 20 25 31. 5 40 50 63 80 100 125 160
mm 100 100 140 150 160 180 180 200 220 220 220 280 300 500 600
mm 275 275 280 300 320 360 370 400 430 450 460 530 550 730 830
380 410 440 480 520 570 608 664 700 766 800 850 850 1 000 1 040
555 570 570 580 640 660 685 700 710 740 760 810 850 1 000 1 050
6 ICS 25.120.10 J 62
