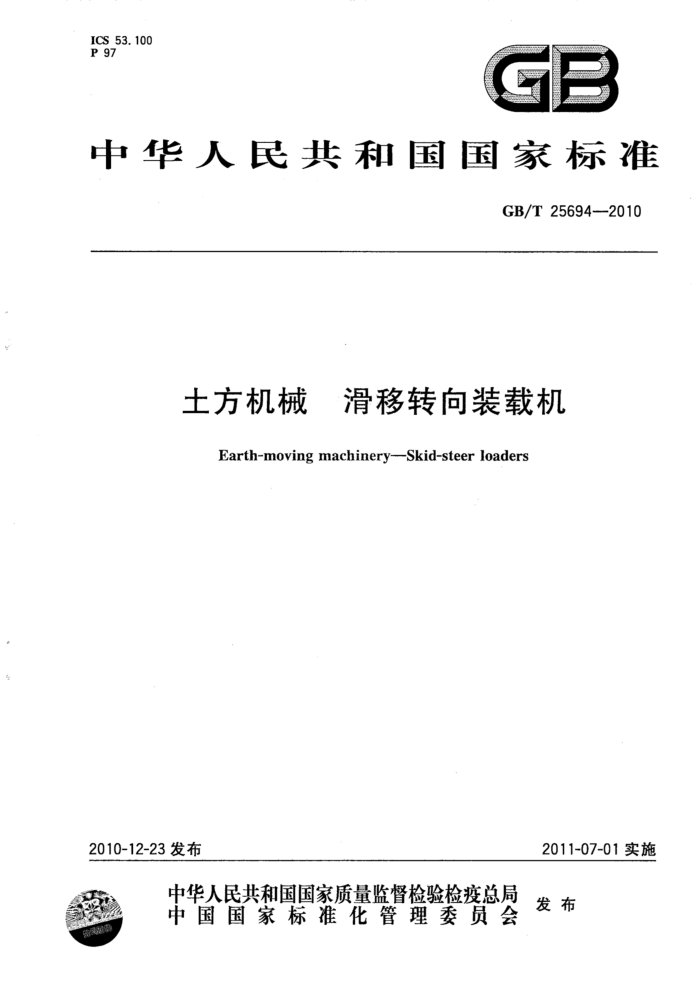

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T25694--2010
土方机械 滑移转向装载机
Earth-moving machinery---Skid-steerloaders
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25694—2010
前 言
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。 本标准起草单位：浙江濠泰机械有限公司、天津工程机械研究院。 本标准主要起草人：蒋光明、王永田、李宏宝、吴红丽。 GB/T256942010
土方机械滑移转向装载机
1范围
本标准规定了GB/T8498中定义的滑移转向装载机的分类、标记、参数、要求、试验方法、检验规则和标志、包装、运输及贮存。
本标准适用于轮胎式或履带式滑移转向装载机（以下简称滑移装载机）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有
的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1147.1中小功率内燃机第1部分：通用技术条件 GB/T2829·周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T3766 液压系统通用技术条件（GB/T3766--2001，eqvISO4413：1998） GB/T 7935 液压元件通用技术条件 GB/T 8419 9土方机械司机座椅振动的试验室评价（GB/T8419—2007，ISO7096：2000，IDT） GB/T8498土方机械基本类型识别、术语和定义（GB/T8498-2008，ISO6165:2006，IDT) GB/T 8595 土方机械司机的操纵装置（GB/T8595一2008，ISO10968：2004，IDT） GB/T10175.1土方机械装载机和挖掘装载机第1部分：额定工作载荷的计算和验证倾翻载
荷计算值的测试方法（GB/T10175.1—2008，ISO14397-1：2007，IDT）
GB/T10175.2土方机械装载机和挖掘装载机第2部分：掘起力和最大提升高度提升能力的测试方法(GB/T10175.2—2008，ISO14397-2:2007,IDT)
GB/T13306标牌 GB/T14039 液压传动 油液固体颗粒污染等级代号（GB/T14039-2002，ISO4406：1999，
MOD)
GB 16710 土方机械噪声限值 GB/T16936土方机械2 发动机净功率试验规范（GB/T16936一2007，ISO9249：1997，MOD） GB/T16937 土方机械 司机视野试验方法和性能准则（GB/T16937一2010，ISO5006：2006，
IDT)
GB/T17300土方机械 通道装置（GB/T17300—2010，ISO2867:2006，IDT） GB/T17771 土方机械 落物保护结构实验室试验和性能要求（GB/T17771一2010，ISO3449：
2005,IDT)
GB/T17922 土方机械 翻车保护结构试验室试验和性能要求（GB/T17922—1999,idtISO3471： 1994)
GB/T19929 土方机械 履带式机器 制动系统的性能要求和试验方法（GB/T19929一2005， ISO10265:1998,MOD)
GB/T20082液压传动 液体污染 采用光学显微镜测定颗粒污染度的方法（GB/T20082- 2006,ISO 4407:2002,IDT)
1 GB/T25694—2010
GB20178土方机械安全标志和危险图示通则（GB20178一2006，ISO9244：1995，MOD） GB/T20418土方机械照明、信号和标志灯以及反射器（GB/T20418—2006，ISO12509：1995，
MOD)
GB20891非道路移动机械用柴油机排气污染物排放限值及测量方法（中国I、Ⅱ阶段)[GB20891- 200797/68/EC(最新修订版2002/88/EC)和74/150/EEC最新修订版2000/25/EC)，MOD)
GB/T21152土方机械轮胎式机器制动系统的性能要求和试验方法（GB/T21152一2007， ISO3540:1996,IDT)
GB/T21155 土方机械 前进和倒退音响报警声响试验方法（GB/T21155一2007，ISO9533： 1989,IDT)
GB/T21935 土方机械 操纵的舒适区域与可及范围（GB/T21935—2008，ISO6682：1986，IDT） GB/T22358 土方机械 防护与贮存（GB/T22358—2008，ISO6749：1984，IDT) GB/T25604 土方机械 装载机术语和商业规格（GB/T25604--2010，ISO/DIS7131：2007，
MOD)
GB/T25607 土方机械 防护装置， 定义和要求（GB/T25607—2010，ISO3457：2003，IDT） GB/T 25614 土方机械 声功率级的测定动态试验条件（GB/T25614一2010，ISO6395：2008，
IDT)
GB/T25615 土方机械 司机位置发射声压级的测定动态试验条件（GB/T25615--2010， ISO6396:2008,IDT)
GB/T25619 土方机械 滑移转向装载机附属装置的联接（GB/T25619一2010，ISO24410： 2005,IDT)
GB/T25622 土方机械 司机手册内容和格式（GB/T25622—2010，ISO6750：2005，IDT) JB/T3688.1 轮胎式装载机基本参数 JB/T3688.3 轮胎式装载机试验方法 JB/T5943 工程机械焊接件通用技术条件 JB/T5945 工程机械装配通用技术条件 JB/T5946 工程机械涂装通用技术条件 JB/T5947 工程机械包装通用技术条件 JB/T7155 轮式工程机械车轮技术条件 JB/T 7698 轮胎式装载机车轮轮辐与轮毂安装尺寸 JB/T51147 轮胎式装载机可靠性加速试验规范 JB/T51148 3轮胎式装载机可靠性试验方法、故障分类及评定
3术语和定义
GB/T25604和JB/T3688.1确立的术语和定义适用于本标准。 4分类
滑移装载机按行走方式分为： —轮胎式滑移装载机；
履带式滑移装载机。
5标记
滑移装载机产品标记至少应包含企业代号和体现机器性能特征参数代号。
2 GB/T25694—2010
6参数 6.1基本参数
滑移装载机的基本参数是发动机功率、额定工作载荷和工作质量。 6.2主要参数
滑移装载机的主要参数一览表参见表A.1。 7要求 7.1一般要求 7.1.1 滑移装载机应能在-15℃～十40℃的环境温度下正常作业。 7.1.2滑移装载机附属装置的连接应符合GB/T25619的规定。 7.1.3 滑移装载机的焊接件应符合JB/T5943的规定。 7.1.4 滑移装载机的装配应符合JB/T5945的规定。 7.1.5.: 滑移装载机的外观涂装应符合JB/T5946的规定。 7.1.6 滑移装载机用液压系统和液压元件应符合GB/T3766和GB/T7935的规定。 7. 1.7 滑移装载机用柴油机应符合GB/T1147.1的规定。 7.1.8 滑移装载机用燃油箱的容量应保证其连续作业时间不少于8h。 7.1.9 滑移装载机用车轮应符合JB/T7155的规定，其轮辐与轮毂的安装尺寸应符合JB/T7698的规定。 7.1.10司机手册的编制应按照GB/T25622的规定。 7.2性能要求 7.2.1 滑移装载机的掘起力应符合JB/T3688.1的规定。 7.2.2 滑移装载机的液压系统油液固体颗粒污染等级不应超过GB/T14039规定的一/18/15。 7.2.3 滑移装载机的整机出厂时应无渗漏。 7.2.4# 滑移装载机的液压缸沉降量应符合表1的规定。
表1液压缸沉降量
单位为毫米每15分钟提升液压缸
转斗液压缸
静态测试1h的平均值
≤.20
≤50
7.2.5滑移装载机在不少于500h的工业性试验中，应达到如下要求：
a）平均失效间隔时间（平均无故障工作时间）应不少于240h； b）工作可用度(有效度)应不小于85%。
7.3安全、环境保护和舒适性要求 7.3.1滑移装载机的额定工作载荷和极限倾翻载荷应符合GB/T10175.1的规定。 7.3.2滑移装载机的噪声限值应符合GB16710的规定。 7.3.3滑移装载机用司机座椅振动性能应符合GB/T8419的规定。 7.3.4滑移装载机选用柴油机的排气污染物应符合GB20891的规定。 7.3.5滑移装载机司机操纵装置的布置应符合GB/T21935的规定，操纵力应符合GB/T8595的规定；带前通道的滑移装载机还应符合以下规定：滑移装载机连杆系的提升与下降、机器行走和液压操纵的附属装置（例如，多用途铲斗）等操纵装置，当司机离开或进人司机操作间时，应自动锁止（如用个安全杆)或自动不起作用。 7.3.6轮胎式滑移装载机的制动系统应符合GB/T21152的规定，履带式滑移装载机的制动系统应符合GB/T19929的规定。
3
