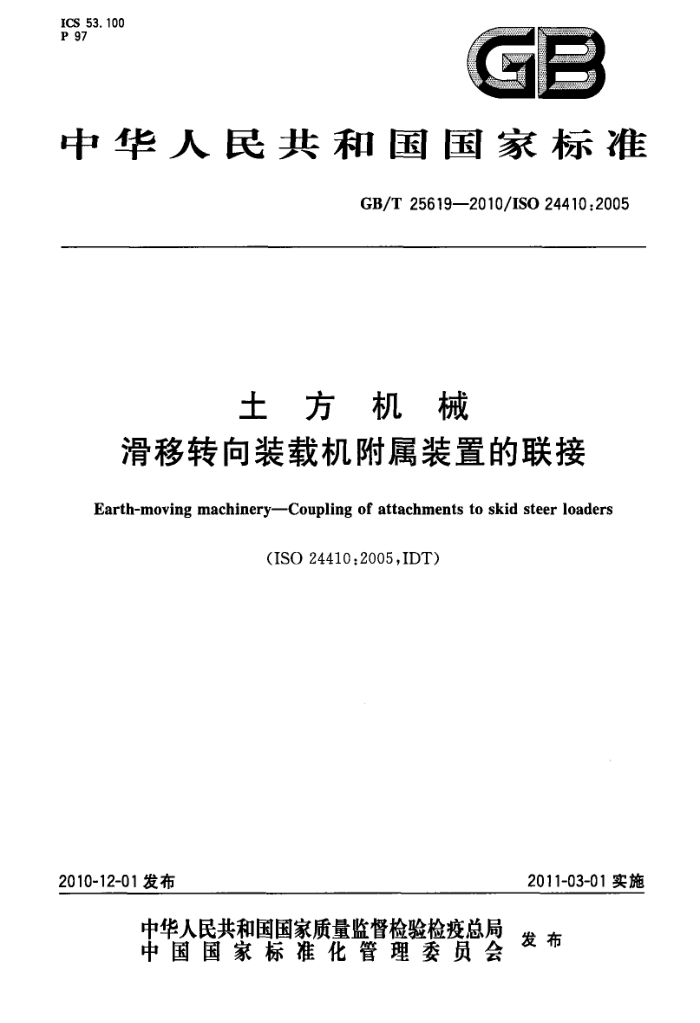

ICS 53. 100 P 97
GB
中华人民共和国国家标准
GB/T25619—2010/ISO24410:2005
土方机械
滑移转向装载机附属装置的联接
Earth-moving machineryCoupling of attachments to skid steer loaders
(ISO24410:2005IDT)
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25619-2010/IS024410:2005
前 言
本标准等同采用国际标准ISO24410：2005《土方机械 滑移转向装载机附属装置的联接》（英文版）。
本标准等同翻译ISO24410：2005。 为便于使用，本标准做了下列编辑性修改： a）“本国际标准”一词改为“本标准”； b）删除了国际标准的前言； c）对ISO24410：2005中引用的国际标准，用已采用为我国的标准代替对应的国际标准。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：吴红丽。
I GB/T25619—2010/IS0244102005
土方机械
滑移转向装载机附属装置的联接
1范围
本标准通过确定附属装置联接件尺寸限值，使滑移转向装载机上的附属装置具有互换性。 本标准适用于GB/T8498规定的工作质量≤4500kg的滑移转向装载机。允许窄型滑移转向装
载机的某一宽度的联接尺寸不符合要求。
本标准没有对于附属装置支架锁紧系统的设计做出限定，而是由制造商决定，本标准不适用于通过侧面锁定系统联接到附属装置支架上的附属装置联接件支架。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T8498土方机械基本类型识别、术语和定义（GB/T8498一2008，ISO6165:2006，IDT) GB/T18577.2土方机械尺寸与符号的定义第2部分：工作装置和附属装置（GB/T18577.2
2008,ISO6746-2:2003,IDT 3术语和定义
GB/T8498和GB/T18577.2确立的以及下列术语和定义适用于本标准。
3. 1
附属装置联接件attachmentinterface 使附属装置易于从附属装置支架上快速安装和拆卸的附属部件。
3. 2
附属装置支架·attachmentbracket 使附属装置易于快速替换的滑移转向装载机的部件。
4安装尺寸
附属装置联接件的安装尺寸如图1～图4所示。附属装置的组件应仅位于所绘出空间的外部。 附属装置支架在下列地方不应凸出： -A面以上 —B面前方， C面以下。 见图4。 注：一些附属装置在A面与B面之间的附属装置联接件可能需要附加支承结构。 GB/T25619—2010/ISO24410:2005
标号： F- 一前方。
图1附属装置联接件 立体视图
单位为毫米
≤698 ≥902 ≥1 131
图2附属装置联接件 后视图 GB/T25619—2010/ISO24410.2005
单位为毫米
8X≤R6
≥1 131
图3附营装量联接件 A一A面图（图2）
单位为毫米
45
≤70
0
31~33
59* ~61
HB
90
图4附属装置联接件 X一X削面图（图2)
