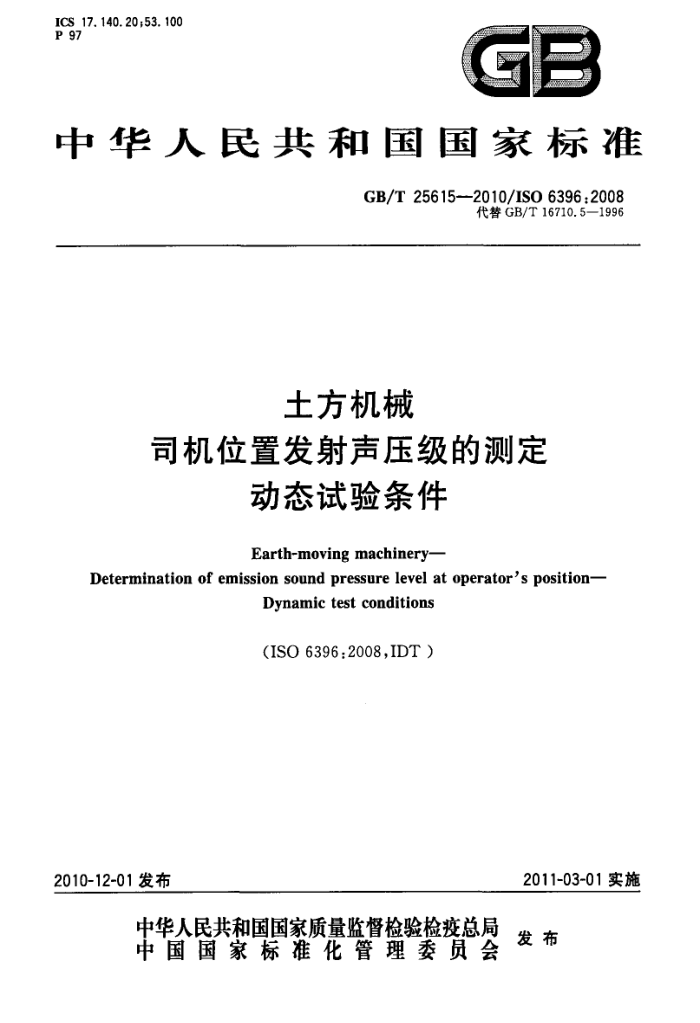

ICS17.140.20;53.100 P 97
中华人民共和国国家标准
GB/T 256152010/ISO 6396:2008
代替GB/T16710.5—1996
土方机械
司机位置发射声压级的测定
动态试验条件 Earth-moving machinery
Determination of emission sound pressure level at operator's position-
Dynamic test conditions
(ISO6396:2008,IDT)
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25615—2010/IS06396:2008
前言
本标准等同采用ISO6396：2008《土方机械 司机位置发射声压级的测定 2 动态试验条件》（英文版）。
本标准等同翻译ISO6396：2008。 为便于使用，本标准对ISO6396：2008作了下列编辑性修改：
将“本国际标准”一词改为“本标准”，用小数点“，”代替作为小数点的“，”，一删除国际标准的前言；
--对IS06396：2008中引用的国际标准，用已采用为我国的标准代替对应的国际标准； —GB/T14574一2000和GB/T17248.1—2000从参考文献中移到第2章的规范性引用文件。 本标准是对GB/T16710.5一1996《工程机械动态试验条件下司机位置处噪声的测定》的修订。 本标准与GB/T16710.5--1996相比，主要变化如下：
标准名称由“工程机械动态试验条件下司机位置处噪声的测定”改为“土方机械 司机位置发射声压级的测定动态试验条件”；
增加了引言、附录A和参考文献；一扩大了标准适用的土方机械类型：
原标准适用机器为4类：挖掘机、推土机、装载机、挖掘装载机。 现标准适用机器为11类：推土机、装载机、挖掘装载机、挖掘机、自卸车、铲运机、平地机、吊管机、挖沟机、回填压实机、压路机。
对司机状态，现标准按驾乘式机器和步行操纵的机器分别进行了规定；
一修改了空调和/或增压换气系统在测试时采用的工作速度挡位；一记录的信息和报告的信息中，增加了风扇转速等内容；一一增加了声发射值和不确定度的标示。 本标准代替GB/T16710.5—1996。 本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：天津工程机械研究院。 本标准参加起草单位：中国一拖集团有限公司。 本标准主要起草人：吴润才、任越光、新立。 本标准所代替标准的历次版本发布情况为：
-GB/T16710.5—1996。
1 GB/T25615—2010/ISO6396:2008
引言
本标准是GB/T8498定义的土方机械的专用试验规程。 本标准采用模拟的动态试验条件代替实际的作业循环试验条件。模拟动态试验条件提供具有可重
复性和代表性的噪声发射数据，而实际的作业循环试验条件很复杂且难于再现。
本标准的专用试验规程规定了具体的试验程序，可使在动态试验条件下，以可重复的工况测定司机位置的平均时间A计权声压级。制造商的产品应装配有附属装暨（铲斗、推土铲等），这些附属装置是机器在实际使用中最有可能的配置。
本标准能用于测定机器是否符合噪声限值，也可用于降噪研究的评价。 GB/T25614《土方机械声功率级的测定动态试验条件》为另一个补充试验规程，此专用试验规
程用于测定在动态试验条件下由土方机械发射噪声的A计权声功率级。
GB/T25612《土方机械声功率级的测定定置试验条件》和GB/T25613《土方机械司机位置发射声压级的测定定置试验条件》分别规定了在定置试验条件下，对环境发射噪声和司机位置处噪声的相应测试方法。
Ⅱ GB/T25615—2010/ISO6396:2008
土方机械
司机位置发射声压级的测定
动态试验条件
1范围
本标准规定了在机器动态试验条件的运行状态下，土方机械司机位置的时间平均A计权发射声压级的测定方法。
本标准适用于GB/T8498定义的以及GB/T25614一2010《土方机声功率级的测定 动态试验条件》附录A规定的土方机械。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T8420土方机械司机的身材尺寸与司机的最小活动空间（GB/T8420-2000，eqV ISO3411:1995)
GB/T8498土方机械基本类型识别、术语和定义（GB/T8498-2008，ISO6165：2006，IDT） GB/T14574一2000声学机器和设备噪声发射值的标示和验证（eqvISO4871：1996） GB/T16936土方机械发动机净功率试验规范（GB/T169362007，ISO9249：1997MOD) GB/T17248.1--2000声学机器和设备发射的噪声测定工作位置和其他指定位置发射声压
级的基础标准使用导则（eqvISO11200：1995）
GB/T17248.2声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量一个反射面上方近似自由场的工程法（GB/T17248.2-1999，eqvISO11201：1995）
GB/T25614一2010土方机械声功率级的测定动态试验条件（ISO6395：2008，IDT） IEC61672-1电声学声级计第1部分：规范
3术语和定义
GB/T17248.2和GB/T8498确立的以及下列术语和定义适用于本标准。
3. 1
时间平均A计权声压级time-averagedA-weightedsoundpressurelevel LpA.T 在整个测量时间T内，按能量平均得出的A计权声压级。
4仪器
仪器应能按第8章的规定进行测量。采集数据的仪器系统应优先选用符合IEC61672-1中1级要求的积分平均声级计。 5试验环境
本标准采用GB/T25614《土方机械声功率级的测定动态试验条件》规定的试验环境。
1 GB/T25615--2010/ISO6396:2008
6时间平均A计权声压级的测量 6.1司机身材
司机的身材应在GB/T8420定义的矮小身材和高大身材之间，也见6.2.2.2。 6.2司机状态 6.2.1驾乘式机器 6.2.1.1司机位置
在噪声测量过程中，司机应在驾驶位置，观测人员不能靠近司机室或在司机室内。司机不能穿异常的吸声衣服，也不能戴帽子和围巾（安全防护头盔或用于支撑传声器的头盔和支架除外），这些衣物会影响噪声测量。 6.2.1.2座椅调节
座椅应置手或尽量接近其水平调节和垂直调节的中位，座椅悬挂装置应接司机的体重进行调节。
6.2.2步行操纵的机器 6.2.2.1司机位置
在噪声测量过程中，司机应在制造商规定的常用工作位置，观测人员不能靠近司机。司机不能穿异常的吸声表服，也不能戴赠子和围币（安全防护头盔或用于支撑传声器的头盔和支架除外），这些表物可能会影响噪声测量。 6.2.2.2站姿司机
站姿司机的身高应为1715mm士50mm。 6.3传声器 6.3.1传声器朝向
传声器应置于水平方向，其参考方向（制造商规定的方向）应指向操作位置处人员通常看到的方向。 6.3.2传声器位重
作为预测声压级数据的测点，传声器应位于距司机头部中间平面200mm士20mm，与眼睛成一线，并置于司机头部的左侧和右侧，预测时的机器为定置状态，发动机以最大油门运转（高速空转）。用两侧中产生噪声读数最大的一侧作为动态检测，如果两侧初始声压级检测相同，就用右侧作为动态检测。 6.3.3传声器安装
传声器能方便地安装在支架上或司机的头盔或肩带上。 6.3.4传声器防振
应注意使传声器与可能影响测量的振动随离。如果测量过程移动传声器，应注意避免产生声学噪
声（如传声器摩擦司机衣服产生的噪声）或电噪声（如由于软电缆），这些噪声会干扰测量。 6.3.5传声器反射噪声的预防 6.3.5.1应注意将影响传声器测量的反射噪声减少到最小。6.3.5.2和6.3.5.3给出的建议措施将减小反射噪声的影响。 6.3.5.2传声器位置确定后，在测量过程中应保持其各个方向上偏离该定位的位置公差为士50mm。 6.3.5.3在测量过程中，传声器应放在距司机头部一侧至少100mm和司机肩部衣服以上至少50mm 的位翼上。 7机器的配置和运行，司机位置的规定 7.1机器的配重和运行
机器的配置和运行应按GB/T25614-2010《土方机械声功率级的测定动态试验条件》第7章的规定。 2
