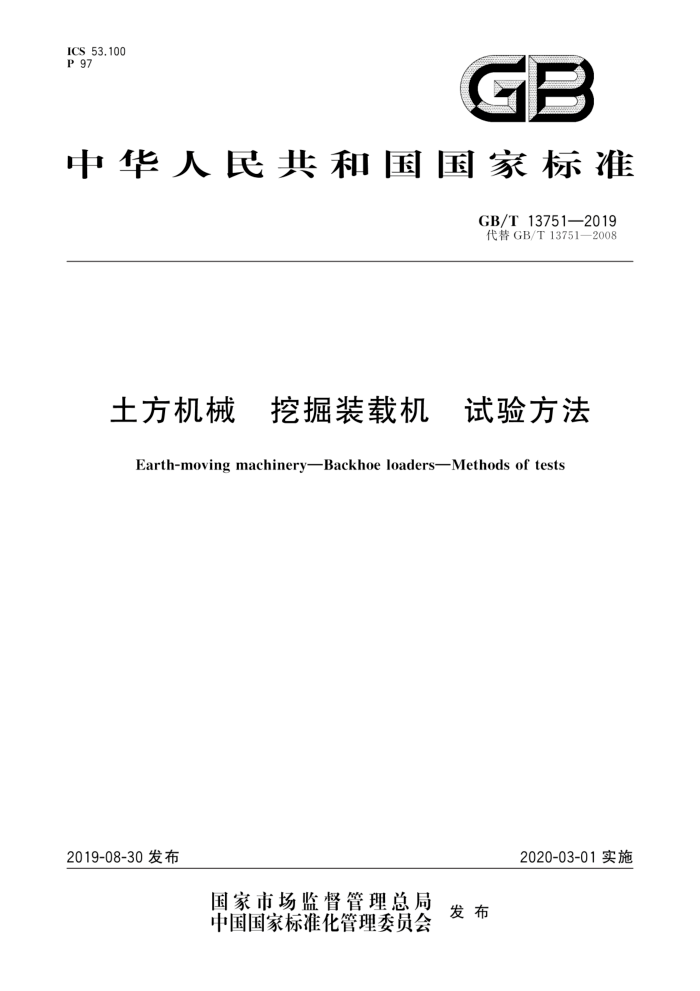

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T13751—2019 代替GB/T137512008
土方机械 挖掘装载机 试验方法
Earth-movingmachinery-BackhoeloadersMethods of tests
2020-03-01实施
2019-08-30发布
国家市场监督管理总局 发布中国国家标准化管理委员会 GB/T13751—2019
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T13751一2008《挖掘装载机试验方法》，与GB/T13751一2008相比，除编辑性
修改外主要技术变化如下：
修改了规范性引用文件（见第2章，2008年版的第2章）；修改了资料准备的内容（见3.1，2008年版的3.1）；修改了样机准备的内容（见3.2，2008年版的3.2）；修改了试验场地的要求（见3.3，2008年版的3.3）；修改了尺寸代号（见图1和表A.1，2008年版的图1和表A.2）；删除了“仪器、设备、仪表”的规定（见2008年版的4.1.1.2、4.5.6.2、4.5.7.2、5.2.3）；删除了静态稳定性、液压系统油温升、燃油系统污染度、加速性能、运行试验、落物保护结构、滚翻保护结构、整机密封性、动臂下降控制装置的试验方法（见2008年版的4.1.5、4.4.1、4.4.3、 4.5.5、4.5.9、4.11、4.12、4.17、4.18)；增加了支腿、传动系统油液固体颗粒污染等级、反铲作业位置报警、全身振动、综合热平衡、燃油消耗率、空调制冷剂、其他安全要求的试验项目（见4.1.5、4.4.2、4.10.2、4.13、4.15、4.17、 4.18,4.19); 修改了装载斗下插力的试验方法（见4.2.2.2，2008年版的4.2.2.2）；修改了液压缸沉降量的试验方法（见4.4.3，2008年版的4.4.4）；修改了爬坡能力试验、滑行试验方法（见4.5.5、4.5.6，2008年版的4.5.6、4.5.7）；修改了噪声的测定方法（见4.12，2008年版的4.14）；修改了装载作业试验方法（见4.14.2，2008年版的4.20）；将“工业性试验”改为“可靠性试验”，修改了可靠性试验的试验条件、试验程序、失效分类及评定（见第5章，2008年版的第5章）；将“规范性附录”改为“资料性附录”（见附录A、附录B，2008年版的附录A、附录B)：删除了部分性能试验记录表（见2008年版的表A.1、表A.5、表A.6、表A.9～表A.14）；修改或删除了可靠性试验记录表（见表B.1～表B.3，2008年版的表B.1～表B.7）。
-
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334)归口。 本标准负责起草单位：山东临工工程机械有限公司、福建省特种设备检验研究院、徐州市产品质量
监督检验中心、国机重工集团常林有限公司、徐州徐工特种工程机械有限公司、天津工程机械研究院有限公司。
本标准主要起草人：张怀亭、邓志华、崔祥柱、周榕梅、马广荣、张钰、张奇。 本标准所代替标准的历次版本发布情况为：
GB/T13751—1992、GB/T13751—2008。
1 GB/T13751—2019
土方机械 挖掘装载机 试验方法
1范围
本标准规定了挖掘装载机的性能试验方法和可靠性试验方法本标准适用于GB/T8498规定的轮胎式挖掘装载机（以下简称挖掘装载机），履带式挖掘装载机可
参照使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6375 土方机械牵引力测试方法 GB/T7586—2018 土方机械 液压挖掘机 、试验方法 GB/T 8419 土方机械 司机座椅振动的试验室评价 GB/T 8499 土方机械 测定重心位置的方法 GB/T 8592 土方机械 轮胎式机器转向尺寸的测定 GB/T 8595 土方机械 司机的操纵装置 GB/T 10168 土方机械 挖掘装载机术语和商业规格 GB/T 10170 土方机械 挖掘装载机技术条件 GB/T 10175.1 土方机械 装载机和挖掘装载机 第1部分：额定工作载荷的计算和验证倾翻载
荷计算值的测试方法
GB/T 10175.2 土方机械 装载机和挖掘装载机第2部分：掘起力和最大提升高度提升能力的测试方法
GB/T 10913 土方机械 行驶速度测定 GB/T 13331 土方机械 液压挖掘机起重量 GB/T 13332 土方机械 液压挖掘机和挖掘装载机挖掘力的测定方法 GB/T 16937 土方机械 司机视野 试验方法和性能准则 GB/T18826 工业用1，1，1，2-四氟乙烷（HFC-134a） GB/T19933.2 土方机械 司机室环境 第2部分：空气滤清器试验方法 GB/T 19933.3 土方机械 司机室环境 第3部分：增压试验方法 GB/T 19933.4 土方机械 司机室环境 第4部分：采暖、换气和空调（HVAC）的试验方法和
性能
GB/T 19933.5 土方机械 司机室环境 第5部分：风窗玻璃除霜系统的试验方法 GB/T19933.6 土方机械 司机室环境 第6部分：太阳光热效应的测定 GB/T 20082 液压传动液体污染采用光学显微镜测定颗粒污染度的方法 GB/T 20418 土方机械 照明、信号和标志灯以及反射器 GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T 21152 土方机械 轮式或高速橡胶履带式机器制动系统的性能要求和试验方法 GB/T 21153 土方机械 尺寸、性能和参数的单位与测量准确度
1
