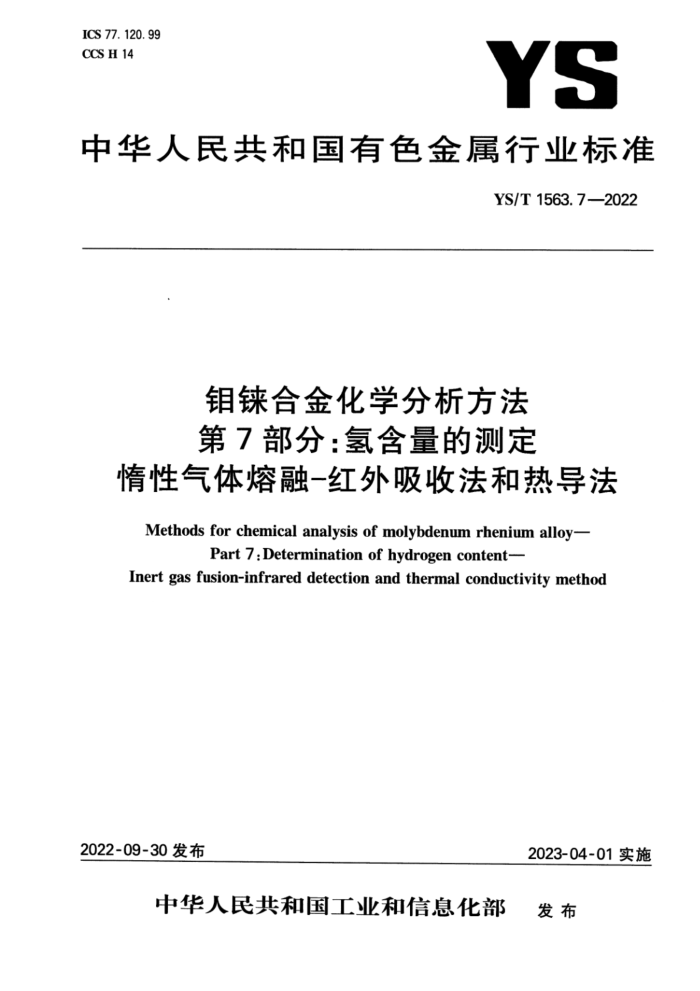

IC8 77, 120.99 CCSX14
YS
中华人民共和国有色金属行业标准
YS/T1563.7-2022
钼合金化学分析方法第7部分：氢含量的测定
情性气体熔融一红外吸收法和热导法 Methods for cheumical analysis of molybdemm rhenium alloy--
Part 7:Determination of hydrogen content--
Inert gas Fusio-infrared detection and thermal conuluctivity method
2022-09~30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 YS/T1583.7---2022
前言
本文件按照GBT1.1-一2020标推化工作导期第1部分：标准化文件的结构租起草规期给出的搜刺记草。
本文件链YS/T1563相银合金化学分析方法》的第7部分。YS/T1553巨能发布了以下部分第1部分，穿含益的测定电感橱合等民子体原子发射光增法一第名分：销含量的测定银胶格意意法：一第子邮分·错、钙、爆、铁、楼、罐、硅、钛合最的测定电感帮合等离子体原子发射光诺法一第4部分：铝，钙、锅、铁，谈缓，银、银、美含邀的测定电感合等离子体质设法！ -第5部分：碳和碟含量的调定高然瓷红外吸收法：舞6都分：氧和鼠合最的测定增性气体容数一红外吸收法和热学法一第了都分：盒含堡的测定情性气体辫融一红外暖教法和热导法。 请注意本文件的某些内容可能沙及专利，本文件的发审机构不承担识剂专利的资任。 本文件由全播有色金服标准化装术质会(SAC/TC243）提出井妇口，本文件起草单位，国合通用测试评价认话股份公司、广东省科学院工业分折检测中心、中铁新材科有
限公司，金格城销业股份有限公司、西安汉鹰分析检测有限公司、有研亿金新材料有限公司，国合通用（青岛）勤武部价有限公司、西部新结核材料科技有限公司、淘南火神仪器有限公司、安泰天龙铭组科技有限公司。
本文件主要超草人：李游、王长华，白伟华、爱国斌、李爱媒、张蔬、庄艾春，王净、旅晚燕、谢明明岳舞、王郭亮、王被，曹海毕，犀信、郭飞降婷婷严璐、李经敏、赢泊宁馆叶琳、荣金相、荣亚琼、刘明珠、 郭蹈琪。
1 YST153.7--222
引盲
销钛合金是一种以辅、为主要化学成分站二元合金材料，相缘合金具有优异的性能，在航空航天、 电子技术，核工业，医疗器械改加热设各#领城得到广泛场应用，销球合宠的性熊与其化学感分之间有爱密通关系，医内缺美期味合的化家分好方法标插，整文一计对智就合金化学照的分折方法标来最十好然爱的
本文件#由下！个部分组成。 第1部分绿合经的测定电感爆合等离子体原子就光潜法！一第部分谢含意的调定谢晚销黛盈法第3部分好、锈，钢、铁、筷、餐，硅、饮含量的美定电感得合婴离子体赚子爱射光消法； 4部分·链、钙、辆、送、换、餐、禁、做、换合量的滋电感销合等真子体质增法第部分和端会最的测定高额趣红外暖教法一一第6部分质潮餐含盛的菌定性气体格服红外爱收法和糖享法鲜7部分：食登的#庭情性气体裤验红外餐赖法和热等法：本文件的制定为相修合金中餐合量资定妞供了做换做馨，填补了国内外空白，对于类商检#站菜的
可靠佳事可比性，减少供球商和咨户之商因检测换差造放的商业制设、助才销合金产最化准厦具有十分黛要的作用。
厦 YS/T1563.7—2022
钼合金化学分析方法第7部分：氢含量的测定
情性气体熔融一红外吸收法和热导法
1范围
本文件规定了钼合金中氢含量的测定方法本文件适用于钼合金中氢含量的测定。测定范围：0.005%~0.05%。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8170 数值修约规则与极限数值的表示和判定
3术语和定义
本文件没有需要界定的术语和定义。
4原理
将试料与助熔剂加人石墨埚，在情性气体保护下熔融，试料中的氢以氢气形式析出，可采用热导法直接检测，也可将氢气氧化为水，用红外检测池检测，计算机系统根据试料质量计算氢含量，结果以质量分数表示。
5试剂和材料
除非另有说明，在分析中仅使用确认为分析纯的试剂。 5.1丙酮。 5.2石墨埚。 5.3镍囊（w≤0.00005%）。 5.4氩气或氮气，体积分数不小于99.995%。 5.5标准物质/标准样品：与待测试料氢含量相近的同类物质。
6仪器设备
情性气体熔融-热导/红外检测氢分析仪。
1 YS/T1563.7-2022
7裤影 7.1样品应寄封保存 7.2换欢样品中心联祥，用内网（5.1）烧净，嫁干。 7.3样品在操作过程中不能触污染，用傻子联。
8减验女#
#1仪微#热
分新前要充分资热，预热时闻不低于2h确保使器运行正靠。 家2夜摄检漏
利用夜馨检耀程序成其饨销助设备销定仪器无爆气现象。 8享仪强胶
逸用有证标微锈质/标准品（5.5）平行试3次5次，计算氧的平均值，平您值与标痛值相格：不题出标准物质/标整样品证含给定的不确定度雅留，香购带要进行获就校。 84空白试验
空白值包括增和助熔剂的空自。格助婚州放人时期（5.2）中，平行莞定3次5次，每款夏换新增辆，敢平均镜，裁后进行空白补餐空白值不大于0.0005%，极差不大于0.0002%。 8.5诚料
称取0.10韩品（7）精购至0.0001g。 86平行试验
敬文地进行商次试验，取其平均值。 8.7测定
选择优化的分析条件，将装有样品的操亲（5.3）放人加样器，并将空石墨始期放受在下电极上，进行梓品新
9试验数通处理
悦器极插称样量自裁计算氢含量，计算结果表示致小教点后4位，效值修的接（8/T8170的说定执行
10精密度
10.1置复性
在质复性条件下获得的两次独立文减试结果的测定值，在以下给出的坏均值范疆内，两个试结采的
2 YS/T157-2022
对费值不瓶过意复性限），超过蓝蒙性限（的情说不超过5%，宝复性限（）授流1数错采用载性内招祛成外延法求荐，精费度试验质始数据家加谢承
童复性队
/% +/%
0.0048 0.0005
0.0070 0.0015
0127 0.0018
0.0196 0.0027
10.2真现性
在再现怪条件下族得的顾次热文刻试精果的期定值，在以下给留的平烤值范間内，两个调试结果的给对差值不能过再现性膜（R），超过再现性限（R）的情况不超过5%，现性限（R）摄表么数据采用钱性糖法成外慈法求餐。
表2薄斑性阳
2/9k R/%
0.0043 0.0010
0.0070 0.0080
0.0127 0.0023
0.0194 #0040
11 试验报告
试验报香至少放给出下儿个方面的内客
诚验对象！本文件综号：分析续采及其表示号一与基本分新步聚的蒸异：随紧到的异常完家一试验日期。 YS/T1563.7—2022
附录A (资料性）
精密度试验原始数据
2021年由5家实验室对氢含量的5个不同含量水平样品进行共同试验确定的。 每个实验室对每个水平的杂质元素含量在重复性条件下独立测定7次。测定的原始数据见表A.1。
WH/%(n=7)
实验室 样品水平
1 0.00461 0.00452 0. 00471 0.00444 0. 00471 0.00432 0.00431 0.00521 0.00532 0.00541 0.00512 0.00501 0.00551 0. 00573 0.00712 0. 00711 0.00731 0.00691 0.00721 0. 00712 0.0072
2
3
4
5
6
7
1 2 3 4 5 1 2 3 4 5 1 0.00481 0.00481 0.00462 0.00473 0.00482 0.00482 0.00491
1
0.0132 0. 0121 0. 0141 0.0132 0.0122 0.0121
0.0121 0. 0191 0.0195 0. 0189 0.0182 0.0191 0.0201 0.0195 0.00446 0.00406 0.00405 0.00454 0.00407 0. 0044 0.00404 0.00506 0.00548 0.00524 0.00603 0.00625 0. 0054 0.00557 0.00689 0.00698 0. 00674 0.00689 0.00668 0.00676 0.00674 0.0118 0.0116 0. 0124 0.0128 0. 0114 0. 0119 0.0123
2
0.0213 0. 0197 0.0194
0.0206
0. 02
0.0203
0.0204
0. 00451 0.00462 0. 00532 0.00513 0. 00553 0.00472 0.00523 0. 00731 0.00751 0.00701 0.00681 0.00716 0. 00739 0. 00718 0. 0132 0.0132 0.0131 0.0132 0.0131 0.0131 0.0132
2 3 4 5 1 2 3 4 5 1 2 3 4 5
3
0.0205 0. 0202 0.0201 0. 0202 0. 0214 0.0202 0.0042 0. 0039 0.0045 0. 0044 0. 004 0. 0043
0. 0191 0. 004 0. 0045 0. 0048 0.0051 0. 0044 0. 0053 0. 005 0. 0046
0. 0073 0.0066 0. 007 0.0068
0. 007 0. 013 0. 021
0.0069 0. 0067 0.013
4
0.012 0. 02
0. 014 0. 02
0. 014 0. 019
0. 012 0.018
0. 012 0. 021
0. 018 0.00402 0.00384 0.00403 0.00422 0.00418 0.00367 0.00393
0. 00579 0.00628 0.00602 0.00621 0.00567 0.00592
0.00632
0.00703 0.00639 0.00668 0.00661 0.00650 0.00672 0. 00707 0. 0113 0.0132 0. 0116 0.0124 0. 0125 0. 0114 0.0121 0.0187 0. 0176 0. 0185 0. 0176 0.0163 0.0181 0.0167
5
4
