KS 77.120,99 XSI14
YS

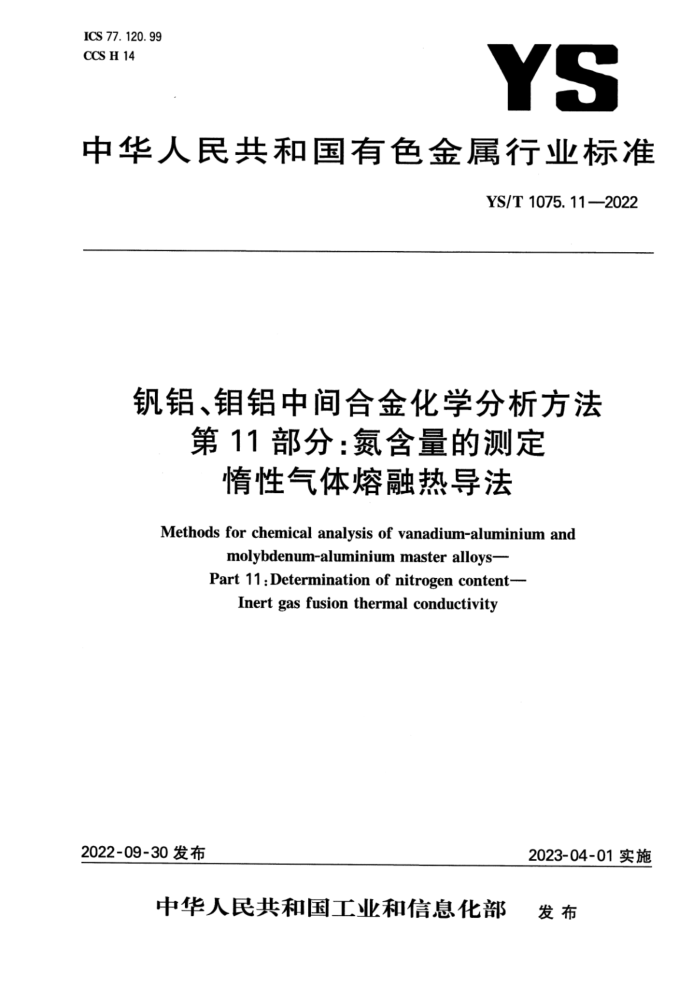

中华人民共和国有色金属行业标准
YS/T 1075.11-2022
钒铝、钼铝中间合金化学分析方法
第11部分：氮含量的测定
情性气体熔融热导法
Methods far chemical analysis of vanadiur-aluniriumn and
nolybdeumm-aluinium master allovs- Part 11:Determdnation of nitrogen content-
Inert gas fusion thermal conduetivity
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 Y3/T1075.11--2022
前言
本文件按照GB/T1.1-2020标准化正作赠第1部分：标准化文件的结构和草规赠》的旗定熟草。
衣文件Y5/T107成凯智、销铅中简合金化学分析为骏的第11部分YS/T直075三经发布了以下部分！
第1部分，铁最的规定 1.10-二减米菲分光光度送！一第2部分，销量的测定 铝酸量法：第9部分：硅置的测定 舒蒙分光光度法第4部：领量的测金 电源网台等离子体原子发射光谐装剂碳服亚铁款滴定装第5部分g量的制定 EDTA精定法第6分碳爱的定 高额燃格灯外吸收法：一第？都分，氧量的定馋性气体熔融一红外法！第部分箱，解送的测定X荧光谢法第。部分合量的满定氧化银分光光度法；第10部分，钟含盘的钢定火始夏子暖收光请法 -案11部分：鼠含盘的测定作性气体增热导法 -第12部分尊含爱的潮定甜薪分光光度法：一第1多部分，然、雅、错含最的测宠电魅辉合等离子体原子发射光谱法。 请注意本文件的基些内容可能涉及专利。本文件的发布机梅不承扭识测专利的资佳。 本文件由全国有售金周标准化技术换员会（SAC/TC242）提出并归口。 本文件起章单位：西安设腾分析检侧有限公司、承蒙天大机业有限资任公司、商洛天衡新材料有限公
司、国合用（青岛）测试价有限公司。产东省科学院工业分析检测中心宝共案团有限公司、患进高新材料股份有限公司，国标（北京）检股认证有限公司，宁夏东方想业服份有限公司、湖南火神仪有限公团、内古综限金网副品有隆公商、大连融德特种材料有限公司
本文件主婴超草人：主贰、石新层、关徽平、周港、兰晶嘉、王英、郭成、庄艾春、康燕、刘题、王长华。 谢维平，柴金相、李林普爆选，
1 YS/T1075.11—2022
引言
钒铝、钼铝中间合金是生产高性能钛合金的重要中间合金，其作用包括改善合金化条件、提高合金成分均匀度、克服偏析和不熔(难熔)金属夹杂以及减少金属烧损率。随着航空航天用等高端钛合金的发展，对钒铝、钼铝中间合金的主元素波动范围和杂质元素上限含量都提出了更为严苛的要求。YS/T 1075旨在通过实验研究建立一套完整且切实可行的钒铝、钼铝中间合金化学分析方法标准，拟由十三部分组成：
一第1部分：铁量的测定 1,10-二氮杂菲分光光度法；第2部分：钼量的测定 钼酸铅重量法；第3部分：硅量的测定 钼蓝分光光度法；第4部分：钒量的测定 电感耦合等离子体原子发射光谱法和硫酸亚铁铵滴定法；
第5部分：铝量的测定 EDTA滴定法； -第6部分：碳量的测定 高频燃烧-红外吸收法；第7部分：氧量的测定 情性气体熔融-红外法；
-
第8部分：钼、铝量的测定X-荧光光谱法；
第9部分：氯含量的测定多 氯化银分光光度法；第10部分：钠含量的测定火焰原子吸收光谱法；第11部分：氮含量的测定情性气体熔融热导法；
-
第12部分：磷含量的测定钼蓝分光光度法；第13部分：铁、硅、钼、铬含量的测定电感耦合等离子体原子发射光谱法。
本文件完善了钒铝、钼铝中间合金的生产产业链，对提升钒铝、钼铝中间合金在钛合金生产过程中的应用水平提供了有力支撑。
Ⅲ YST1076, 11-2022
钒铝、钼铝中间合金化学分析方法
第11部分：氛含量的测定精性气体熔融热导法
1驱团
本文种规定了领，链链中合金中餐含量的满定在送本文件适用于铺销，销经中新合全中氧含量的测定。润定装图：0.002%0.100%。
2规范性明用文补
下刻文件中的内荐通过文牛的通性用面构成本文件感不可少的新款，实中，注日想的引用文等，仅读日费时放的搬本适用于本文件不注日期的寻用文扑，其最新版本（包搭所有的修改举）避用于本文件
GBT3170数值格约规酸胜教值的衰示和刻定
3术调和定义
本文件技有器要界定的术蹈和定义
4显#
在情性气氛中，就科在石活场中被泳冲炉加热培融，试料中的算设还原为复气：与其他气体摄政数分离后，随徽气（题配）进人热导滋检馨中提行校测
5就成材料
5.1游刺成其信摄用腾容剂（0.005） 5.2石鳞堵期 53标准餐发/标准拌品。 5.4.99%). 55动力气：无融压缩空载减复气等。
8微馨设备
精性气体煌酷热等检系统应包插电极炉，暖尘装置，载气净化及分新气体转批系统摄热导检城腰，电脑及软件控制球统
7携品
样品我面皮保持活染发度成小于500m
1 YS/T 1075.11—2022
8试验步骤
8.1仪器准备
按仪器制造商的要求装配好所有部件，连接电源、载气（5.4）、动力气（5.5）。按要求开启水、电、气等外围辅助设施，仪器预热至各项参数达到设备厂商要求。 8.2空白试验
空白值包括助熔剂（5.1)和石墨埚(5.2)的空白。至少应进行3次空白值测定，仪器显示的连续三次空白值的极差不应超过0.0005%。取空白的平均值，按空白补偿程序进行空白扣除。 8.3仪器校准
平行测定标准物质/标准样品（5.3)3次～5次，计算结果的平均值，进行仪器校准。平均值应与标准值相符，单个测定值不应超出标准物质/标准样品（5.3)证书给定的不确定度范围 8.4试料
称取0.04g~0.07g样品（7），精确至0.0001g。 8.5测定
将试料(8.4)和助熔剂(5.1)置于进样器中，并将石墨埚（5.2)放置在下电极上，进行样品分析，仪器根据所输入的称样量自动计算，直接显示样品中的氮的质量分数。结果保留至小数点后第三位，按 GB/T8170的规定修约。
9精密度
9.1重复性
在重复性条件下获得的两次独立测试结果的测定值，在表1给出的平均值范围内，两个测试结果的绝对差值不超过重复性限(r)，超过重复性限(r)情况不超过5%，重复性限（r)按表1数据采用线性内插法或外延法求得。精密度试验原始数据见附录A。
表1重复性限
0. 064 0. 008
0. 010 0. 002
0. 031 0. 006
0. 002 0. 001
UN/% r/%
9. 2 2再现性
在再现性条件下获得的两次独立测试结果的测定值，在表2给出的平均值范围内，两个测试结果的绝对差值不超过再现性限（R），超过再现性限（R)情况不超过5%，再现性限（R）按表2数据采用线性内插法或外延法求得。精密度试验原始数据见附录A。
表2再现性限
0. 064 0. 011
0. 010 0. 004
0. 031 0. 008
UN/% R/%
0. 002 0. 001
2 YS/T1075.11—2022
10 试验报告
试验报告至少应给出以下几个方面的内容：
试验对象；一本文件编号；结果；与基本分析步骤的差异；观察到的异常现象；试验日期。
3 YS/T1075.11—2022
附录A (资料性)
精密度试验原始数据
精密度数据由10家实验室对氮含量的4个不同水平样品进行共同试验确定。每个实验室对每个水平的氮含量在重复性条件下独立测定11次。测定的原始数据见表A.1。
表A.1 精密度试验原始数据
n 6
实验室水平数
3
10
11
7
8
2
5
9
4
-
1 0.002 0.002 0. 002 0.002 0.002 0. 002 0. 001 0. 002 0.002 0.002 0. 002 2 0. 011 0.010 0.010 0.010 0.009 0. 009 0.009 0. 011 0. 009 0. 009 0.008 3 0. 028 0. 033 0.032 0.028 0.030 0. 035 0.030 0.028 0.032 0.033 0.029 4 0.060 0.066 0.065 0. 063 0.065 0.064 0. 058 0.068 0.063 0.058 0.060
1
0.002 0.002 0.002 0.002 0.002 0.002 0.002 0.002 0. 002 0. 002 0.002 2 0.010 0.009 0.011 0. 011 0.012 0.009 0.011 0. 011 0. 009 0. 011 0.011 3 0. 033 0.036 0.032 0.032 0.038 0.033 0.032 0.034 0.032 0.039 0. 033 4 0.066 0.066 0. 075 0. 074 0.069 0.065 0.068 0. 070 0. 072 0.071 0. 070 1 0. 002 0.002 0.002 0.002 0.002 0.002 0.002 0.002 0. 002 0.002 0. 001 2 0. 011 0.009 0.008 0.010 0.011 0.008 0. 009 0.009 0. 011 0. 011 0.010 3 0.028 0.033 0.033 0.028 0.031 0. 031 0.030 0.029 0. 032 0. 033 0. 032 4 0.060 0. 061 0.058 0.060 0.065 0.064 0.062 0.063 0. 063 0.065 0. 064 1 0.002 0. 003 0.003 0. 002 0.003 0. 003 0.002 0.002 0.003 0.003 0. 002 2 0.011 0.012 0.011 0. 012 0. 011 0.012 0.012 0. 011 0. 011 0.011 0.012 3 0. 034 0.030 0.034 0.032 0.036 0.031 0. 033 0.036 0.032 0. 033 0.034 1 0.002 0.001 0.002 0.002 0.001 0.002 0.002 0.002 0.002 0. 002 0. 002 2 0.009 0.010 0.009 0.011 0.009 0.009 0. 009 0.009 0. 009 0. 011 0.010 3 0. 025 0. 027 0.029 0.029 0.033 0.026 0. 030 0.032 0.032 0.028 0.030 4 0. 063 0. 057 0.061 0. 053 0. 059 0.058 0. 061 0. 057 0.059 0.062 0. 059
2
3
4
5
0.002 0.002 0.002 0.002 0.002 0.002 0.002 0. 001 0.002 0.002 0. 002 2 0.010 0.008 0. 009 0. 009 0. 009 0.011 0. 009 0.009 0. 009 0. 009 0.009 3 0.029 0.031 0.032 0.030 0. 034 0.033 0.029 0.030 0.033 0.028 0.030 4 0.060 0.061 0.058 0.063 0.066 0.060 0. 061 0.061 0.060 0.058 0. 064 1 0. 002 0.002 0.002 0. 002 0.002 0.002 0.002 0.002 0.002 0. 003 0. 002 2 0. 014 0.015 0.012 0. 014 0.012 0.014 0. 013 0.012 0. 014 0.013 0. 014 3 0. 033 0. 034 0. 032 0. 033 0.032 0.035 0.036 0.036 0. 037 0. 037 0.035 1 0.002 0. 002 0.002 0.002 0. 002 0. 001 0. 002 0. 001 0. 002 0. 002 0. 002 2 0.010 0. 011 0. 011 0.010 0. 009 0.010 0. 010 0.010 0. 011 0. 011 0.010
1
6
8
4
