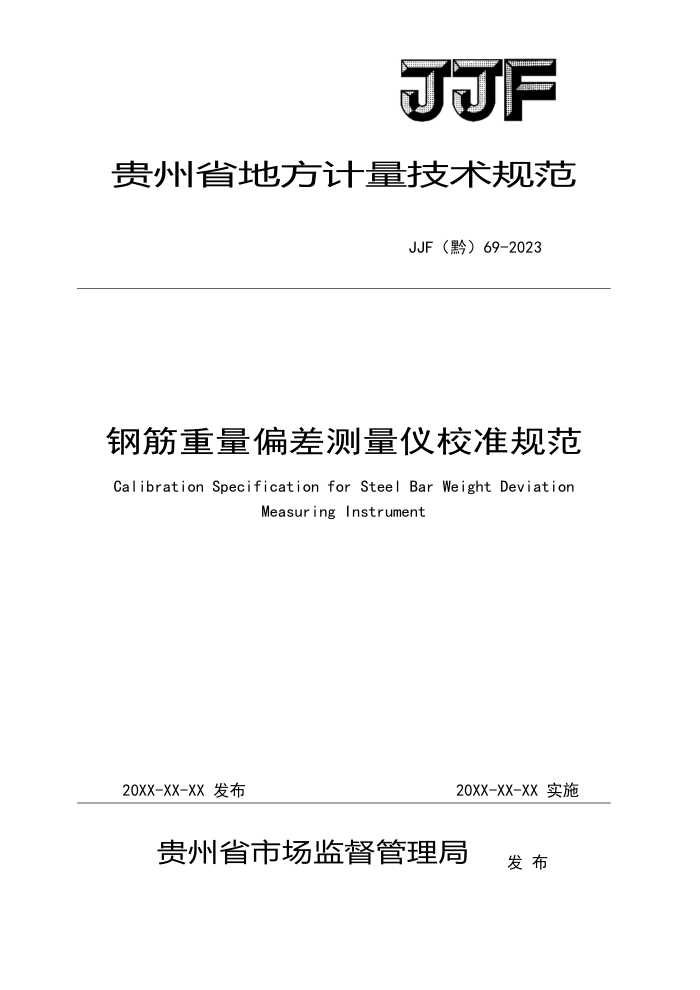

JJF
贵州省地方计量支术规范
JJF（黔）69-2023
钢筋重量偏差测量仪校准规范 Calibration Specification for Steel Bar Weight Deviation
Measuring Instrument
20XX-XX-XX发布
20XX-XX-XX实施
贵州省市场监督管理局
发布 II JJF（黔）69-2023
钢筋重量偏差测量仪
JJF（黔）69—2023
校准规范
Calibration Specification for Steel Bar
Weight Deviation Measuring Instrument
归口单位：贵州省市场监督管理局
主要起草单位：六盘水市检验检测中心
贵州帅能电力建设有限公司
参加起草单位：贵州立康建设工程检测有限公司
贵州省计量测试院
黔西南州检验检测中心
本规范委托六盘水市检验检测中心负责解释 JJF（黔）69-2023
本规范主要起草人：
陈恩（六盘水市检验检测中心）邓仕奎（六盘水市检验检测中心）凌政珺（贵州帅能电力建设有限公司）
参加起草人：
谢阳戈（六盘水市检验检测中心）
朱文立（贵州立康建设工程检测有限公司）
张朋 (贵州省计量测试院）吕 漾（黔西南州检验检测中心） JJF（黔）69-2023
目 录
引言１范围 2引用文件， 3概述. 4计量特性. 5校准条件. 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2校准方法. 7校准结果表达： 7.1校准记录， 7.2校准结果的处理 8复校时间间隔附录A钢筋重量偏差测量仪校准记录格式，附录B校准证书内页格式，附录C钢筋重量偏差测量仪称重部分示值误差的测量结果不确定度评定示例附录D钢筋重量偏差测量仪长度部分示值误差的测量结果不确定度评定示例.· ..11
IHI
2 2
2 3 3 3
5
S 5 6
..7 ...8 JJF（黔）69-2023
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》进行编制。
I JJF（黔）69-2023
钢筋重量偏差测量仪校准规范
1范围
本规范适用于钢筋重量偏差测量仪的校准。
2 引用文件
本规范引用了下列文件： JJG 30 通用卡尺 JJG 99 砖码 JJG 539 数字指示秤 GB/T1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB/T1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
钢筋重量偏差测量仪由称重模块、长度模块、电气系统、显示仪表和软件等组成，是对钢筋试样材料进行称重及长度测量，并计算出钢筋重量偏差值的专用仪器。按同时可检测钢筋数量可分为单工位和多工位的钢筋重量偏差测量仪，单工位的钢筋重量偏差测量仪示意图见图1，多工位的钢筋重量偏差测量仪示意图见图2。
2
3
1
图1单工位的钢筋重量偏差测量仪示意图
1-称重工作台面：2-长度模块；3-显示仪表
1 JJF（黔）69-2023
3
990
1
图2多工位的钢筋重量偏差测量仪示意图
1-称重工作台面：2-长度模块：3-显示仪表
4计量特性
计量特性见表1。
表1计量特性校准项目
序号
技术要求 ± 1%
最大允许误差
称重
重复性偏载
2 3 4
1% ± 1% ±1 mm
长度
最大允许误差
注：以上技术指标不用于合格性判定，仅供参考。 5 校准条件
5.1环境条件 5.1.1 温度：（20土5）℃。 5. 1.2 相对湿度：≤85%。 5.2 测量标准及其他设备 5.2.1 称重标准 5.2.1.1 码，准确度等级：M，等级。 5.2.1.2 校准用码的数量应满足称量校准的要求。 5.2.2 长度测量标准
