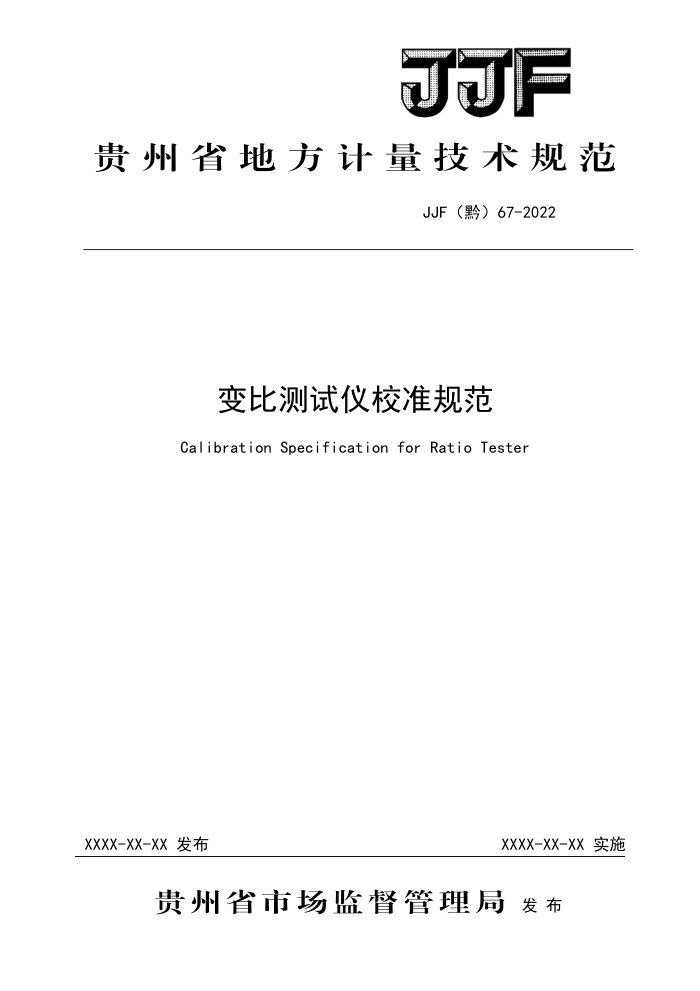

JJF
贵州省地方计量技术规范
JJF（黔）67-2022
变比测试仪校准规范 Calibration Specification for Ratio Tester
XXXX-XX-XX 实施
XXXX-XX-XX 发布
贵州省市场监督管理局发布 JJF（黔）67—2022
变比测试仪校准规范 Calibration Specification for
JJF(黔)67—2022
Ratio Tester
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院参加起草单位：南京丹迪克电力仪表有限公司
本规范委托贵州省计量测试院负责解释 JJF（黔）67—2022
本规范主要起草人：
陈光贵（贵州省计量测试院）邓兵 （贵州省计量测试院）王嵘瑜（贵州省计量测试院）
参加起草人：
谢鑫 （贵州省计量测试院）杜鸿程（贵州省计量测试院）顾红波（南京丹迪克电力仪表有限公司）徐新生（南京丹迪克电力仪表有限公司） JJF(黔）67—2022
目 录
引言 1 范围 2 引用文件 3 术语和计量单位. 4 概述 4. 1 组成. 4. 2 原理 5
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (5) (5) (6) (7) (10) (11)
计量特性. 5. 1 示值误差 5. 2 分辨力. 5. 3 重复性 6 校准条件. 6. 1 环境条件.. 6.2 校准用设备 7 校准项目和校准方法 7. 1 校准项目. 7. 2 校准方法. 8校准结果表达. 8.1 校准记录. 8.2 校准结果的处理。 9 复校时间间隔，附录A变比测试仪示值误差校准结果不确定度评定示例. 附录B变比测试仪校准原始记录格式（供参考）附录C校准证书内页格式（供参考）
1 JJF(黔）67—2022
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》，并参考了JJG313-2010《测量用电流互感器检定规程》、JJG314-2010《测量用电压互感器检定规程》、DL/T963-2005《变压比测试仪通用技术条件》、DL/T1221 一2013《互感器综合特性测试仪通用技术条件》进行编制。
II JJF（黔）67—2022
变比测试仪校准规范
1范围
本规范适用于变比测量范围在1～1000的变比测试仪的校准。
2 5 引用文件
本规范引用了下列文件： JJG313-2010测量用电流互感器检定规程 JJG314-2010测量用电压互感器检定规程 DL/T963-2005变压比测试仪通用技术条件 DL/T1221-2013互感器综合特性测试仪通用技术条件凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1比值差errorofratio
一次侧电压（电流）与二次侧电压（电流）的比例与标准比例之差。
3.2相位差errorofphase
一次电压（电流）与二次电压（电流）相量的差值。
4概述
4.1组成
变比测试仪是测量互感器的比值差和相位差的专用仪器，通常由显示器、数据处理器、控制单元、传感器、升压器、升流器等组成。 4.2原理
变比测试仪工作原理框图如图1所示，变比测试仪输出电压或电流到互感器的一次端，从互感器的二次端测量反馈回来的电压或电流，得到互感器一次端与二次端的比值和相位，变比测试仪自动将测得的比值和相位与设定的比值和相位进行比较，得出互感器的比值差和相位差。
1 JJF（黔）67—2022
L1O 一次端 L2 O 519 二次端 52 0
OL1 一次端 O L2
互感器
变比测试仪
o51 0
二次端
QQ 52
图1变比测试仪工作原理图框图
5 计量特性
5.1示值误差
变比测试仪的比值差用相对误差表示，相位差用绝对值表示，准确度等级分为：0.05级、0.1级、0.2级三个等级。等级对应的最大允许误差见表1。
表1等级对应的最大允许误差
最大允许误差
准确度等级
比值差/% ± 0. 05 ±0. 1 ±0. 2
相位差/
0.05级 0.1级 0.2级
±2 ±5 ±10
5.2分辨力
变比测试仪变比测量的分辨力应不低于其准确度等级对应的最大允许误差的1/10。 5.3重复性
变比测试仪的比值差和相位差的重复性应不大于其准确度等级对应的最大允许误差的1/5。
注：以上技术指标不用于合格性判定，仅供参考。
6 校准条件
6.1 环境条件
2 JJF（黔）67—2022
6.1.1环境温度：（15～25）℃。 6.1.2相对湿度：（40～75）%。 6.1.3 供电电源：电压（220土22）V，频率（50土1）Hz，波形失真度小于5%。 6.2校准用设备
标准器包括标准电压互感器、感应分压器、标准电流互感器、电流比例标准，电压比测量范围100V/100V～100000V/100V，电流比测量范围5A/5A～5000A/5A，标准器准确度等级应符合表2的规定。
表2标准器准确度等级
被校变比测试仪准确度等级
标准器准确度等级
0.05级 0.1级 0.2级
0.01级 0.02级 0.05级
校准项目和校准方法
7
7. 1 校准项目
校准项目见表3。
表3校准项目
序号 1 2 3
校准项目示值误差分辨力重复性
7.2校准方法 7.2.1 校准前准备
观察变比测试仪的铭牌，记录其名称、型号规格、制造厂、出厂编号以及技
术指标等信息。检查外形结构是否完好，接线端子是否松动。 7.2.2示值误差 7.2.2.1校准电压比时，标准器应选取标准电压互感器或感应分压器。校准点应至少选取变比测试仪测量范围内的3个点，并应包括测量范围的上限和下限。
电压比校准接线按图2，在变比测试仪上设置标准器的二次负荷、变比、功
3
