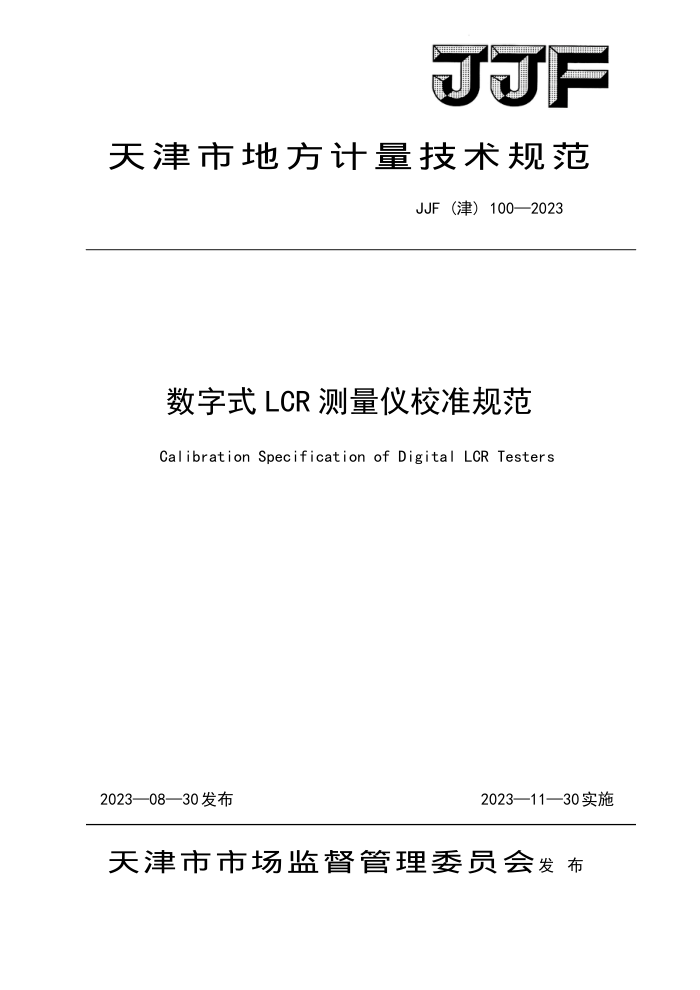

JF
天津市地方计量技术规范
JJF（津）100—2023
数字式LCR测量仪校准规范
Calibration Specification of Digital LCR Testers
202308—30发布
2023—11一30实施
天津市市场监督管理委员会发布 JJF（津）1002023
数字式LCR测量仪
校准规范 Calibration Specification of
JJF（津）100-2023
DigitalLCRTesters
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院电子
仪表实验所
参加起草单位： 天津市计量监督检测科学研究院
本规范由天津市计量监督检测科学研究院电子仪表实验所负责解释 JJF（津）1002023
本规范主要起草人：
李征（天津市计量监督检测科学研究院电子仪表实验所）陈凯（天津市计量监督检测科学研究院电子仪表实验所）王子鹏（天津市计量监督检测科学研究院电子仪表实验所）
参加起草人：
张丽（天津市计量监督检测科学研究院电子仪表实验所）赵新明（天津市计量监督检测科学研究院）郭景涛（天津市计量监督检测科学研究院）张一萌 （天津市计量监督检测科学研究院） JJF (津) 100—2023
目 录
引言. 1范围. 2引用文件. 3术语和计量单位 3.1LCR测量仪 3.2直流偏置电源 4概述. 5计量特性. 5.1电容. 5. 2 电感. 5. 3 电阻 5. 4 损耗因数， 5. 5 测量频率， 5.6 测量电平 5. 7 直流偏置电压 5.8直流偏置电流 6校准条件. 6.1环境条件 6.2测量标准及其他设备 7校准项目和校准方法. 7.1校准项目， 7.2校准方法 8校准结果的表达 9复校时间间隔附录A数字式LCR测量仪校准原始记录参考格式附录B校准证书内页格式附录C测量不确定度评定示例
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (11) (11) (12) (15) (18)
1 JJF（津） 1002023
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1001-2011《通用计量术语及定义》进行编制。
本规范为首次制定的天津市地方计量校准规范。
I JJF（津）100—2023
数字式LCR测量仪校准规范
1范围
本规范适用于工作频率范围10Hz～10MHz的数字式LCR测量仪（以下简称测量仪），也适用于各种具有电感、电容、电阻测量功能的数字式仪表，及交流阻抗分析仪等的校准。
本规范不适用于高压电桥的校准。
2引用文件
本规范引用了下列文件： JJG183-2017标准电容器检定规程 JJG726-2017标准电感器检定规程 JJF1636-2017交流电阻箱校准规范 SJ/T10297-2023LCR测量仪通用规范
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1LCR测量仪LCRmeasuringinstrument
具有测量电感、电容和电阻功能的仪器。[SJ/T10297-2023，术语和定义3.1]
3.2直流偏置电源DCbiaspowersupply
模拟电容器和电感器在实际应用的电路环境，为被测电容器或电感器提供直流电压或电流的电源模块。该电源模块可以整合在LCR测量仪内部，也可以是独立于LCR测量仪的其他电子仪器。
4概述
数字式LCR测量仪是内置微处理器或逻辑部件的自动测量仪器，通常由信号源、电
桥电路、数字处理单元、显示和控制部分等组成，其测量对象主要为电容、电感、电阻等阻抗参数。工作原理是通过放大器反馈使被测元件与内附标准交流电阻流过相同的电流；使被测元件与标准交流电阻二者两端电压形成矢量比例关系，从而利用矢量比例法计算得出被测元件的量值。原理图见图1所示，
图中： V一一矢量电压表，用于测量被测元件两端电压，V； V一一矢量电压表，用于测量标准交流电阻两端电压，V； I一一流过标准交流电阻两端电流，A； R一一标准交流电阻，Q。 JJF（津）1002023
I
波测元
R.
文
图1数字式LCR测量仪原理图
5计量特性
5.1电容
测量范围：1pF～1F（10Hz～10MHz）；允许误差范围：±（0.02%～5%）。
5.2电感
测量范围：1μH～10H（100Hz～1kHz）；允许误差范围：±（0.02%5%）。
5.3电阻
测量范围：0.001Q～10MQ（10Hz～10MHz）；允许误差范围：土（0.02%～5%）。
5.4损耗因数
测量范围：0.0001～1（1kHz）；允许误差范围：±（0.0005～0.08）。
5.5测量频率
设置范围：10Hz～10MHz；最大允许误差：±0.025%。
5.6测量电平
设置范围：10mV～5V（100Hz～1MHz）；最大允许误差：土10%。
5.7直流偏置电压
设置范围：10mV～40V；最大允许误差：土5%。
5.8直流偏置电流
设置范围：（1～100）mA；注：具体计量特性可参照被校测量仪的技术要求。以上技术指标不作合格性判别。
6 校准条件 2
