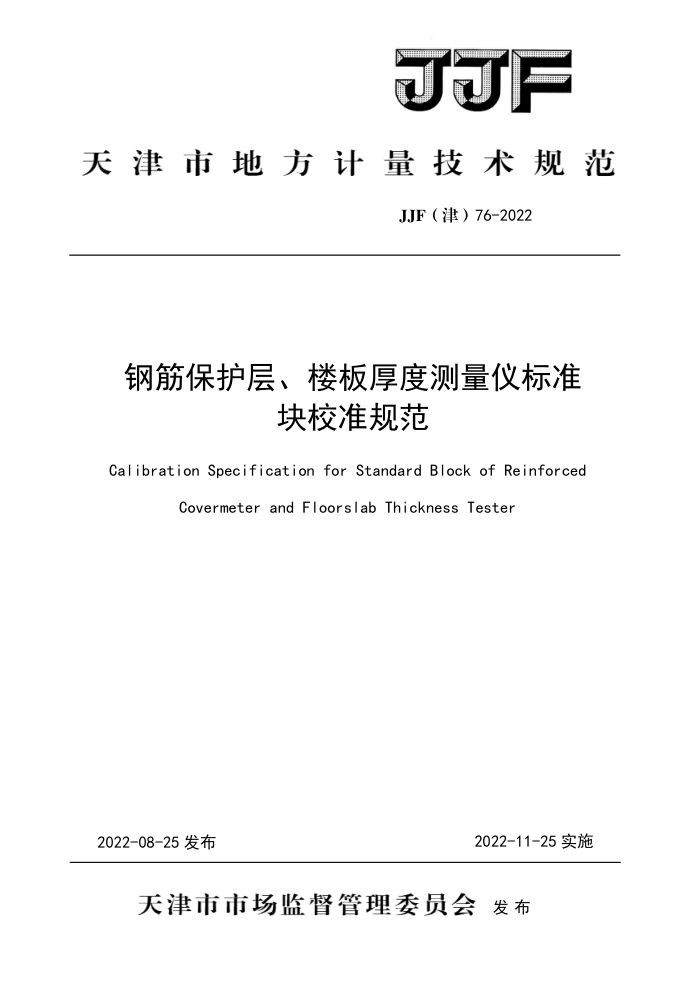

JF
天津市地方计量技术规范
JJF（津）76-2022
钢筋保护层、楼板厚度测量仪标准
块校准规范
Calibration Specification for StandardBlock ofReinforced
Covermeter and Floorslab Thickness Tester
2022-11-25实施
2022-08-25发布
天津市市场监督管理委员会发布 JJF(津)76-2022
钢筋保护层、楼板厚度测量仪
标准块校准规范
JJF（津） 76-2022
Calibration Specification for Standard
BlockofReinforcedCovermeterano
Floorslab Thickness Tester
归口单位： 天津市市场监督管理委员会
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津) 76-2022
本规程主要起草人：
李凌梅（天津市计量监督检测科学研究院）
陈洁（天津市计量监督检测科学研究院）
李青 (天津市计量监督检测科学研究院) 刘红光 (天津市计量监督检测科学研究院)
参加起草人：
路瑞军（天津市计量监督检测科学研究院）
李元耀（天津市计量监督检测科学研究院）胡建华 （天津市计量监督检测科学研究院） JJF(津）76-2022
目 录
(II) (1) (1) (1) ..(2) (2) (2) ..(2) . (2) (2) *.. (2) (3) (3) .(3) (4) (4) · (4)
引 言
范围· 2 引用文件 3 概述
计量特性 4. 1 工作面的平面度， 4. 2 两工作面的平行度· 4. 3 厚度偏差
4.
校准条件 5.1环境条件 5. 2 校准用计量器具 6 校准项目和校准方法· 6.1 工作面的平面度 6.2 两工作面的平行度· 6.3 厚度偏差
5
校准结果表达复校时间间隔
8
附录A 钢筋保护层、楼板厚度测量仪标准块测量结果不确定度评定示例·...·..（5）附录B校准证书内容
(8) JJF(津)76-2022
引言
JJF（津）76一2022《钢筋保护层、楼板厚度测量仪标准块校准规范》（以下简称本规范）是针对钢筋保护层、楼板厚度测量仪标准块校准的计量技术法规。本规范的编写以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》 和JJF1059.1-2012《测量不确定度评定与表示》为基础和依据。
本规范为首次发布， JJF(津)76-2022
钢筋保护层、楼板厚度测量仪标准块校准规范
1范围
本规范适用于钢筋保护层、楼板厚度测量仪标准块的校准。
2引用文件
本规范引用下列文件： JF1224钢筋保护层、楼板厚度测量仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
钢筋保护层、楼板厚度测量仪标准块（以下简称标准块）是校准钢筋保护层、楼板厚度测量仪的长度标准，采用非磁性材料制成。图1是标准块结构示意图。钢筋保护层厚度测量仪标准块可制成分离式或整体式，见图1(a)所示。楼板厚度测量仪标准块外形结构一般为长方体或圆柱体，见图1(b)所示。图中，上和下表示工作面，其余为侧面。
非磁性材料
非磁性材料
钢筋保护层厚度
非磁性材料等高支撑块
钢筋 非磁性材料
钢筋
工作台面
(a)钢筋保护层厚度测量仪标准块示意图
1 JJF(津)76-2022
上
上
下
(b)楼板厚度测量仪标准块示意图
图1标准块结构示意图
4计量特性 4.1工作面的平面度
工作面的平面度不超过0.04mm。
4.2两工作面的平行度
两工作面的平行度不超过0.1mm。
4.3厚度偏差
厚度偏差不超过±0.3mm。
注：校准工作不做判断合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1环境条件
实验室内温度应在（20土5）℃范围内，相对湿度不超过85%。 实验室内应无影响测量的灰尘、振动、气流、腐蚀性气体和较强磁场。
5.2校准用计量器具
校准项目和校准用计量器具见表1。
2 JJF(津)76-2022
表1校准项目和校准用计量器具校准用计量器具
序号 校准项目
参考技术指标刀口尺：MPEs:4.0μm 塞尺：MPE:±（512）μm
工作面的平面度 刀口尺、塞尺
1
2 两工作面的平行度
数显测高仪：MPE:土(5μm+10-5L/3）平板：1级
数显测高仪、平板
厚度偏差
3
注：允许使用其他满足测量不确定度要求的标准器进行校准。
校准前，先检查外观。标准块测量面应平整，不应有弯曲凸凹现象，不应有毛刺，碰伤等影响使用的外观缺陷。使用中的标准块允许有不影响使用及计量性能的外观缺陷。 在确认没有影响计量特性的因素后再进行校准。
6校准项目和校准方法
6.1工作面的平面度
标准块工作面的平面度用刀口形直尺和塞尺进行测量。测量时，分别在四个方向上（见图2所示）进行，其平面度根据各方位的间隙情况确定。当所有检定方位上出现的间隙均在中间部位或两端部位时，取其中一方位间隙量最大的作为平面度。当其中有的方位中间部位有间隙，而有的方位两端部位有间隙，则平面度以中间和两端最大间隙量之和确定。
图2标准块工作面平面度测量示意图
6.2两工作面的平行度
将标准块放在平板上，用数显测高仪在其工作面上选择5个位置（见图3所示）进行测量。在5个测得值中，取其最大值与最小值的差值作为两工作平面的平行度。
3
