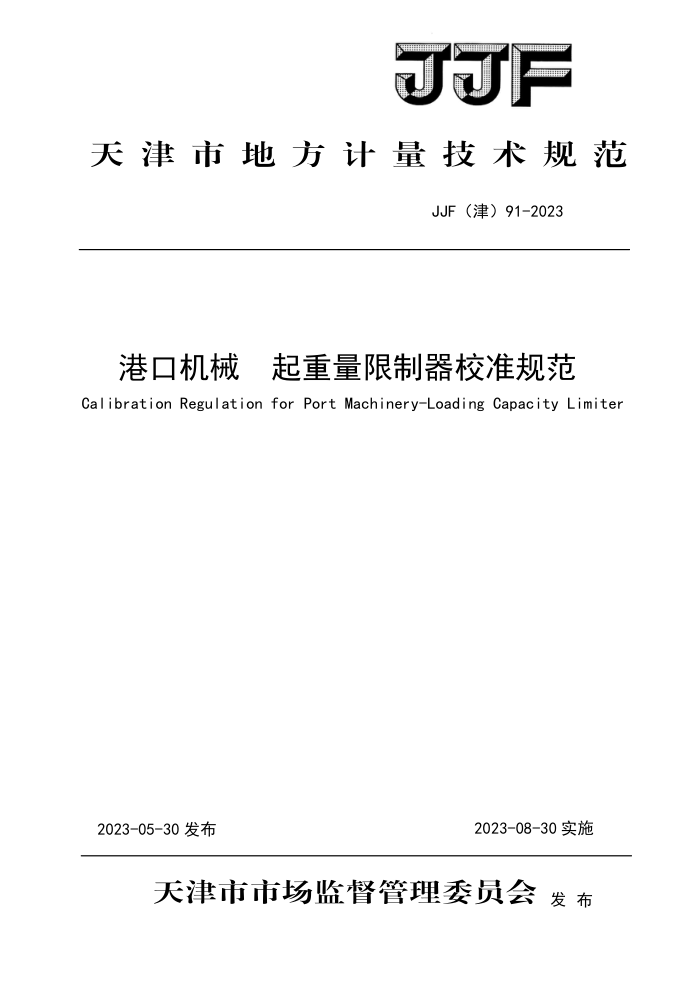

JJF
天津市地方计量技术规范
JJF（津）91-2023
港口机械 起重量限制器校准规范 Calibration Regulation for Port Machinery-Loading Capacity Limiter
2023-08-30实施
2023-05-30发布
天津市市场监督管理委员会发布 JJF(津）91-2023
港口机械 起重量限制器
校准规范
JJF(津）91-2023
CalibrationRegulationFor
Port Machinery- Loading Capacity Limiter
归口单位： 天津市市场监督管理委员会
主要起草单位： 交通运输部天津水运工程科学研究所
参与起草单位： 天津港集团有限公司
交通运输部水运科学研究院
本规范委托交通运输部天津水运工程科学研究所负责解释 JJF(津)91-2023
本规范主要起草人：
李绍辉（交通运输部天津水运工程科学研究所）
韩鸿胜（交通运输部天津水运工程科学研究所）
王得蓉（天津港（集团）有限公司）
张德文（交通运输部水运科学研究院）
周振杰（交通运输部天津水运工程科学研究所）
张鹿（天津港（集团）有限公司）付卫国（天津港（集团）有限公司）
参加起草人：
曹媛媛（交通运输部天津水运工程科学研究所）
张乐晖（交通运输部天津水运工程科学研究所） JJF(津)91-2023
目录
引 言 1 范围 2 引用文件· 3 术语 4 概述· 5 计量特性· 6 校准条件 7 校准项目和校准方法··· 8 校准结果表达· 9 复校时间间隔附录A 校准记录参考格式· 附录 B 校准证书内页参考格式· 附录 C 起重量限制器示值校准结果不确定度评定示例
(Ⅱ) (1) (1) (1) （1) (2) (2) （3） (5) (5) （6) (7) (9)
...
...
..... JJF(津)91-2023
引言
本规范依据国家计量技术规范JJF1001一2011《通用计量术语及定义》、JJF1071- 2010《国家计量校准规范编写规则》编写制定。
本规范为首次发布。 JJF(津）91-2023
港口机械 起重量限制器校准规范
1范围
本规范适用于港口机械用起重量限制器（以下简称“起重量限制器”）的校准。
2引用文件
本规范引用了下列文件： GB/T24810.1一2009起重机限制器和指示器第1部分：总则 GB/T12602一2020起重机械超载保护装置 JJG（交通）（ 044一2004港口机械数字式起重力矩限制器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1动作值actionvalue
实验室条件下，模拟起重量限制器在港口机械上实际布置情况，对测量传感器模拟其实际受力状态加载，使起重量限制器发生超载保护作用，并输出判定起重量限制器可以使港口机械停止向不安全方向动作的相应控制信号时，测量传感器承受的实际模拟加载值。
装机条件下，起重量限制器起超载保护作用时港口机械的实际载荷值。 3.2动作误差actionerror
实验室条件下，起重量限制器起超载保护作用时测量显示值偏离动作值的相对误差。
3.3综合误差combinederror
装机条件下，起重量限制器起超载保护作用时测量显示值偏离动作值的相对误差。
4概述
起重量限制器是在工作期间考虑了动力效应的情况下，自动防止港口起重机搬运载荷超过其额定起重量的装置。
1 JJF(津）91-2023
起重量限制器由测量传感器和控制器组成，根据安装固定方式可分为拉板式、轴承座式、旁压式等结构形式，其中旁压式起重量限制器结构示意图见图1。
起重量限制器的工作原理为：当港口起重机搬运重物，载荷传输到测量传感器产生微量电信号变化，经控制器A/D转换为数字信号，处理后换算成载荷值进行显示、存储，将该值与设定值进行比较，用于决策是否应输出使港口机械停止向不安全方向动作的相应控制信号并发出警报。
起重量限制器
钢丝绳
T
10
电源/控制信号
T
T
图1起重量限制器结构示意图
1一测量传感器：2一控制器
5计量特性
5.1示值误差
实验室条件下起重量限制器最大允许误差为3%，装机条件下起重量限制器最大允许误差为5%。 5.2综合误差
装机条件下起重量限制器综合误差不大于5%。
5.3动作误差
实验室条件下起重量限制器动作误差不大于3%。
2 JJF(津）91-2023
6校准条件
6.1环境条件 6.1.1环境温度：（15~35）°C。 6.1.2相对湿度：≤90%RH。 6.2校准用计量器具 6.2.1万能材料试验机：测量范围应覆盖被校准起重量限制器量程，准确度等级不低于1.0 级。 6.2.2标准码：测量范围应覆盖被校准起重量限制器量程，准确度等级为M12等级及以上。
7校准项目与校准方法
7.1外观及功能性检查 7.1.1起重量限制器应有下列标识：仪器名称、规格型号、测量范围以及生产单位等内容。 7.1.2起重量限制器应结构牢固，装配件无松动，线缆外表面无损伤，控制器面板功能正常，数字显示清晰、完整，对具有声光报警功能的仪器声光报警信号正常。 7.2示值误差
在实验室条件下，安装测量传感器至万能材料试验机上，测量传感器输出端连接控制器，在起重量限制器量程范围内选取不少于3个测量点（可选取30%F·S、60%F·S、100%F·S），由万能材料试验机逐级施加载荷至各测量点处，稳定3min，记录万能材料试验机施加的标准载荷值和起重量限制器测量显示值，各级测量点按此步骤重复测量3次取算术平均值，按公式（1）计算各级测量点处的示值误差。
= LLMr-LLsil ×100%
(1)
OLEi
LRS
式中： OLEi— 实验室条件下起重量限制器在各级测量点处示值误差，1,2,3； LLMi 实验室条件各级测量点处起重量限制器测量显示值的算术平均值，=1,2,3，
-
t;
LLSi 实验室条件各级测量点处万能材料试验机施加的载荷算术平均值，=1,2,3，t； LRs— 起重量限制器最大额定起重量值，t。
3
