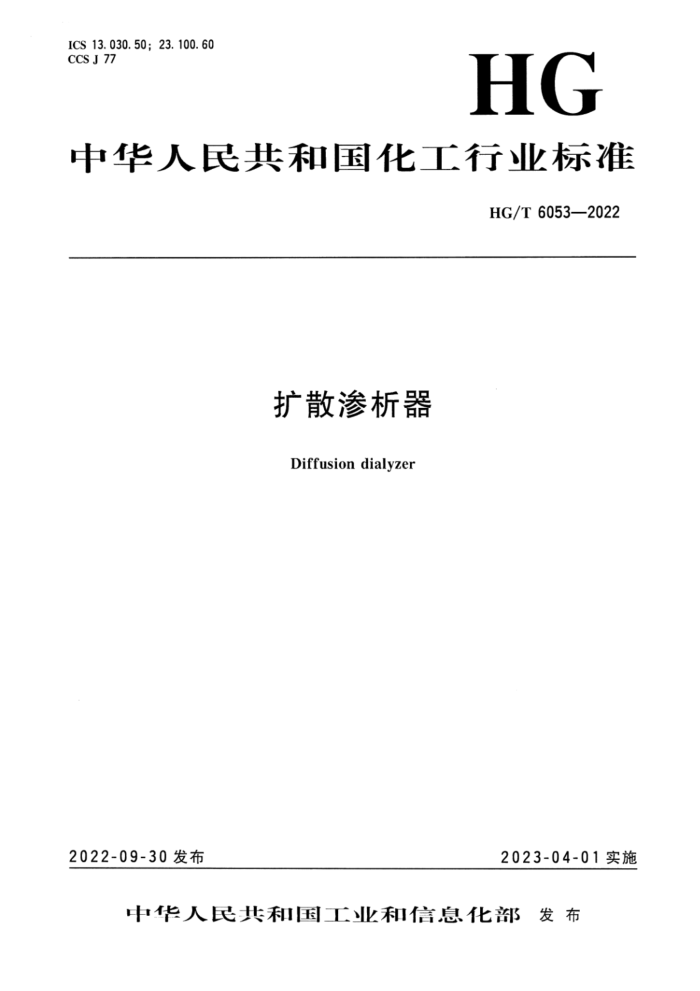

ICS 13.030.50; 23.100.60 CCS J 77
HG
中华人民共和国化工行业标准
HG/T6053—2022
扩散渗析器
Diffusion dialyzer
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 HG/T6053—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国石油和化学工业联合会提出。 本文件由全国分离膜标准化技术委员会（SAC/TC382）归口。 本文件起草单位：山东天维膜技术有限公司、安徽中科莘阳膜科技有限公司、北京京润环保科技
股份有限公司、中国科学技术大学、青岛科技大学、中国铝业郑州有色金属研究院有限公司、浙江津膜环境科技有限公司、中国科学院生态环境研究中心、天津工业大学、天津膜天膜工程技术有限公司。
本文件主要起草人：傅荣强、刘兆明、王晓林、赵京京、徐铜文、张杨、尹中林、许以农、田秉晖、王海涛、王伟、常娜、王瀚菏、席雪洁、刘洋、马岚云。 HG/T6053—2022
扩散渗析器
1范围
本文件规定了扩散渗析器的型号、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本文件适用于酸分离扩散渗析器产品和碱分离扩散渗析器产品的生产、研发及使用。 本文件适用于板框结构扩散渗析器，其他结构扩散渗析器可参考本文件。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB5749—2006生活饮用水卫生标准 GB/T6682一2008分析实验室用水规格和试验方法 GB/T 9174 一般货物运输包装通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 14436 工业产品保证文件总则 HG/T5112—2016扩散渗析阴膜 HG/T5699-—2020 扩散渗析阳膜
3术语和定义
HG/T5112一2016和HG/T5699一2020界定的以及下列术语和定义适用于本文件。
3. 1
扩散渗析过程 diffusion dialysis process 以浓度梯度为推动力，溶液中反离子通过离子交换膜，并带动尺寸较小或电荷价态较低的同离子
优先通过，实现选择性渗析的过程。
［来源：HG/T5699—2020，3.7]
3. 2
酸分离扩散渗析过程 diffusion dialysis process for acid separation 以浓度梯度为推动力，溶液中阴离子通过阴离子交换膜，并带动氢离子优先通过，实现酸分离的
选择性渗析过程。 3. 3
碱分离扩散渗析过程 diffusion dialysisprocess foralkali separation 以浓度梯度为推动力，溶液中阳离子通过阳离子交换膜，并带动氢氧根离子优先通过，实现碱分
离的选择性渗析过程。
1 HG/T6053—2022
3. 4
扩散渗析阴膜anionexchangemembranefordiffusiondialysis 可用于酸分离扩散渗析过程的阴离子交换膜。 「来源：HG/T5112一2016，3.8，有修改
3. 5
扩散渗析阳膜cationexchangemembranefordiffusiondialysis 可用于碱分离扩散渗析过程的阳离子交换膜。 ［来源：HG/T5699—2020，3.4，有修改］
3. 6
扩散渗析器 diffusiondialyzer 将扩散渗析阴膜或扩散渗析阳膜、渗析室隔板以及扩散室隔板按一定顺序排列起来，在两侧放置
配水板并用夹紧件夹紧的分离酸或分离碱的设备。 3. 7
酸分离扩散渗析器 diffusion dialyzer for acid separation 装配扩散渗析阴膜的扩散渗析器。
3. 8
碱分离扩散渗析器 diffusion dialyzer for alkali separation 装配扩散渗析阳膜的扩散渗析器。
3. 9
渗析液dialysate 扩散渗析过程中待分离的溶液。 ［来源：HG/T5699—2020，3.9，有修改］
3. 10
扩散液 diffusate 扩散渗析过程中接收透过组分的溶液。 ［来源：HG/T5699—2020，3.10]
3. 11
渗析室 dialysatecompartment 扩散渗析器内通人渗析液的隔室。
3. 12
扩散室 diffusate compartment 扩散渗析器内通人扩散液的隔室。
3. 13
内漏 internalleakage 扩散渗析器内渗析液渗漏到扩散液或扩散液渗漏到渗析液的现象。
3. 14
外漏 external leakage 扩散渗析器因密封性不良而产生的渗析液或扩散液外泄的现象。
2 HG/T6053—2022
3. 15
回收率 recovery ratio 扩散渗析过程中透过扩散渗析膜的酸或碱的物质的量与被分离溶液中酸或碱的物质的量的比值。
3. 16
截留率 rejectionratio 除酸或碱外，扩散渗析过程中被扩散渗析膜截留的其他组分的物质的量与被分离溶液中该组分的
物质的量的比值。
4型号
4.1型号组成
扩散渗析器的型号由种类代码、隔板规格、隔室数量三部分组成。各部分之间以连字符 _ 连接。
表述格式为：
隔室数量隔板规格种类代码
4. 2 种类代码
酸分离扩散渗析器以英文字母“DDA”表示，石 碱分离扩散渗析器以英文字母“DDB”表示。 4. 3 隔板规格
扩散渗析器隔板规格以阿拉伯数字表示，见表1。
表1扩散渗析器隔板规格
隔板规格 008 032 060 128
隔板外形尺寸（宽×长）/mm
200×400 400×800 550×1100 800X1600
4. 4 隔室数量
扩散渗析器隔室数量是渗析室数量和扩散室数量总和，以阿拉伯数字表示。 示例：
DDA-128-400
指酸分离扩散渗析器，隔板外形尺寸为800mm×1600mm，隔室数量为400个。
5 要求
5.1结构
扩散渗析器应由膜堆、配水板以及夹紧件构成。膜堆由扩散渗析膜、渗析室隔板、扩散渗析膜
3 HG/T6053—2022 扩散室隔板交替排列构成，两块配水板分别带有位于下端的渗析室进口和位于上端的扩散室进口、位于下端的扩散室出口和位于上端的渗析室出口。
扩散渗析器内部结构示意图见图A.1。 5. 2 内漏率
当从渗析室或扩散室单侧进水时，扩散渗析器两室之间的内漏量均应不超过进水量的0.50%。 5.3 外漏率
扩散渗析器外漏量应不超过渗析室和扩散室进水总量的1.50%。 5.4酸分离扩散渗析器处理性能
酸分离扩散渗析器的处理量为表2的数值时，其回收率应不低于80.0%，且截留率应不低于85.0%。
表2 酸分离扩散渗析器处理性能
型 号
处理量"/(L/h)
0. 60 20. 0 60. 0 250.0
DDA-008-40 DDA-032-150 DDA-060-200 DDA-128-400
扩散渗析器隔室数量不同于表2的型号时，其处理量按隔室数量的比例折算，
5. 5 碱分离扩散渗析器处理性能
碱分离扩散渗析器的处理量为表3的数值时，其回收率应不低于70.0%，且截留率应不低于85.0%。
表 3 碱分离扩散渗析器处理性能
型 号
处理量"/(L/h)
DDB-008-40 DDB-032-150 DDB-060-200 DDB-128-400
0. 40 12. 0 40. 0 165. 0
扩散渗析器隔室数量不同于表3·的型号时，其处理量按隔室数量的比例折算
6 试验方法
6.1 结构
目视检查扩散渗析器结构要求。 HG/T6053—2022
6.3外漏率
6.3.1 试验条件
用符合GB5749一2006中表1规定的水作试验用水，在水温20℃～30℃的条件下进行外漏率的测定。 6.3.2试验方法
将位于扩散渗析器下端的扩散室出口连接管路使得排放口高度与渗析室出口高度相同，开启渗析室进口阀门和扩散室进口阀门，从渗析室进口和扩散室进口通人水，调节渗析室进口流量至Q3和扩散室进口流量至Q，使得两室隔板内液体线流速均为0.050cm/s，2h后在扩散渗析器底部放一收液盘，扩散渗析器的外漏液完全流人收液盘，开始取样，记录在一定取样时间t3内的收液盘储水量 Vs，按公式（3）计算扩散渗析器的外漏率。 6. 3. 3 3结果计算
外漏率按公式（3）计算：
V3
=(Q:+Q,)ts -×100
....(3)
式中：
外漏率，以%表示；
V3— -收液盘储水量的数值，单位为升（L）； Q:— 渗析室进口流量的数值，单位为升每小时（L/h）； Q 扩散室进口流量的数值，单位为升每小时（L/h）； t3 取样时间的数值，单位为小时（h）。
6.4酸分离扩散渗析器处理性能
6.4.1试验条件
酸分离扩散渗析器处理性能试验条件应符合以下规定：
扩散液：符合GB/T6682-—2008规定的三级水；渗析液：按HG/T5112一2016中6.3.5.1的规定，配制盐酸浓度为3.0mol/L、氯化亚铁浓度为0.30mol/L的盐酸和氯化亚铁的混合溶液；试验温度：20℃~30℃。
6.4.2 试验方法
酸分离扩散渗析器处理性能测试步骤如下： a） 用符合5.1、5.2和5.3要求的酸分离扩散渗析器进行其处理性能的测试。 b） 将位于酸分离扩散渗析器下端的扩散室出口连接管路使得排放口高度与渗析室出口高度相
同，渗析液从酸分离扩散渗析器渗析室进口流人、从渗析室出口流出，扩散液从酸分离扩散渗析器扩散室进口流人、从扩散室出口流出。调节渗析室和扩散室的进口流量，将酸分离扩散渗析器内气体排空。 按照表2中酸分离扩散渗析器处理量，处理量也为渗析室的进口流量，调节渗析室和扩散室
c)
进口流量一致并保持恒定。 酸分离扩散渗析器运行2h后，记录渗析室出口流量Qacid.dia和扩散室出口流量Qacid.dir，分
d)
6 ICS 13.030.50; 23.100.60 CCS J 77
