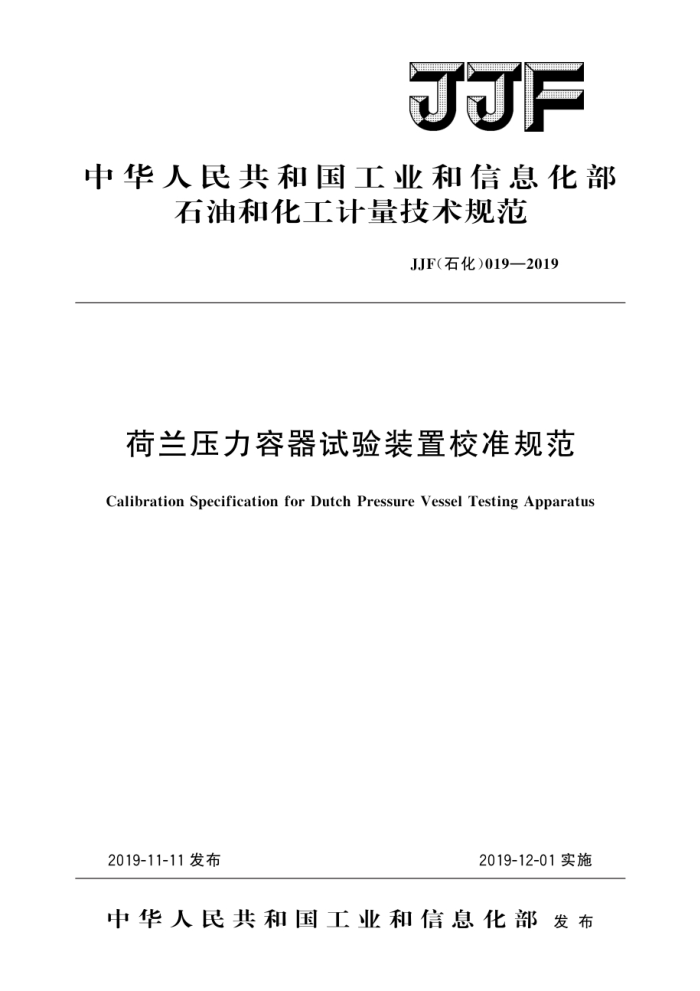

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF(石化）019—2019
荷兰压力容器试验装置校准规范
Calibration SpecificationforDutchPressureVesselTestingApparatus
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）019—2019
荷兰压力容器试验
装置校准规范 Calibration Specification for
JJF（石化）019—2019
Dutch Pressure Vessel Testing Apparatus
归口单位：中国石油和化学工业联合会主要起草单位：浙江省化工产品质量检验站有限公司
浙江省化工研究院有限公司
参加起草单位：河南海克尔仪器仪表有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）019—2019
本规范主要起草人：
王高升（浙江省化工产品质量检验站有限公司）许丹红（浙江省化工产品质量检验站有限公司）任斌（浙江省化工产品质量检验站有限公司）方路 (浙江省化工研究院有限公司) 吴燕芳（浙江省化工研究院有限公司）宋志杨 （浙江省化工产品质量检验站有限公司）郑育欢（浙江省化工研究院有限公司）
参加起草人：
鲁云峰（河南海克尔仪器仪表有限公司） JJF（石化）019—2019
目 录
引言 1 范围
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (6) (7) (9)
引用文件 3 概述 4 计量特性 5 校准条件 5. 1 环境条件.. 5.2 测量标准及其他设备 6 校准项目和校准方法.· 6. 1 校准项目· 6. 2 校准方法·
2
校准结果 7. 1 校准记录 7. 2 校准证书. 7. 3 不确定度 8 复校时间间隔，附录A 荷兰压力容器试验装置校准记录格式附录B 荷兰压力容器试验装置校准证书的内页格式附录C 孔板孔径测量结果不确定度评定示例附录D 孔板厚度测量结果不确定度评定示例
2 JJF（石化）019—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行编制。
本规范主要参考GB19521.12一2004《有机过氧化物危险货物危险特性检验安全规范》和联合国《试验和标准手册》（第七修订版）制定。
本规范为首次发布。
I JJF（石化）019—2019
荷兰压力容器试验装置校准规范
1范围
本规范适用于荷兰压力容器试验装置的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则联合国.试验和标准手册（第七修订版）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
按照《试验和标准手册》（第七修订版），荷兰压力容器试验装置主要用于测定物质在规定的封闭条件下对高热作用的敏感度。压力容器用从装有压力调节器的气瓶中出来的工业级丁烷或其他气体加热，容器底部应均匀覆盖待测物质，然后把爆破片、选定孔板和扣环装好，将翼型螺帽及外套螺帽拧紧，爆破片用足够的水覆盖着以使其保持低温，点燃燃烧器，将气流调整到所需流率，在试验区外观察爆破片的破裂情况，通过爆破片爆裂时所选定的孔板孔径确定物质在规定的封闭条件下对高热作用的敏感度。试验装置主要由防爆盘、孔板、特克卢燃烧器、压力容器等组成，示意图见图1。
警告：实验过程应在防爆环境中进行，操作时应按要求佩戴防护器具。
O
温
图1荷兰压力容器试验装置示意图
1一防爆盘；2孔板；3一试样；4一特克卢燃烧器；5一压力容器
1 JJF（石化）019—2019
计量特性具体计量特性见表1。
4
表 1 荷兰压力容器试验装置计量特性一览表
序号
项目
技术要求 1.00±0.05 2.00±0.05 3.50±0.05 6.00±0.05 9.00±0.05 12.00±0.05 16.00±0.05 24.00±0.05 2.0±0.2
孔板孔径/mm
1
孔板厚度/mm
2
注：以上指标不是用于合格性判别，仅供参考
5 校准条件 5.1环境条件 5.1.1温度条件
环境温度：（530）℃。 5.1.2湿度条件
相对湿度：不大于85%。 5.1.3其他条件
装置应置于防爆的通风橱内。 5. 2 测量标准及其他设备
测量标准及其他设备见表2。
表 2 校准项目和测量标准
序号 1 2
校准项目孔板孔径孔板厚度
测量标准名称及技术要求
针规：尺寸范围为（0~25）mm，分度值为0.01mm 卡尺：量程为 （0~150）mm， 分辨力为0.01mm
6 校准项目和校准方法 6. 1 校准项目
荷兰压力容器试验装置的校准项目见表2。 6.2校准方法 6.2.1校准前检查 6.2.1.1仪器和设备 2
